Строительные леса — описание типов и конструкций

В этой статье: как сделать деревянные леса; виды и характеристики металлических лесов; требования к конструкции строительных лесов (ГОСТ); порядок сборки строительных лесов; как собрать вышку-туру; цены на строительные леса и вышки-туры; как выбрать строительные леса.

Тысячу-другую лет назад, когда появилась потребность строить здания высотой более двух этажей, потребовались и полноценное строительное оборудование для подъема строителей на эту высоту с тем, чтобы они могли относительно свободно работать на ней. Наваливать насыпь вокруг возводимого сооружения, подобно строителям Древнего Египта, было слишком трудоемко и хлопотно — требовалось другое решение. Именно так появились первые строительные леса, обязанные своим названием дереву, из которого создавались изначально.

Подобно паутине строительные леса как бы обволакивают новостройку или здание, требующее реставрации, а рабочие могут работать на них с минимальным риском для жизни. Еще полвека назад ни одно крупное строительство не обходилось без человеческих жертв, рабочие пугались взбираться на шаткие леса, категорически отказываясь работать на большой высоте. Сегодня работа на строительных лесах стала куда безопаснее и во многом благодаря специально разработанным правилам для работы на них. Стоит внимательно разобраться во всех деталях, касающихся строительных лесов — так займемся этим!

Строительные леса из дерева

Дерево — старейший строительный материал и из него вполне можно соорудить неплохие леса-подмости, подходящие для отделочных работ на небольшой высоте в масштабах частного дома.

Для подмостей потребуется: полуметровые обрезки доски 150х50 мм (пятидесятки), отрезки более тонкой доски (к примеру, 25х100 мм), доска необходимой длины для формирования горизонтального настила. Для опор (слег) понадобятся две достаточно длинные доски, к примеру, те же «пятидесятки».

Из обрезков «пятидесятки» внакладку сколачиваем треугольники опор для подмостей, затем обшиваем их доской меньшего сечения. Из каких соображения стоит исходить при выборе размеров треугольных опор — достаточное пространство для стоящего на них и полное исключение возможности отрыва от стены/опоры под собственным весом и весом строителя. По этим причинам длина подмостей должна быть в промежутке от 400 до 500 мм — ступни стоящего на них ни в коем случае не должны провисать за подмости!

Очередь подпорок — они будут крепиться к опорам под острым углом, поэтому будьте внимательны с их длиной. Верхний конец подпорок-слег обрезается под углом с тем, чтобы вставить их внутрь треугольных опор, нижняя часть заостряется для прочного закрепления в грунте.

После вывода лесов-подмостей на необходимую позицию, вертикальную сторону треугольных опор нужно прибить к стене, не вбивая при этом гвозди по самую шляпку — по завершении работ их нужно будет вынимать. Приставляем лестницу, поочередно поднимаем, устанавливаем и прибиваем к закрепленным опорам доски настила — здесь каждый гвоздь следует вбить до упора.

До начала строительно-отделочных работ убедитесь в устойчивости лесов. Не следует выводить строительные леса из дерева на высоту свыше семи метров!

Нужно заметить, что помимо дерева строительные леса можно построить из травы — бамбука. В странах Азии, где это растение произрастает в изобилии, из него строят все. Однако не стоит сравнивать прочность бамбука с прочностью древесины — его прочностные характеристики на порядок выше.

Металлические строительные леса

Леса из стальных или алюминиевых труб производятся промышленным способом в двух основных вариантах — рамные и модульные. К рамным относятся флажковые, штыревые леса и вышки-туры, к модульным — клиновые, хомутовые, подвесные (крепление к несущим конструкциям зданий) и модульные (системные) леса. Конструкция строительных лесов, не зависимо от их типа, должна соответствовать ГОСТ 27321-87, ГОСТ 24258-88 и храниться по ГОСТ 15150-69.

Важно: прежде, чем перейти к подробному описанию металлических строительных лесов, нужно отметить сразу — все они требуют анкерного крепления к стене здания, вдоль или вокруг которого выставляются! Наибольшая высота, на которую возможно вывести строительные леса без крепления к стене здания, не должна превышать 4 м и только при условии, если площадка, на которой выстраиваются леса — идеально горизонтальна и утрамбована, обязательно организован отвод дождевых вод. Не соблюдение этого правила приведет к опрокидыванию или обрушению всей конструкции лесов.

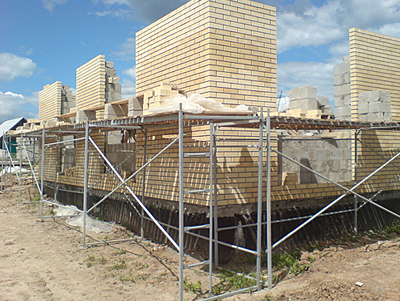

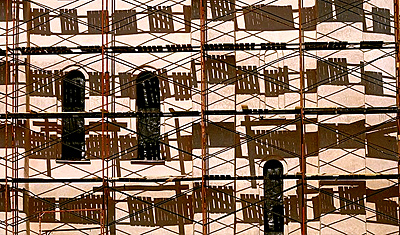

Рамные или флажковые строительные леса (нормативная нагрузка — 200 кг/м²)

В их комплект входят: боковые рамы (с лестницей и без нее), стойки для диагонального и горизонтального крепления боковых рам между собой, башмаки для опоры на грунт — все эти элементы выполнены из стали. Размеры рам, установочная дистанция меж ними у каждого производителя несколько различаются, схема построения при этом одинакова.

Этот тип лесов популярен по двум причинам — они дешевы и просты в сборке. Крепежи рамных лесов заводятся в предназначенные для них отверстия и фиксируются поворотом «флажка». По вертикали элементы лесов соединяются вводом вышестоящей рамы в гнездо расположенной ниже, без дополнительной фиксации.

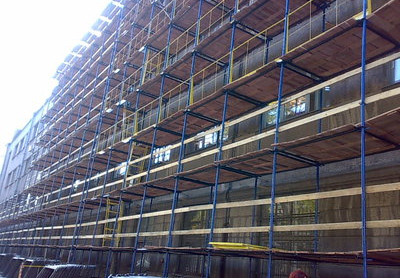

Строительные леса рамные предназначены для кладочных и отделочных работ на прямых фасадах зданий, их высота сборки не должна превышать 50 м (для кладки — 20-25 м, для отделки — 40 м).

Перед тем, как приступить к установке рамных лесов, следует обдумать схему их построения и расположение ярусов с лестницами (лучше начертить), выяснить виды и количество необходимых элементов конструкции лесов.

Сборка рамных лесов происходит в следующем порядке:

1. На готовой площадке отмеряются отрезки между рамами (как правило, шаг равен 3 м) и выкладываются опорные доски-лежни, поверху — стальные башмаки. В них заводятся рамы, образующие первый ярус лесов. Их выставляют строго вертикально — по отвесу, соединяют раскосами и стяжками;
2. Второй ярус — соединение вертикальных рам с нижним ярусом, фиксация их диагональными/горизонтальными стяжками (используются уровень и отвес). Для будущей укладки настилов выставляются горизонтальные ребра ригелей. С первого по завершающий (наивысший) ярус диагональные стяжки необходимо устанавливать в шахматном порядке, т.е. их местоположение не должно быть одинаково с соседними секциями ярусов по вертикали;
3. Установка лестничных конструкций, расположенных под углом (рабочие могут подниматься и по вертикальным лестницам, встроенным в рамы, но это не удобно и затрудняет ход работ). Наклонные лестницы выставляются по мере подъема ярусов;
4. Обязательное крепление возводимой конструкции лесов к зданию с использованием крюков с втулками, анкерами-пробками, надежно соединяющими рамы лесов со стеной (проверить!). Крепление лесов со стеной выполнить в шахматном порядке, шаг — 4 м;
5. Вывод ярусов строительных лесов на необходимую высоту, повторяя описанные выше операции (начиная со 2-го яруса);
6. В торцах собранных лесов выставляются торцевые связи-штанги, по всей длине ярусов, в тех секциях, где нет диагональных стяжек — установить продольные (горизонтальные) связи, выступающие в роли ограждения.

Демонтаж строительных лесов выполняется в обратном порядке, по направлению сверху-вниз.

Широко представленные на строительном рынке рамные леса предлагаются по средней цене в 170 руб. за м², их месячная аренда обойдется в 60 руб. за м².

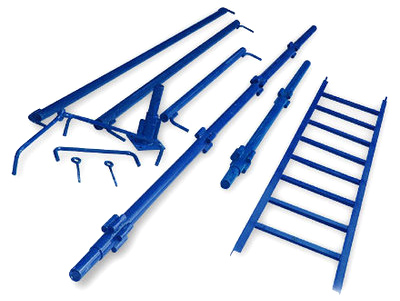

Штыревые строительные леса (нормативная нагрузка — 200 кг/м²)

По своей конструкции и технике сборки эти леса так же просты, как и рамные — их горизонтальные элементы крепятся вводом штырей в полые трубки-проушины, приваренные к вертикальным стойкам. Нижние опоры стоек рам заводятся в башмаки, каждый новый уровень собирается поэтапно, большую жесткость лесам придают раскосы, устанавливаемые диагонально.

Штыревые леса выстраиваются до 40 метровой высоты, их применяют в основном при кладочных и редко — в отделочных работах. При всей простоте и надежности, этот тип лесов допускает комбинирование их с хомутовыми лесами, благодаря чему удается выстроить сложные каркасные схемы.

Среднерыночная стоимость лесов этого типа — 550 руб. за м², аренда — 100 руб. за м² в месяц. Причина более высокой по сравнению с рамными (флажковыми) лесами стоимости — способность к большим нагрузкам, т.к. в их конструкции применяются стальные трубы со значительной толщиной стенки (к примеру, ЛШ 100 — диаметр стальной трубы 57 мм, стенка — 3,5 мм).

Строительные леса Вишнева (нормативная нагрузка — 200-250 кг/м²)

Рамы этих лесов устанавливаются при сборке не в вертикальном, а в горизонтальном положении. Они соединяют вертикальные стойки сразу над башмаками основания, а в каждом новом ярусе служат опорой для настила. Усиление конструкции лесов Вишнева не требует диагональных связей, это единственный тип строительных лесов, не нуждающийся в них.

Лестницы строительных лесов Вишнева не встроены в раму, они — самостоятельный элемент, устанавливаемый под углом внутри конструкции лесов. Лестницы и рамы ограждения оснащены штырями, которые заводятся в проушины стоек (аналогично креплению связей у штыревых лесов).

Леса Вишнева предназначены для реставрационных и отделочных работ на высоте до 40 м как внутри, так и снаружи зданий. Начиная со второго яруса стойки этих лесов необходимо закрепить на стене, по горизонтали с шагом 6 м, по вертикали — на каждом ярусе (используются анкера, костыли и стальная проволока, оттяжки и кронштейны).

Их средняя стоимость — 300 руб. за м², цена месячной аренды — 80 руб. за м².

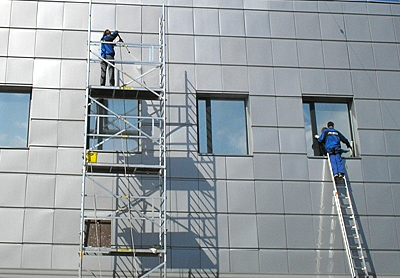

Вышка-тура (нормативная нагрузка — 200 кг/м²)

Эта конструкция — своеобразный компромисс по сочетанию «цена» и «потребность». Любое здание периодически требует ремонта разного уровня сложности, как полной отделки, так фрагментарной «косметики». И если до некоторой высоты, скажем до 5-8 метров, как-то можно обойтись приставными лестницами, то на большую высоту понадобится более устойчивая и просторная рабочая площадка. Выстраивать строительные леса по всему периметру здания — дорого. А собирать/разбирать леса вновь и вновь, перемещая каждый раз на новое место — дело нелегкое и требует времени. Оптимальное решение здесь — вышка-тура.

Конструкция любой вышки-туры одинакова — она собирается из готовых рам, снабженных лестницей. К основанию присоединяются колеса, их можно поднять над уровнем земли на несколько миллиметров, если на максимум выдвинуть закрепленные на нижней раме винтовые опоры, действующие по принцип домкрата. При выводе ярусов на высоту более 4 м, к рамам первого яруса крепятся дополнительные (штатные) распорки. В зависимости от модели вышки, при выводе ярусов на 2/3 от максимальной высоты необходимо крепить ее к стене здания на анкера или кронштейны. Вышка-тура снабжена двумя-тремя горизонтальными площадками, верхняя оборудована откидным люком для подъема/спуска.

Вышки-туры могут иметь высоту от 4 до 21 метра, в зависимости от числа ярусов, высота каждого из которых — 2 м (рамы большей длины было бы тяжело поднимать). Ее эксплуатация потребует твердой и ровной площадки, не имеющей каких-либо уклонов.

Порядок сборки вышки-туры:

1. На площадку выставляется рама с колесами, выдвигаются винтовые опоры, под них предварительно подкладываются деревянные подставки;
2. К раме-основанию подсоединить рамы боковин, закрепить их к горизонтальным стяжкам и стянуть диагональными ребрами жесткости, уложить и закрепить настил, подсоединить боковые опоры;
3. В штыри боковых рам завести рамы следующего яруса, соединить с горизонтальными и вертикальными стяжками — каждый новый ярус собирается по этой схеме. По мере набора высоты установить боковые распорки, завести под каждую из них деревянную подставку-лежню;
4. На верхней секции выставить и закрепить настил, страховочное ограждение, стяжки вертикальные и диагональные — следует вывести ограждение на высоту не менее метра от настила.

Демонтаж вышки-туры выполняется с верхнего яруса в последовательности, обратной этапам сборки.

Цена вышки-туры зависит от ее модели, материала исполнения (стальная или алюминиевая труба), количества ярусов. Стальные вышки стоят в среднем 12 000 руб. (высота 4,2 м), алюминиевые — 44 000 руб. (высота 4,9 м). Стоит отметить, что докупать элементы новых ярусов к уже приобретенной вышке-туре не удастся — ее конструкция рассчитана на определенную высоту подъема, добавление секций увеличит нагрузку на раму основания и снизит ее прочность.

Клиновые строительные леса (нормативная нагрузка — 200-300 кг/м²)

Эти леса устроены более сложно, чем описанные выше — составляющие их элементы фиксируются стальными клиньями, вбиваемыми/выбиваемыми молотком. Такой тип крепления многократно повышает надежность лесов, они способны нести большую нагрузку, чем рамные или штыревые леса.

Форма клина, которым соединяются стойки и ригели клиновых лесов, не допускает самопроизвольного расклинивания, а фланцевые замки на стойках снабжены восемью отверстиями — для построения лесов необходимой пространственной формы. При демонтаже лесов извлеченные из соединений клинья вкладываются в особые отверстия, которыми снабжены стойки.

Максимальная высота, на которую поднимаются клиновые строительные леса — 40 м. Их используют как в строительно-отделочных работах, в том числе и высотных, так и для временных конструкций общественного назначения — зрительных трибун и концертных сцен, лестничных спусков. Этот тип лесов популярен у судо/авиастроителей.

Цена за м² клиновых лесов в среднем составляет 200 руб., аренда м² обойдется в 80 руб. за месяц.

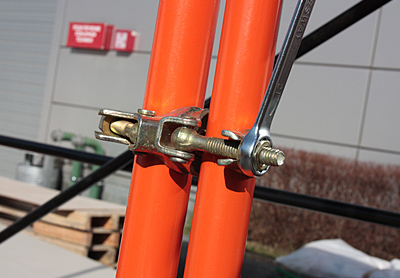

Хомутовые строительные леса (нормативная нагрузка — 200-250 кг/м²)

Один из первых видов строительных лесов. Все сборные элементы этих лесов соединяют хомуты — поворотные (повторные) и глухие. Они сложны в сборке, но и высота, на которую их вывести, двукратно превышает возможности прочих видов лесов — 80 м. Стойки и ригели заводятся в хомуты, которые после затягивают резьбовыми болтами.

Этот тип лесов дает доступ к любой пространственной конструкции, будь то купола или сложные архитектурные выступы, создающие для рамных, штыревых или клиновых лесов «мертвые зоны» по периметру. Возможности построения ярусов любой высоты, комбинирование с любыми типами металлических лесов — все это оправдывает их достаточно высокую цену и сложную сборку.

Нужно отметить, что хомутовые строительные леса производятся в двух вариантах, различающихся по диаметру профиля: «профессиональные» — используется стальная труба сечением 57 мм; «облегченные» — диаметр труб 48 мм. Как правило, при сборке хомутовых лесов используются оба типоразмера стоек — 2 м и 4 м, чередуемые при монтаже. Продольные связи также двух размеров (3,6 и 5 м) и так же чередуемы.

Хомутовые леса стоят порядка 450 руб. за м², арендная цена — 75 руб./м²/месяц.

Леса строительные подвесные (нормативная нагрузка — 200 кг/м²)

Опорой для лесов этой конструкции служит само здание (его перекрытия), т.е. нижний их ярус не касается земли. В тех случаях, когда частичное или полное отсутствие места подле здания не позволяет установить ни один другой вариант лесов, подвесные леса незаменимы. Помехи в виде пристроек, значительная высота объекта, архитектурные элементы слабой прочности, потребность в окружении лесами всего периметра здания, одновременное ведение коммуникационных и ландшафтных работ (сжатые сроки) — все это задачи для подвесных лесов. Они применяются при отделочно-реставрационных работах.

Выступающие наружу элементы подвесных лесов надежно удерживают консоли (материал — швеллер №10), закрепленные в распорку между перекрытиями, их соединяют между собой поперечины и связи на хомутах. Другими словами, за исключением опорных консолей, подвесные леса в остальном являются вариацией хомутовых строительных лесов (1,5" поперечины и связи, 2" стойки, 2,5 мм стенка стальных труб).

Каждый новый ярус соединен с консолями на совпадающим с ним этаже здания и с нижним ярусом, вертикальные стойки обязательно крепить анкерами к стенам (шаг 4 м).

Приобрести в готовом виде можно лишь часть подвесных лесов — ту, что образует внешние ярусы, т.е. элементы хомутовых лесов. Распорки-консоли рассчитываются и производятся под конкретный объект и не могут быть унифицированы в силу конструктивных различий разных зданий — их нужно заказывать дополнительно. Цена подвесных лесов только договорная.

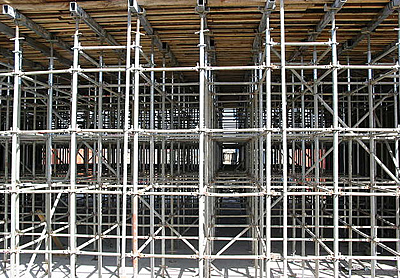

Модульные (системные) леса (нормативная нагрузка — 200 кг/м²)

Они позволяют образовать конструкцию практически любой формы, способную обойти любые выступы, повторить округлые или угловатые очертания объекта, фасадный ремонт которого необходим. Их элементы могут соединяться клино-дисковым (тарельчатым) или чашечным креплением (cup-lock).

В первом случае ригели и связи лесов, снабженные вилообразным замком, заводятся в дисковый замок вертикальной опоры и запираются в нем клином (замковый элемент некоторых связей подвижен, т.е. можно закрепить его под необходимым углом).

Ригеля лесов с соединением cup-lock крепятся так: их стойки оснащены приваренными на определенной высоте стальными чашками, в них помещают Т-образные замки ригелей, а сверху замок фиксирует клиновая гайка.

Элементы модульных (системных) лесов выполнены из стальных труб (d — 48 мм, толщина стенки — 3,5 мм) и покрыты слоем цинка (горячее цинкование). Опоры для них бывают трех вариантов — обычные (квадратное основание и соединительный отрезок трубы в центре), винтовые (по принципу домкрата) и колесные. Максимальная высота подъема ярусов — 60 м, начиная с 3-го яруса необходимо крепить их к стене анкерами.

Модульные (системные) леса используют при высотных работах на объектах сложной геометрии, в устройстве опалубки, создании временных пространственных сооружений, как-то концертные и демонстрационные площадки.

Этот тип лесов достаточно дорог — его элементы производятся за пределами России, в основном в странах Евросоюза. Средняя стоимость модульных лесов — 3 000 руб. за м² (в зависимости от производители и исполнения), по вопросам аренды нужно договариваться с владельцами лесов этого типа лично.

Какой тип строительных лесов выбирать

Решение этого вопроса — в целях их применения. Необходим анализ объема предстоящих работ, их срочность, наличие/отсутствие площадок для размещения лесов. Рамные леса, к примеру, отлично подходят для кладочных и отделочных работ на небольших высотах, они дешевы и неприхотливы. Для кладки на большей высоте потребуются хомутовые или штыревые леса — они обладают большей грузоподъемностью. Кстати, выше приведенная для каждого типа лесов нормативная грузоподъемность является минимальной, т.е. в зависимости от конкретной модели лесов их грузоподъемность может быть выше — этот показатель, в том числе, зависит от толщины и диаметра стальных элементов, схемы построения лесов.

Хомутовые леса незаменимы на высотных работах и для объектов сложной геометрии, однако этот тип лесов имеет крупный изъян — со временем затяжные болты на хомутах ржавеют, теряя прочность и способность к креплению. Поэтому выбирать нужно только хомуты со слоем оцинковки — прослужат дольше и без помех работам. При аренде хомутовых лесов в особенности, обратите внимание на износ креплений хомутов, степень деформации стоек в местах соединения (их деформируют хомуты).

Остановив свой выбор на клиновых лесах учтите, что их нельзя приобретать по квадратуре — прежде подготовьте проект необходимой конструкции лесов, согласуйте его в надзорных госорганах. И лишь после закупайте необходимые элементы клиновых лесов по подготовленному перечню.

Значительно сэкономить на строительных лесах поможет качественный расчет их потребностей, кроме того, можно комбинировать разные типы лесов, получив в результате доступ к рабочим поверхностям (к примеру, комбинированные леса из рамных и хомутовых).

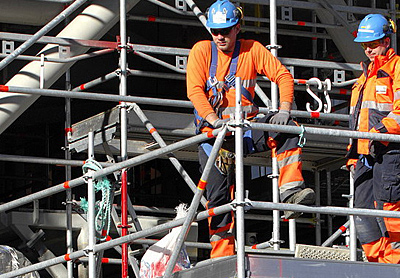

Главным при выборе строительных лесов, помимо стоимости и универсальности, будет их безопасности для рабочих — надежные узлы крепления, удобные лестницы, обязательное наличие страховочных бортиков. При каждой сборке необходимо испытывать строительные леса на прочность, не полагаясь при этом на авось.

© Абдюжанов Рустам, специально для рмнт.ру
