По своему функциональному назначению основные элементы зданий подразделяются на несущие, ограждающие и совмещающие обе эти функции. Несущие элементы принимают на себя нагрузки от конструкции самого здания, атмосферных воздействий, людей. Ограждающие разделяют здание на отдельные помещения и выполняют защитные функции (тепло- и звукоизоляция, защита от атмосферных воздействий). Элементы, которые соединяют несущие и ограждающие функции, должны совмещать в себе и качества.
Здание имеет подземную часть, расположенную ниже уровня тротуара (земли) или отмостку и наземную. Отмостка представляет собой узкую полосу вокруг здания, покрытую каменными материалами, бетоном или асфальтобетоном. Она имеет небольшой поперечный уклон для отвода воды от здания. Конструкция здания состоит из следующих элементов.

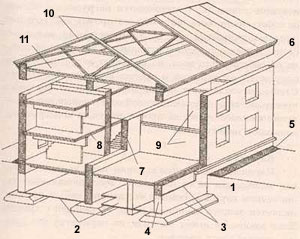

Рис. 1. Конструктивная схема двухэтажного дома.
1 - фундамент; 2 - пол подвала; 3 - гидроизоляция; 4 - стены подвала; 5 - отмостка; 6 - наружные стены; 7 - внутренние стены; 8 - междуэтажные перекрытия; 9 - перегородки; 10 - стропила; 11 - чердачное перекрытие.
Фундамент
Опорная часть конструкции, которая служит «посредником» между нагрузкой от здания и грунтом. Если грунт под фундаментом находится в неизмененном (природном) состоянии, такое основание называют естественным. Если же грунт перед возведением фундамента приходится укреплять, основание называется искусственным.
На фундаменты приходится воздействие переменной температуры и грунтовых вод, поэтому при их возведении применяются материалы с повышенной прочностью и устойчивостью к воздействиям внешней среды. К таковым относятся железобетон, бетон, бутовый камень. Весьма распространены фундаменты из железобетонных плит и блоков. Фундаменты для небольших домов и коттеджей подразделяются на ленточные (их закладывают по линиям будущих стен) и столбчатые (в виде отдельно стоящих столбов).
Стены
По своему расположению и назначению подразделяются на два вида. Наружные стены ограждают и защищают помещение от воздействий внешней среды. Внутренние разделяют помещения между собой. По степени приходящейся на них нагрузки стены бывают несущими, самонесущими и ненесущими. На несущие стены (6, 7) приходится нагрузка не только от собственного веса, но и от веса прочих конструкций (крыш, перекрытий и т. п.). Самонесущими называют стены, которые передают фундаменту нагрузки не только от собственного веса, но еще и от ветра; на них не опираются перекрытия и прочие конструкции здания. Стоны, ограждающие помещения здания от внешнего пространства и передающие свой собственный вес в пределах каждого этажа на прочие несущие конструкции, называют ненесущими.
Карниз
Карнизом называется верхняя часть наружной стены, выходящая за ее плоскость. Функциональным назначением карниза, помимо его декоративных качеств, является защита здания от воды, стекающей с крыши. Если здание не имеет карниза, по периметру его крыши устраивается парапет.
Перекрытия
Горизонтальные плоскости, совмещающие в себе ограждающие и несущие функции. Перекрытия разделяющие смежные по высоте помещения называют междуэтажными (8), перекрытия над верхним этажом — чердачными (11). Выполняют перекрытия из железобетонных панелей, реже — из деревянных балок, к которым крепятся детали потолка (из ДСП, фанеры, гипсокартона).
Перегородки
Легкие стенки, опирающиеся на перекрытия и разделяющие внутреннее пространство на отдельные помещения в пределах одного этажа (9). Для их изготовления применяют гипсовые и фибролитовые плиты, пустотелые камни, кирпич и прочие материалы.
Крыша
Защищает здание от атмосферных осадков (10). Крыша располагается над чердачным перекрытием и может быть выполнена как из железобетонных панелей (плоская), так и из других материалов (деревянные или бетонные балки и пр.).
Здание имеет подземную часть, расположенную ниже уровня тротуара (земли) или отмостку и наземную. Отмостка представляет собой узкую полосу вокруг здания, покрытую каменными материалами, бетоном или асфальтобетоном. Она имеет небольшой поперечный уклон для отвода воды от здания. Конструкция здания состоит из следующих элементов.
Рис. 1. Конструктивная схема двухэтажного дома.
1 - фундамент; 2 - пол подвала; 3 - гидроизоляция; 4 - стены подвала; 5 - отмостка; 6 - наружные стены; 7 - внутренние стены; 8 - междуэтажные перекрытия; 9 - перегородки; 10 - стропила; 11 - чердачное перекрытие.
Фундамент
Опорная часть конструкции, которая служит «посредником» между нагрузкой от здания и грунтом. Если грунт под фундаментом находится в неизмененном (природном) состоянии, такое основание называют естественным. Если же грунт перед возведением фундамента приходится укреплять, основание называется искусственным.
На фундаменты приходится воздействие переменной температуры и грунтовых вод, поэтому при их возведении применяются материалы с повышенной прочностью и устойчивостью к воздействиям внешней среды. К таковым относятся железобетон, бетон, бутовый камень. Весьма распространены фундаменты из железобетонных плит и блоков. Фундаменты для небольших домов и коттеджей подразделяются на ленточные (их закладывают по линиям будущих стен) и столбчатые (в виде отдельно стоящих столбов).
Стены
По своему расположению и назначению подразделяются на два вида. Наружные стены ограждают и защищают помещение от воздействий внешней среды. Внутренние разделяют помещения между собой. По степени приходящейся на них нагрузки стены бывают несущими, самонесущими и ненесущими. На несущие стены (6, 7) приходится нагрузка не только от собственного веса, но и от веса прочих конструкций (крыш, перекрытий и т. п.). Самонесущими называют стены, которые передают фундаменту нагрузки не только от собственного веса, но еще и от ветра; на них не опираются перекрытия и прочие конструкции здания. Стоны, ограждающие помещения здания от внешнего пространства и передающие свой собственный вес в пределах каждого этажа на прочие несущие конструкции, называют ненесущими.
Карниз
Карнизом называется верхняя часть наружной стены, выходящая за ее плоскость. Функциональным назначением карниза, помимо его декоративных качеств, является защита здания от воды, стекающей с крыши. Если здание не имеет карниза, по периметру его крыши устраивается парапет.
Перекрытия
Горизонтальные плоскости, совмещающие в себе ограждающие и несущие функции. Перекрытия разделяющие смежные по высоте помещения называют междуэтажными (8), перекрытия над верхним этажом — чердачными (11). Выполняют перекрытия из железобетонных панелей, реже — из деревянных балок, к которым крепятся детали потолка (из ДСП, фанеры, гипсокартона).
Перегородки
Легкие стенки, опирающиеся на перекрытия и разделяющие внутреннее пространство на отдельные помещения в пределах одного этажа (9). Для их изготовления применяют гипсовые и фибролитовые плиты, пустотелые камни, кирпич и прочие материалы.
Крыша
Защищает здание от атмосферных осадков (10). Крыша располагается над чердачным перекрытием и может быть выполнена как из железобетонных панелей (плоская), так и из других материалов (деревянные или бетонные балки и пр.).
