Пять лет назад, имея бюджет 600000 руб. и одного помощника, я построил одноэтажный дом с мансардой площадью 100 м2 для постоянного проживания. Сейчас, учитывая все ошибки, допущенные во время строительства, я расскажу, как самому построить дом, имея всего 700000 руб.
Почему именно «каркасник»?
Некоторое время назад у меня появилась мечта о собственном доме на своей земле. Ни земли, ни денег на тот момент не было, только большое желание. Желание, как известно, порождает возможности, и вот я уже владелец своего собственного земельного участка недалеко от города и суммы денег порядка 600000 руб. Имея некоторый опыт строительства, я стал изучать варианты. На определенном этапе попалась информация о каркасных домах, то есть домах, собирающихся из готовых СИП панелей — по сути сэндвичей, где между двух слоев из ориентировано стружечных плит (ОСП) находится эффективный утеплитель — чаще всего пенополистирол. Как оказалось — это один из самых дешевых вариантов строительства. Правда и в этом случае дом площадью 100 м2 обойдется в сумму порядка 1500000 руб. — сумма для меня слишком большая. Но это ведь только если строить такой дом будет фирма-продавец. А сколько я сэкономлю, если куплю готовые СИП панели и соберу дом сам? Как оказалось недостаточно много. А что если, понимая, что собой представляют СИП панели, отказаться от использования готовых и делать их самостоятельно, по мере строительства, утеплять при этом не пенопластом, а чем-то более экологичным? Оказалось, что стоимость такого варианта меньше в разы! Осталось только убедить супругу в том, что такой дом не только недорогой, но и соответствует абсолютно всем, даже самым строгим требованиям, предъявляемым к домам для постоянного проживания. С супругой мне это удалось, правда, не с первой попытки. Теперь, прожив в таком доме 5 лет, она периодически благодарит меня за то, что в свое время я смог ее убедить в «правильности» этого типа строительства. Сейчас я попробую убедить и вас.
Существует 4 характеристики, делающие дом не просто строением пригодным для жилья, а именно тем местом, где будете жить вы и ваша семья, и куда будут приезжать друзья. Итак:
1. Дом должен быть теплым. Правильно, это именно про каркасные дома, они действительно очень теплые. Так к примеру, до подключения газа, для обогрева первого этажа своего дома в морозы -25 °С, я использовал 3 электрических обогревателя мощностью 1,5 Квт каждый, при температуре за окном -10 °С — 2 обогревателя, если меньше, то вообще периодически отключал все нагревательные приборы — хватало того тепла, которое образовывается в процессе жизнедеятельности.
2. Дом должен быть прочным. Среди всех деревянных домов каркасные конструктивно самые прочные. Они представляют собой практически монолитную структуру. Теоретически, такой дом можно подцепить за крышу подъемным краном, приподнять и даже потрясти, а ему при этом ничего не будет. Ни просевший фундамент, ни природные катаклизмы, ничто не повредит такой дом. Наилучшим доказательством конструктивной прочности является то, что каркасные дома начали строить еще в Японии более 4000 лет назад и строят до сих пор, поскольку они отлично противостоят тайфунам и землетрясениям, нередким в этом регионе.
3. Дом должен быть долговечным. Смотрим предыдущий пункт, добавляем сюда возможность обработать каждый деревянный элемент, используемый в строительстве, соответствующими пропитками, и получим на выходе дом, в котором будете жить вы, ваши дети, да и внукам еще останется. Справедливости ради следует отметить, что единственным проблемным элементом может быть утеплитель. То есть если покупать готовые СИП панели с наполнителем пенополистирол, то через десяток лет тот осыплется внутри каркаса. Таким образом, в верхней части стен образуются пустоты, не имеющие утеплителя. Понятно, что это легко исправляется путем заполнения их через просверленные отверстия монтажной пеной, но все-таки, нюанс неприятный. В рамках своих статей я расскажу, как надо утеплить каркасный дом, чтобы избежать подобных проблем.
4. Дом должен быть экологичным. Самый скользкий вопрос. Хотя если относиться к строительным материалам беспристрастно, то, пожалуй, экологичнее каркасных только дома срубы, да еще из красного кирпича (да и то сомнительно — добавки в материал для кирпичей и цемент делают такие дома уже не такими экологичными, по сравнению, например, с домами 50 летней и большей давности). В каркасных домах самыми проблемными элементами являются плиты ОСП и утеплитель. Давайте рассмотрим по порядку. Современное производство ОСП панелей подразумевает максимальную экологическую безопасность, то есть содержание вредных веществ минимально (по большинству показателей на грани улавливания). Опять-таки, если использовать готовые СИП панели, у которых плиты ОСП с обеих, внутренней и внешней, сторон, то это может иметь какое-то значение. Я расскажу как строить дом, в котором ОСП панели используются только как наружный слой. Про утеплитель можно рассуждать много, главное понимать, что утепляться можно пенопластом, минплитой или, к примеру, эковатой. Вариантов множество. Комбинируя различные материалы можно добиться совершенно разных результатов, как по теплоизолирующим, так и по экологическим показателям. Я расскажу, как утеплял свой дом, исходя из своих поставленных задач.
Теперь хочу остановиться на характеристиках, свойственных только каркасным домам.
1. Легкая модернизация. Имеется ввиду, что каркасный дом легко достроить любым количеством дополнительных помещений, с соответствующим изменением расположений окон и дверей. Так на сегодняшний день я планирую пристроить к своему готовому дому еще одну комнату, в которой будет камин и что-то типа зимнего сада. Кроме того, эта комната будет иметь отдельный выход в сад-огород. Из свершившихся перестроек готового дома могу отметить удаление одного окна и врезку его в другую стену. Переделку эту я совершил уже после завершения строительства, правда на том этапе пока не было чистовой отделки. Времени эта операция у меня отняла около 2-х часов.
2. А теперь главное, о чем уже упоминал — это низкая себестоимость дома. Каркасный дом — самый недорогой дом. Даже если покупать готовые СИП панели и использовать труд сторонних рабочих, то и в этом случае готовый дом обойдется вам раза в полтора дешевле любого другого. Но, если у вас есть хотя бы основные навыки работы с деревом, пара месяцев, а именно столько надо, чтобы построить каркасный дом самому, пара помощников и сумма денег порядка 700000 руб., то вы уже являетесь потенциальным владельцем дома для постоянного проживания площадью около 100 м2. Я же, по факту владею таким домом.
Итак, если вы дочитали до этого предложения, то, как минимум, заинтересовались, а как максимум, с нетерпением ждете, когда автор перейдет от воды к конкретике.
Выбор проекта
Подготовка проекта — дело, как оказалось, очень серьезное. Мало просто нарисовать понравившийся дом, расставить окна, двери и перегородки. С этого начинал и я. Очень хорошо, что какие-то сомнения постоянно присутствовали, что-то не нравилось либо мне, либо моей супруге. В процессе изменений все нюансы учитывались, проект переделывался, иногда кардинально. На очередном этапе пришло понимание, что дом не может иметь произвольные размеры. В первую очередь даже не из-за технологических требований — типа длина половых лаг не может быть больше 3,5 м, если она не имеет промежуточных подпорок, не дающих ей играть под ногами. Это как раз несложно обойти, предусматривая подпорные столбы и балки и планируя несущие перегородки в нужных местах. Самое главное — это исходные размеры строительных материалов. Так скелет каркаса делается из бруса. Длина строительного бруса — 6 м. Таким образом, планируя дом с размерами кратными 6 м или целым частям от 6, то есть 2 м или 3 м, можно неплохо сэкономить на покупке материала, так как в этом случае остается минимум отходов. Далее, размеры плит ОСП — 2,44х1,22 м. Обращаю внимание — это ОСП американского стандарта. Есть ОСП евростандарта — 2,5х1,25 м. Можно использовать их, только все расчеты я производил именно с американцами, так как от них меньше отходов. Итак, при сопоставлении размеров брусьев и листов ОСП, и учете полученного результата, пазл-проект составился. Кроме того, сразу стало ясно как рассчитать смету. В итоге получился одноэтажный дом с мансардой общей площадью 100 м2.

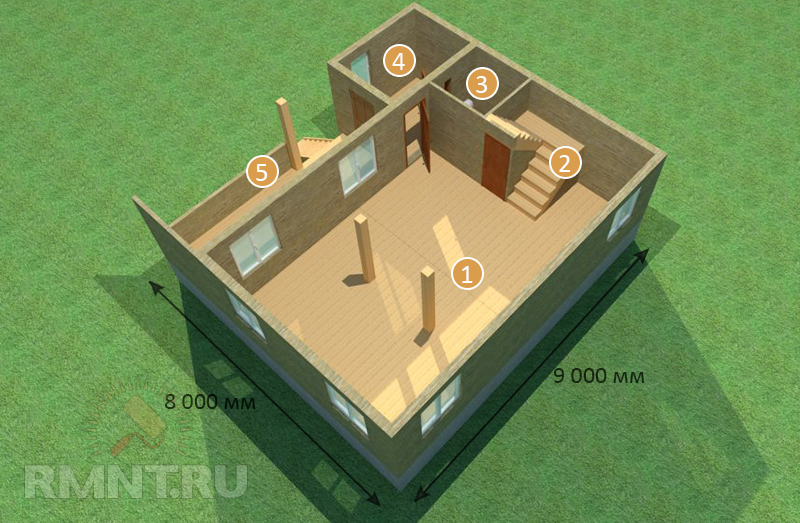

Первый этаж. 1 - гостиная-столовая-кухня 50 кв. м; 2 - лестница на второй этаж; 3 - санузел 5 кв. м; 4 - прихожая 6 кв. м; 5 - открытая веранда на уровне пола первого этажа

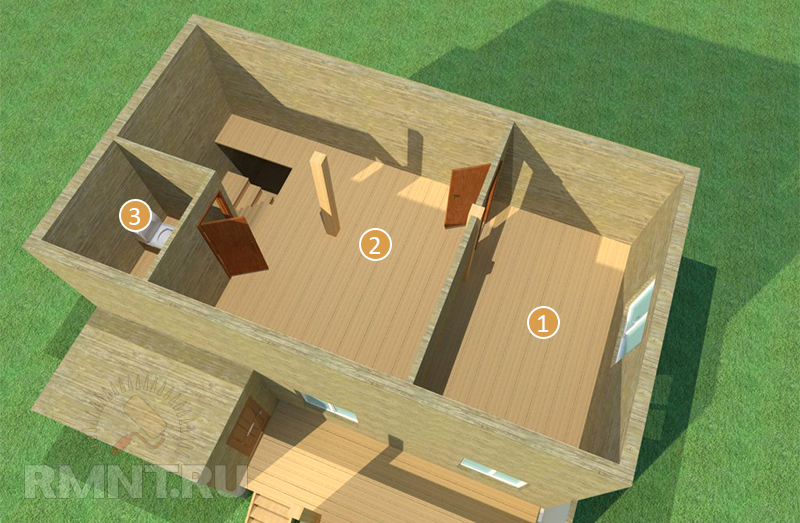

Мансардный этаж. 1 - спальня 14 кв. м; 2 - холл 17,5 кв. м; 3 - санузел 5 кв. м
На этих схемах я дал только общие размеры, без конкретики типа размеры окон, дверей, высота потолков и т. п. Далее, где я буду рассказывать, как строится каркас, все необходимые размеры будут даны. Кроме того, я указал направление север-юг для удобства обозначения стен — северная, южная и т. п. Как видно из схем, такие размеры дома позволяют использовать брусья стандартных размеров 6 м и кусков 3 и 2 м, не дающих остатков. Необходимо уточнить, что дом имеет открытую веранду (на схеме первого этажа). Подъем с уровня земли осуществляется по лестнице именно на нее, а оттуда через дверь попадаем в дом. Сейчас я расширил веранду с 2 м, указанных на схеме, до 2,5 м. Как говорил, в каркасных домах это не проблема, если появится желание, то это вы сможете легко сделать самостоятельно.
Кроме того, расположение лестницы на второй этаж обусловлено двумя соображениями:
- подъем осуществляется в самой высокой части крыши — коньковой, что придает воздушности конструкции;
- под этой лестницей, сама она справа, идет аналогично еще одна в подвал ,спрятана за дверью.
Аппендикс около лестницы — это маленький кабинет, мною, пока не готов второй этаж, используемый в качестве спальной. Совершенно понятно, что если отказаться от мансардного этажа, то за счет лестницы жилая площадь увеличивается на 2,5 м . В принципе, немного, но что мешает изменить проект, отказаться от веранды в пользу жилого помещения и получить тем самым дом площадью 72 м . Вроде бы тоже не много, но если учесть, что в городе у меня была трехкомнатная квартира 60 м2 и этого как-то хватало, то наверное, в целях экономии такой шаг будет вполне оправдан. Какое-то время мне вполне хватало и одного этажа. В настоящий момент я заканчиваю строительство второго.

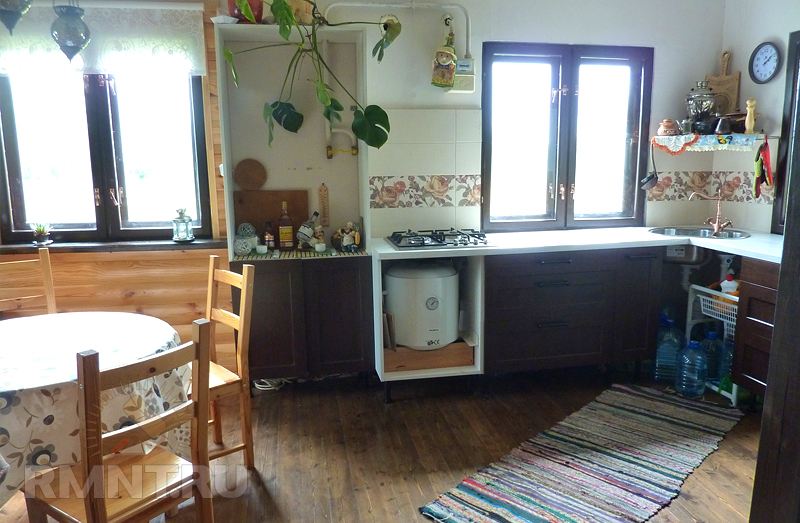

Отдельно несколько слов по планировке. Изначально планировалось сделать на первом этаже две комнаты с кухней. Кухня — в юго-западном углу и отдельная комната приблизительно 11 м2 в юго-восточном углу. Все остальное помещение — гостиная. Такая планировка совершенно необходима, если оставлять только первый этаж. Однако второй этаж, в котором разместится спальня, позволяет уйти от разделения площади на комнатки, что, как показала практика, очень и очень хорошо, особенно для совместного времяпровождения в компании друзей, а кухня, столовая, гостиная и, на первых порах спальня, вполне уживаются в едином помещении первого этажа.
Что ж, проект утвержден, приступаем к строительству.
Фундамент
Каким делать фундамент для каркасного дома? Ответ — да любым. Это может быть ленточный мелкозаглубленный фундамент, может быть фундамент из бетонных блоков (мой вариант), а может быть монолитная железобетонная плита под всем домом (правда придется распрощаться с мечтой о подвале).
Когда я просчитывал свой фундамент, я хотел учесть несколько нюансов:
- Должен быть максимально дешевым.
- Должен изготавливаться в кратчайшие сроки.
- Под домом должен быть подвал.

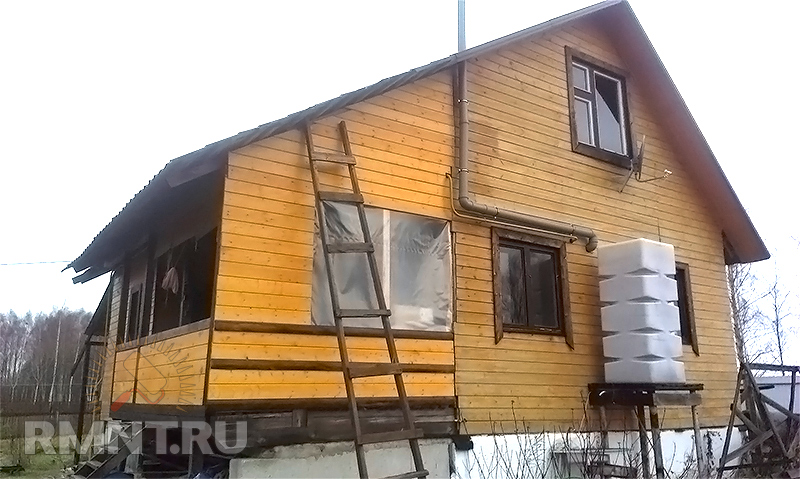

По цене скажу сразу, готовые фундаментные блоки получались дешевле, чем бетон для заливки аналогичного фундамента. Если лить из приготавливаемой самостоятельно смеси, то будет дешевле, но сроки вступают в противоречие со вторым требованием. Ставил блоки я в два ряда, на подготовленную песчано-гравийную подушку, что подняло дом над землей на высоту 1 м. Таким образом, получился сразу цоколь. Чтобы подвальное помещение не промерзало, его в последствии пришлось утеплить. В любом случае, даже с учетом утепления, этот вариант был самым дешевым и соответствовал всем выдвинутым мною требованиям.
Кстати, помните, я говорил про пристройку. Ее я планирую сделать именно с этой стороны, то есть в пространстве между окнами. Проект уже продуман, осталось дело за малым.
Крупным планом цоколь можно увидеть на следующем фото. Кстати, белая краска не так проста, как кажется на первый взгляд. Это именно утеплитель, сверхтонкий — 3 мм — наносящийся как краска и по теплоизоляционным свойствам сопоставимая со 100 мм пенополистиролового утеплителя, и главное, наносится, как положено для утеплителя снаружи и является атмосферостойким.

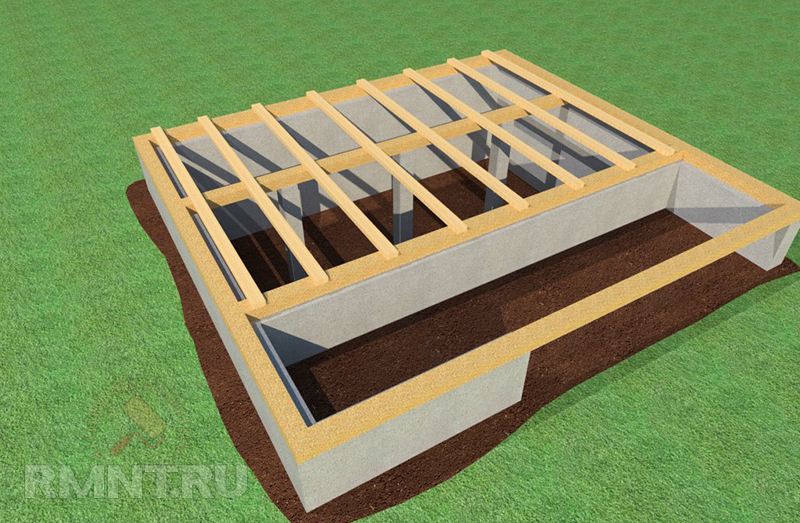

Каким бы вы не сделали фундамент, в итоге у вас должна получиться такая картина:
Отсутствие перемычки под верандой позволяет использовать это пространство для хранения разной садовой утвари
Для чего необходимы подпорные столбики. Не забывайте — дом деревянный, и перекрытия в нем деревянные. Двумя концами половые лаги опираются на обвязку, лежащую на цоколе. Чтобы при длине лаг 6 м полы не гуляли под ногами, необходимо обустраивать подпорные балки (горизонтальные брусья, идущие под лагами, и расположенные по отношению к ним перпендикулярно), а они, в свое время, должны лежать на подпорных вертикальных столбах. Именно эти столбы изображены на рисунке. Таким образом, когда вы будете делать основу для пола первого и, если необходимо, второго этажа, у вас получится приблизительно такая картина:
Первый этаж

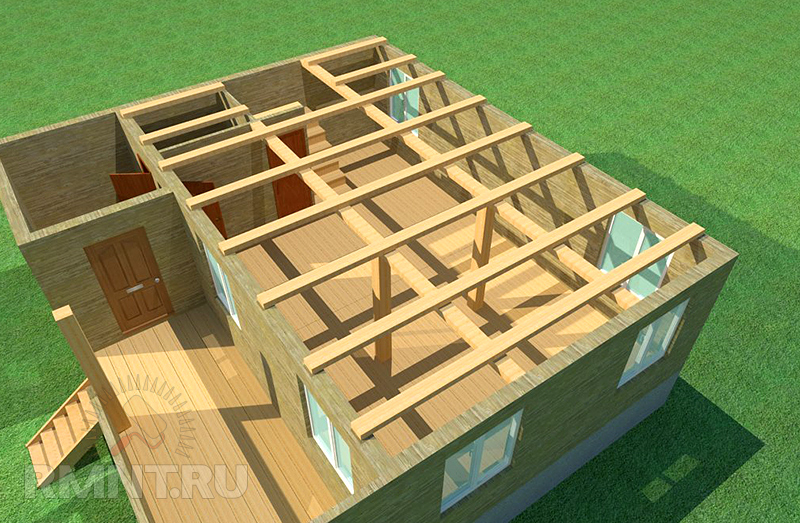

Мансарда

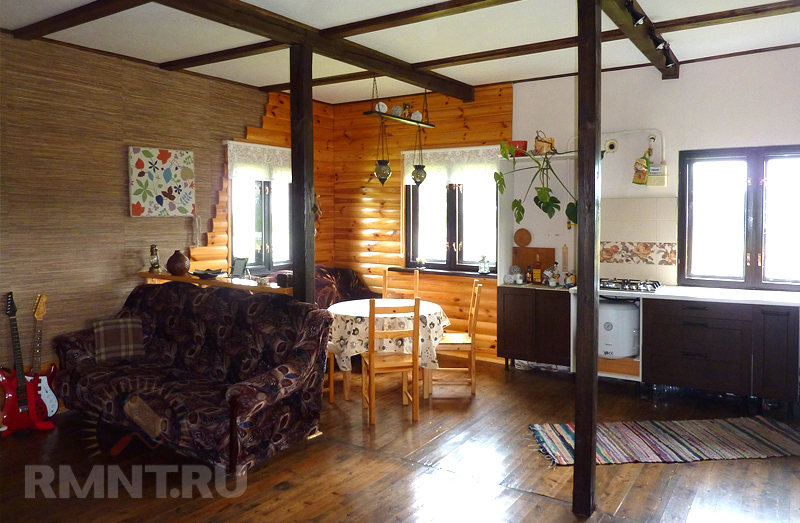

Сразу отмечу, что две подпорные системы для лаг второго этажа необходимы, исходя из соображений прочности. Подпорные столбы упираются не в землю, а в лаги первого этажа, что делает конструкцию менее прочной. В дальнейшем вертикальные столбы посередине комнаты легко обыграть, как это сделал, например, я.
На что еще раз обращаю внимание, стандартная длина бруса 6 м. Вертикальные столбы стоят как раз под местом стыка 6 м и 3 м бруса-подпорной балки. Чувствуете соль указанных размеров. Но об этом подробнее далее, а сейчас возвращаемся к фундаменту.
Во время работ по его обустройству необходимо предусмотреть все необходимые отверстия для систем жизнеобеспечения и сделать, в случае необходимости, дренаж. Кроме того, если планируете подвал, то чтобы не создавать себе проблем, делайте его до возведения каркаса. Это потребует дополнительного времени и вы не уложитесь в обещанные 2 месяца, но зато значительно сократит трудо- и материальные затраты на обустройство подвала. Я вначале построил дом, а затем уже стал делать подвал — это было, пожалуй, единственной серьезной моей ошибкой, допущенной при строительстве. На сегодняшний день подвал в моем доме практически готов, но вот чего мне это стоило...
Вообще говоря, описывать подробно работы по возведению фундамента я не буду. Это был единственный этап, где мне пришлось прибегнуть к помощи друзей. Здесь, пожалуй, вам лучше воспользоваться опытом более сведущих людей, как это сделал я.
Дом, построенный мною, пока не готов, правда это не мешает мне жить в нем уже почти 5 лет. Самое главное — это костяк, а мясо, то есть соответствующий интерьер, пристройки и прочее со временем появятся. Главное — это мой дом на моей земле, а это именно то, о чем я мечтал.
На этом первую статью я хотел бы закончить. Далее будет самое интересное — сколько какого материала надо будет купить, сколько денег на это потребуется, а главное, как из всего этого построить дом. Все это я расскажу в следующих статьях.
