Обзор ионных котлов — греем воду электротоком

В этой статье: электродный котел — детище оборонных предприятий; как работает ионный котел; можно ли нагреть воду без источника тепла; понижаем омическое сопротивление — добавляем в воду соль; плюсы и минусы ионных котлов; устройство электродного котла; как правильно установить электродный котел; какие отопительные приборы можно использовать в контуре с ионным котлом, а какие — нет; производители и цены; в завершении — нюансы установки ионных котлов.

Сколько способов отопления дома при помощи электроэнергии вам известно? Чаще всего приходит на ум котел с водяным тэном — обладая высоким сопротивлением, нихромовая нить внутри такого тэна нагревается, передавая тепло наполнителю трубки, затем металлической оболочке и, наконец, воде. Почему бы не упростить задачу и не нагревать теплоноситель, минуя посредника, ведь можно же сделать это с помощью примитивных электродов из двух бритвенных лезвий, присоединив к ним провода и подключив к электропитанию? Именно из этой логики исходили создатели первых моделей ионных (электродных) котлов, изначально разработанных для нужд ВМФ СССР.

История и принцип работы ионного (электродного) котла

Данный тип отопительных котлов был создан в середине прошлого века предприятиями оборонного комплекса для нужд подводного флота СССР, в частности — для отопления отсеков подлодок с дизельными двигателями. Электродный котел полностью соответствовал условиям заказа подводников — имел крайне малые для обычных отопительных котлов размеры, не нуждался в вытяжке, не создавал шумов при работе, эффективно нагревал теплоноситель, в роли которого более всего подходила обычная морская вода.

К 90-м годам заказы для оборонки резко сократились в объемах, вместе с этим были сведены к нулю потребности военного флота в ионных котлах. Первая «гражданская» версия электродного котла была создана инженерами А.П. Ильиным и Д.Н. Кунковым, получившими соответствующий патент на свое изобретение в 1995 году.

Принцип работы ионного котла основан на прямом взаимодействии теплоносителя, занимающего пространство между анодом и катодом, с электрическим током. Прохождение электрического тока через теплоноситель вызывает хаотичное движение положительных и отрицательных ионов: первые движутся к отрицательно заряженному электроду; вторые — к заряженному положительно. Постоянное перемещение ионов в сопротивляющейся этому движению среде вызывает быстрый нагрев теплоносителя, чему особенно способствует перемена ролей у электродов — каждую секунду их полярность меняется 50 раз, т.е. каждый из электродов в течение одной секунды 25 раз будет анодом и 25 — катодом, поскольку они подключены к источнику переменного тока частотой 50 Гц. Следует отметить, что именно столь частая смена заряда у электродов не позволяет воде разложиться на кислород и водород — для электролиза необходим постоянный электроток. С возрастанием температуры в котле повышается давление, вызывающее циркуляцию теплоносителя по отопительному контуру.

Таким образом, электроды, установленные в емкости ионного котла, напрямую не участвуют в нагреве воды и не нагреваются сами — за повышение температуры воды отвечают положительно и отрицательно заряженные ионы, расщепленные под воздействием электротока из молекул воды.

Важным условием эффективной работы ионного котла является наличие омического сопротивления воды на уровне не более 3000 Ом при 15°С, для чего этот теплоноситель должен содержать определенное количество солей — изначально электродные котлы создавались под морскую воду. То есть, если залить в отопительную систему дистиллированную воду и попытаться нагреть ее при помощи ионного котла — никакого нагрева не будет, поскольку в такой воде соли полностью отсутствуют, а значит, не возникнет электрической цепи между электродами.

Характеристики ионных (электродных) котлов

Обладая присущими электрическим котлам положительными характеристиками, данный тип котлов имеет и ряд собственных. Отмечу все плюсы:

• высокий КПД, близкий к 100% (впрочем, любой электронагреватель имеет КПД не ниже 96%);
• крайне малые размеры при высокой мощности, по сравнению с любыми другими котлами;
• не требуется дымоход;
• способен самостоятельно поднять давление в контуре отопления;
• в отличие от котлов с тэнами, полностью отсутствует опасность аварии при недостаточном уровне теплоносителя в емкости котла — недостаток теплоносителя приведет лишь к прекращению работы котла, поскольку не будет электрической цепи между электродами;
• крайне малая инертность позволяет эффективно управлять температурными режимами во время работы котла при помощи автоматики, в результате достигается наименее энергозатратная работа отопительной системы — температура в обогреваемых помещениях всегда будет на том уровне, который задан автоматическому контроллеру;
• перепады напряжения в электросети не наносят вреда ионному котлу — меняется лишь его мощность, работа не прекращается;
• допускается установка в качестве дополнительного источника тепловой энергии, установка нескольких ионных котлов одновременно;
• полностью отсутствует негативное воздействие на окружающую экологическую обстановку.

Минусы электродного котла:

• потребляет только переменный ток, при постоянном токе произойдет электролиз воды;
• высокие требования к электролитическим характеристикам теплоносителя, при их изменении качество работы (выработка тепла) резко снижается. Необходим контроль за электрической проводимостью теплоносителя;
• требует обязательного заземления (впрочем, как и любой нагревательный прибор с водяным тэном). При этом риски поражения электротоком в случае пробоя изоляции выше, чем у тэновых водонагревателей;
• температура нагрева теплоносителя не должна превышать 75°С, иначе энергопотребление котла серьезно возрастет;
• образование накипи на электродах снижает мощность котла, поскольку препятствует ионизации теплоносителя;
• высокие требования к качественным характеристикам отопительных приборов;
• потребность в оснащении отопительной системы циркуляционным насосом;
• износ электродов, вызванный переменным напряжением тока, требующим их периодической замены;
• в завоздушенном отопительном контуре, содержащем теплоноситель-электролит, многократно ускорятся коррозийные процессы;
• в одноконтурной системе использование нагретой воды для бытовых нужд недопустимо;
• пусконаладочные работы требуют привлечения специалистов — самостоятельно понизить омическое сопротивление воды с повышением ее проводимости до оптимального уровня, практически невозможно;
• электропроводность теплоносителя в процессе эксплуатации изменяется, необходимо ее контролировать, а значит, обладать соответствующими знаниями и оборудованием.

Устройство и установка электродного котла

Он имеет довольно простую конструкцию, в которой особое внимание уделено защите от утечки электрического тока: цельнотянутая стальная труба в качестве корпуса, поверх ее покрывает электроизоляционный слой полиамида; патрубки ввода и вывода теплоносителя; клеммы подачи питания на корпус и заземления; электрод из особого сплава (трехфазные котлы оснащены тремя электродами), изолированный полиамидными гайками; дополнительная изоляция резиновыми прокладками в местах разъемов.

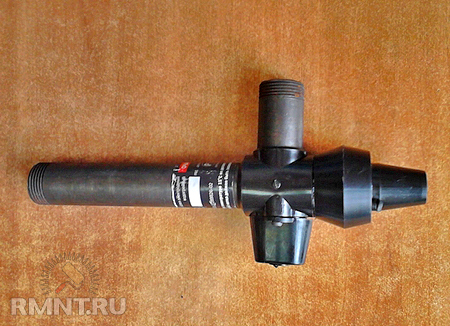

Внешне бытовой ионный котел имеет цилиндрическую форму, его диаметр обычно не превышает 320 мм, длина — 600 мм, а вес — 12 кг. Наименьшая мощность — 2 кВт (для отопления помещений порядка 80 м³), максимальная — 50 кВт (отопление помещений около 1600 м³). Однофазные котлы имеют мощность от 2 до 6 кВт, трехфазные — от 9 до 50 кВт. Энергопотребление котла достигает номинального уровня (заявленной производителем мощности в киловаттах) при достижении температуры внутри него на уровне 75°С — при меньших температурах энергопотребление ниже, поскольку в более холодном теплоносителе проводимость тока ниже. Следует отметить, что температура в 75°С является оптимальной для ионных котлов, поскольку при развитии более высокой температуры энергопотребление котлов превысит заявленное в техпаспорте.

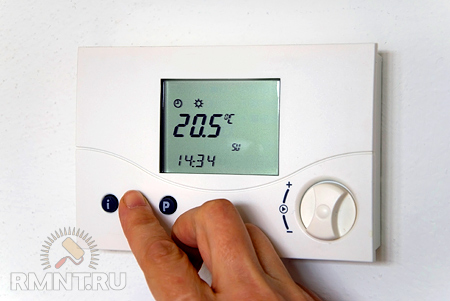

В комплекте с электродным котлом идет система автоматического управления (контроллер), включающая в себя электронный терморегулятор, автоматическую защиту от скачков напряжения в электросети и блок пускателя. Некоторые модели контроллеров допускают как непосредственное управление, так и удаленное, по gsm-каналам. Именно контроллер обеспечивает заявляемую производителями ионных котлов экономию электроэнергии — в отличие от нагрева воды при помощи тэнов, электродный нагрев позволяет в более короткий срок изменять температуру теплоносителя, т.к. имеет малую инертность.

В открытой отопительной системе с естественной циркуляцией теплоносителя, последний движется вверх по трубам из-за температурного расширения и давления в ионном котле, поступает в радиаторы и остывает, затем возвращается по трубопроводу обратки в котел, где нагревается и повторяет цикл вновь. Закрытая система отопления дополнительно оснащается расширительным баком-экспанзоматом и циркуляционным насосом, необходимым на начальном этапе прогрева теплоносителя.

При установке электродного котла обязательным требованием является комплектация отопительного контура в наиболее верхней его точке группой безопасности — автоматическим воздухоотводчиком, манометром, подрывным (обратно-предохранительным) клапаном. В системах открытого типа регулирующая или запорная арматура должна быть установлена только после расширительного бачка, т.е. участок трубопровода между выходом из котла и до расширительного бачка не должен содержать какой-либо запорной арматуры! В системах закрытого типа запорная арматура устанавливается на отрезке трубопровода после расширительного бачка и до ввода в котел. Если же сразу после выхода из котла установлена группа безопасности, то запорную арматуру можно устанавливать до экспанзомата — расширительный бачок в этом случае нужно установить на участке обратки.

Ионные котлы любой модели устанавливаются в отопительную систему строго вертикально, с собственным креплением к стене. Первые 1200 мм обвязки на подаче теплоносителя в котел выполняются из металлической не оцинкованной трубы, далее допускается использование металлопластиковых труб.

Надежное заземление ионного котла обязательно, поскольку в случае утечки токов эту проблему с помощью УЗО не решить. Заземляющий медный провод должен иметь сечение от 4 до 6 мм, его сопротивление не должно быть более 4 Ом — подключение проводника выполняется к нулевой клемме, расположенной в нижней части корпуса котла. Заземление должно соответствовать требованиям ПУЭ.

В идеальном варианте предполагается установка электродного котла в новую отопительную систему, предварительно промытую чистой водой. При врезке котла в существующий контур необходима его тщательная промывка водой с добавленными в нее спецсредствами — их перечень и пропорции описаны в техническом паспорте на котел, каждый производитель настаивает на использовании определенных ингибиторов. При не соблюдении данного условия отложения солей (накипь) помешают точной настройке омического сопротивления теплоносителя.

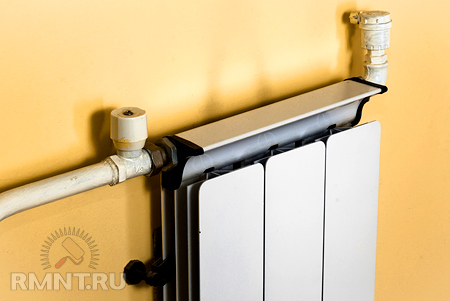

Выбирая отопительные радиаторы для системы с ионным котлом, обратите пристальное внимание на их потребление теплоносителя в литрах — нужно выяснить, сколько литров потребляет один радиатор, затем вычислить общий литраж, исходя из необходимого количества радиаторов. Следует отметить, что особо вместительные отопительные приборы не подойдут, т.к. такая отопительная система будет потреблять свыше 10 л теплоносителя на киловатт установленной мощности котла, что вынудит его работать безостановочно, а это не выгодно с позиции затрат электроэнергии. В идеале общий литраж отопительной системы должен составлять порядка 8 л на киловатт мощности.

По материалу изготовления для отопительных систем с электродным котлом наиболее подходят биметаллические и алюминиевые радиаторы. При выборе алюминиевых отопительных приборов важным критерием является происхождение алюминия — первичный ли он (т.е. получен из природных материалов — бокситов, алунитов, нефелинов и т.д.) или же вторичный, переплавленный из вторсырья. Проблема в том, что более дешевые радиаторы из вторичного алюминия выполнены из сплава с большим содержанием примесей, повышающих омическое сопротивление теплоносителя.

В открытые системы отопления правильным будет устанавливать отопительные приборы из алюминия с внутренним полимерным покрытием, снижающим коррозию, в закрытых системах такие радиаторы не понадобятся — коррозионные процессы активизируются при наличии воздуха в объеме теплоносителя, т.е. содержание солей в нем не является причиной коррозии.

Чугунные радиаторы для отопительных систем с нагревом теплоносителя от электродного котла подходят менее всего, поскольку сильно загрязнены изнутри и грязевые частицы повлияют на проводимость тока. Кроме того, чугунные радиаторы потребляют значительный объем теплоносителя, что может превысить установочную мощность данной модели ионного котла — потребуются его более мощные модели. Производители электродных котлов допускают использование чугунных радиаторов при соблюдении следующих условий: они произведены по евростандарту (т.е. в Турции или Чехословакии); на обратке, перед вводом в котел, в трубопроводе установлены отстойники-грязевики (уловители шлама) и фильтры грубой очистки.

Ионный котел — цены и производители

В России и странах СНГ представлены электродные котлы следующих производителей — российская ЗАО «Фирма «Галан» (одноименный брэнд), латвийская ООО «Stafor EKO» (одноименный брэнд) и украинская СПД-ФО Гончаренко О.А. (брэнд «ЭОУ» (энергосберегающая отопительная установка)).

Стоимость электродного котла зависит от его мощности — котел мощностью в 2 кВт в среднем обойдется покупателю в 3000 руб. Следует учитывать, что комплект необходимой автоматики реализуется, как правило, отдельно — его стоимость составит порядка 6500 руб., т.е. вдвое дороже самого котла.

Срок гарантии на электродный котел, в зависимости от производителя, составляет от года до 2-х лет. Средний срок службы таких котлов — около 10 лет, при условии соблюдения эксплуатационных требований к теплоносителю и своевременной замены электродов (примерно каждые 2–4 года).

В завершении

Создавая отопительную систему, основанную на нагреве теплоносителя от электродного котла, необходимо соблюсти следующие нюансы:

• потребление электроэнергии котлом значительно выше в случае установки в ранее используемый контур отопления. Лучше устанавливать ионный котел в контур, созданный специально под него;
• при использовании в качестве теплоносителя антифриза, следует особое внимание уделить разъемным соединениям, поскольку его текучесть выше, чем у воды;
• все трубы, образующие отопительный контур, стоит обернуть слоем теплоизоляции — эта мера облегчит задачу котла по выходу на оптимальный рабочий режим;
• если группы отопительных радиаторов находятся на разных уровнях (этажах) здания, то более эффективным, хотя и менее выгодным экономически, будет установка независимых ионных котлов необходимой мощности на каждую группу.

Ионные (электродные) котлы не подходят для систем отопления вроде «теплый пол» или «теплый плинтус», поскольку температура циркулирующего в них теплоносителя не должна превышать 45°С — котел не сможет выйти на необходимую рабочую температуру.
