Индукционный котел — лучший источник электротепла для отопительных систем

В этой статье: история создания индукционных котлов; принцип работы и устройство котла; плюсы и минусы индукционных котлов; как установить котел в отопительную систему закрытого типа; выбор индукционного котла.

Топливо органического происхождения, как-то дрова, уголь, нефтепродукты и природный газ, составляют основную группу энергоносителей на Земле, используемых для отопления наших домов и квартир. Однако любая его разновидность имеет два серьезных недостатка, причем второй на бытовом уровне особенно критичен — однажды органического топлива не будет вообще по причине полной выработки, раздобыть его в некоторых районах СНГ по каким-либо причинам крайне затруднительно. И в такой безвыходной ситуации домовладельцы обращаются к отопительным электрокотлам, причем выбор их лежит между котлами с тэнами и котлами с тепловыми электронагревателями — т.е. выбора, как такового, нет. А ведь существуют еще электрические индукционные котлы, причем их эксплуатационные характеристики достаточно высоки…

История индукционного котла

Примерно с 1822 по 1831 годы блестящий английский ученый и исследователь Майкл Фарадей проводил серию опытов с целью преобразования магнетизма в электроэнергию. И только в конце августа 1831 года очередной опыт Фарадея дал результат, на который ученый так рассчитывал — получив электроток в первичной проволочной обмотке, намотанной на круглый сердечник из железа, он открыл электромагнитную индукцию.

Открытие Майкла Фарадея первоначально использовалось в трансформаторах, генераторах и двигателях, а по настоящему востребованным стало лишь спустя 70 лет — с начала XX века темпы развития промышленности потребовали новых способов плавления металлов в условиях цеха. И первая индукционная плавильня была открыта в английском Шеффилде, в 1927 году.

В 80-х годах XX века были созданы индукционные котлы, использовавшиеся для отопления на промышленных предприятиях, в том числе и в СССР: первый их тип потреблял ток частотой 50 Гц, второй — частотой от 1 кГц и выше. Размеры и вес промышленных индукционных котлов довольно внушительны, теплоноситель в них циркулирует по вторичной обмотке из труб, размещенной поверх металлического сердечника с первичной обмоткой. Серийные модели индукционных котлов, предназначенных для бытовых систем отопления и отличающиеся от промышленных аналогов значительно меньшими размерами и весом, появились в России в 90-е годы прошлого века.

Следует отметить, что физик-изобретатель Николо Тесла никакого прямого отношения к индукционному котлу не имеет — разве что, открытием переменного электротока.

Устройство и принцип работы

Корпус индукционного котла многослойный — сердечник с двойной стенкой, затем слой электро- и теплоизоляции, далее внешний (наружный) корпус. В отличие от промышленных индукционных котлов с цилиндрической обмоткой, в бытовых котлах используется тороидальная обмотка медным проводом, выполненная между двумя сваренными друг с другом трубами из ферромагнитной стали со стенкой более 10 мм, диаметр внутренней меньше диаметра внешней. В результате достигается меньший вес, больший КПД и малые габариты котла, по сравнению с промышленными аналогами. Внутренняя труба с тороидальной обмоткой выполняет роль сердечника (магнитопровода), внутренняя — нагревательного элемента для теплоносителя.

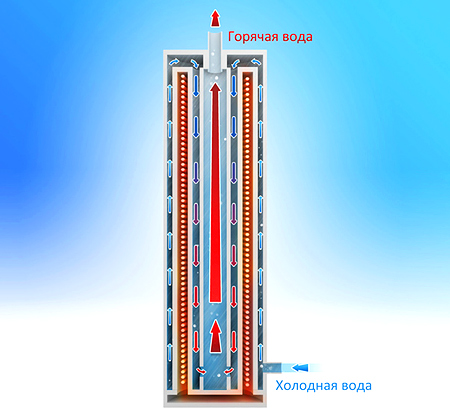

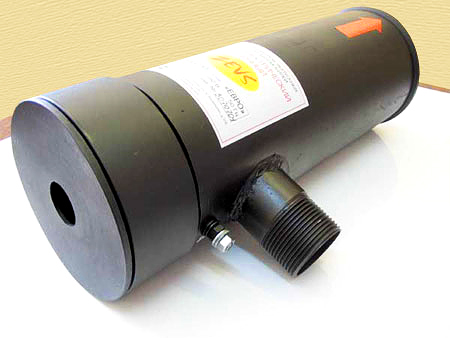

Теплоноситель, вода или антифриз, поступает в котел через вводный патрубок, вваренный сквозь обе металлические трубы. Благодаря большой внутренней площади внутренней трубы-теплообменника теплоноситель получает порядка 98% тепловой энергии, генерируемой индукционным котлом, причем за более короткое время, чем нагрев при помощи тэнов, по причине меньшей инерции. Индукционный ток, генерируемый высокочастотным магнитным полем с внешней обмотки на внутреннюю трубу, вызывает нагрев теплоносителя, в то время как вибрации стенок в высоких частотах не позволяют накипи отложиться на металлических стенках. Внешний электро- и теплоизоляционный слой обеспечивает полную защиту от возможных утечек электротока и теплопотерь.

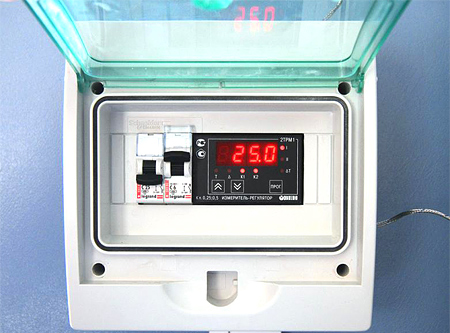

Переменный ток под напряжением, частота которого около 20 кГц, поступает к котлу от полупроводникового инверторного преобразователя. Помимо инвертора в комплектацию инверторного котла входят электронный терморегулятор (датчик температуры встроен в корпус котла) и автоматические выключатели.

Нагрев теплоносителя в индукционном котле происходит за счет нагрева стального сердечника вихревыми токами, вызванными электромагнитным полем, генерируемым током высокого напряжения. При подключении питания котла происходит следующее — ток под высоким напряжением поступает на первичную тороидальную обмотку котла, возникшее в результате электромагнитное поле вдавливает вихревые токи в наружную поверхность стального сердечника, их плотность возрастает и труба сердечника нагревается сначала снаружи, а затем и полностью. Выработанное котлом тепло поглощается циркулирующим через него теплоносителем и доставляется к отопительным приборам. На нагрев сердечника индукционного котла до рабочей температуры 75°С уходит порядка 7 минут.

Характеристики индукционного котла

Данный вид отопительных котлов имеет ряд преимуществ перед традиционными тэновыми нагревателями, однако у него есть и недостатки, в том числе и специфичные только для таких котлов. Рассмотрим пристально плюсы и минусы индукционных котлов, начиная с положительных характеристик:

• полное отсутствие каких-либо нагревательных элементов, а также подвижных и высоконагруженных элементов, подвергающихся износу во время эксплуатации и требующих периодической замены;
• возможность работы от электросети с низким напряжением и с постоянным током, что обычно недопустимо для электрокотлов других типов;
• конструкция котла не содержит разъемных соединений, т.е. вероятность протечки полностью исключена;
• значительно более быстрый нагрев до рабочей температуры, по сравнению с любыми другими видами отопительных электрических котлов;
• защищенность от образования накипи *;
• высокая пожаро- (класс II) и электробезопасность, поскольку нагревательный элемент (сердечник) электрически не связан с индуктором (первичной обмоткой) напрямую, а разница температур между сердечником и теплоносителем не превышает 30°С;
• конструкция котла не требует установки дымохода;
• нет необходимости устанавливать индукционный котел в отдельном помещении;
• как и у любого электрического нагревателя, КПД такого котла близоко к 100%. Кстати, это значение не меняется с годами его эксплуатации, в отличие от котлов с тэнами и электродных;
• средний срок службы составляет 25 лет и выше (зависит от толщины металлических труб, образовывающих сердечник котла), причем никаких профилактических работ с этим оборудованием производить не требуется;
• позволяет использовать в отопительной системе практически любой теплоноситель (воду, антифриз, масло и т.д.), причем без какой-либо его предварительной подготовки;
• замена отработавшего теплоносителя в отопительной системе производится один раз в 10 лет;
• абсолютная бесшумность при работе;
• низкая инерционность, что позволяет экономить электроэнергию за счет эффективного управления работой котла при помощи электронной автоматики **. Следует отметить, что инерционность индукционных котлов ниже, чем у тэновых водонагревателей, однако более высокая, чем у электродных котлов;
• монтаж котла не требует привлечения специалистов высокой квалификации;
• допускается использование для любых закрытых систем отопления, в том числе для «теплого пола» и для плинтусного отопления — минимальный порог температуры нагрева теплоносителя составляет 35°С.

* — отложения накипи на внутренних поверхностях трубы-сердечника не образуются за счет малой разницы температур между нагревателем и теплоносителем, не превышающей 30°С, а также из-за высокочастотных вибраций, вызванных вихревыми токами, отталкивающих ионы солей от внутренних стенок трубы.

** — электронное управление индукционным котлом обеспечивает меньшее энергопотребление за счет поддержания температуры на строго заданном уровне, т.е. при ее нарастании электропитание котла немедленно отключается и возобновляется лишь при снижении температуры ниже заданной пользователем.

Следует отметить, что максимально допустимое давление в отопительной системе с нагревом теплоносителя от индукционного котла не должно превышать 0,3 МПа.

Минусы индукционных котлов:

• значительные размеры и вес. К примеру, однофазный котел мощностью 2,5 кВт, при высоте в 450 мм и диаметре 121 мм, весит 23 кг;
• высокая стоимость — от 30000 руб. и выше. Отчасти цена индукционных котлов объясняется присутствием в системе управления инверторного пускателя, который сам по себе недешев;
• установка только в закрытые отопительные системы;
• при работе, в зависимости от мощности котла, генерируются помехи в длинноволновом, средневолновом и УКВ-радиодиапазоне на дистанции нескольких метров от его местоположения, полностью экранировать которые невозможно. Впрочем, на человеческий организм это не оказывает никакого воздействия, лишь домашние животные (собаки, кошки) способны почувствовать их.

Как установить индукционный котел

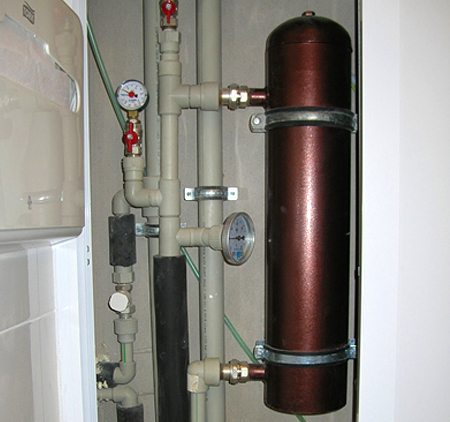

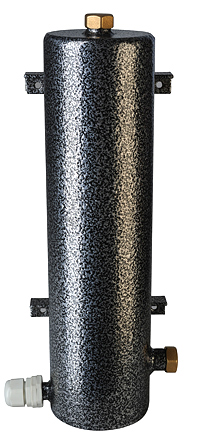

Установка таких котлов допускается только в закрытую отопительную систему, оснащенную насосом принудительной циркуляции и расширительным бачком-экспанзоматом. Индукционный котел выставляется строго вертикально, к патрубку ввода (в зависимости от модели расположен снизу или сбоку, в нижней части корпуса) подключается обратка контура отопления, к выводному патрубку (находится в верхней боковой части корпуса или сверху) — подающий трубопровод. Индукционный котел крепится к стене при помощи креплений, способных выдержать его собственный вес и массу теплоносителя, заполняющего котел во время его работы. Дистанция от корпуса котла до любого близлежащего предмета, стен, потолка и пола должна быть не меньше 300 мм по его бокам, не меньше 800 мм — снизу и сверху.

В ходе установочных работ индукционный котел необходимо обязательно заземлить. Обвязка металлическими трубами не требуется, можно подсоединять металлопластиковые трубы контура непосредственно к патрубкам котла. В отрезок трубопровода, расположенный неподалеку от выводного патрубка котла, встраивается группа безопасности — манометр, воздухотводчик-автомат и подрывной клапан. Запорную арматуру можно устанавливать в отопительный контур после точек размещения группы безопасности, бачок-экспанзомат — на участке обратки. После точки размещения экспанзомата и до ввода трубопровода обратки в индукционный котел, в контур последовательно встраивают фильтр-отстойник, сетчатый фильтр грубой очистки, циркуляционный насос и датчик потока (позволяет контролировать проток теплоносителя по обратному контуру, его поступление в котел). Система управления индукционным котлом устанавливается согласно правил ПУЭ и подключается к котлу согласно схем, приведенных в его техническом паспорте.

Как выбрать индукционный котел

На российском рынке в основном представлены одно- и трехфазные индукционные котлы двух отечественных производителей — ООО «Альтернативная энергия» (брэнд «ВИН») и ЗАО «НПК «ИНЭРА» (брэнд «SAV»), мощностью от 2,5 до 7 кВт (однофазные) и от 7 до 60 кВт (трехфазные).

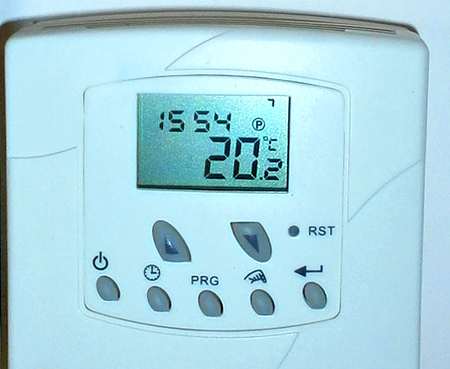

Помимо обязательных элементов, которыми оснащается отопительная система с индукционным котлом, и для облегчения его управления допускается комплектация блоком электронного программатора режимов работы котла на одну неделю или программатора, позволяющего управлять работой отопительной системы удаленно, по GSM-каналу.

Учитывая, что мощность индукционных котлов не снижается с годами эксплуатации, то подбор необходимой модели производится по соотношению 60 Вт на м² площади, которую необходимо отапливать. К примеру, для помещений общей площадью 20 м² понадобится котел мощностью 3 кВт. Для точного расчета необходимой мощности котла применительно к конкретному зданию, необходимо привлечение специалистов, которые оценят степень утепления помещений в нем.

Гарантийный срок для индукционных котлов составляет 3 года на сам котел и год на электрооборудование шкафа, которым он комплектуется. Определяющим моментом в длительности срока безаварийной эксплуатации таких котлов является толщина стальной внутренней трубы-сердечника — чем ее стенка толще, тем дольше она сможет противостоять коррозионным процессам. Оптимальная толщина стенки трубы-сердечника — 10 мм.

Удобство использования электрических индукционных котлов также заключается в возможности поддержания оптимальной температуры в зданиях, навещаемых хозяевами периодически, наездами. В этом случае особенно мощная модель не понадобится, поскольку даже 6 кВт котел способен поддерживать температуру в доме площадью, к примеру, в 120 м² на уровне 12–15°С. А поскольку в дачном коттедже обычно имеется камин, то, растопив его, можно легко и быстро поднять поддерживаемую индукционным котлом температуру до комфортного уровня, что было бы невозможно в не отапливаемом здании.
