Приходит долгожданная весна, отопительный сезон уже заканчивается. В деревне всё чаще топят дровяную печь через летний ход, и то, лишь для того, чтобы приготовить обед. Ещё немного и в доме совсем невозможно будет пользоваться печкой — жарко. Многие сельские жители и дачники переносят свою хозяйственно-кулинарную деятельность в летние кухни, а самые хитрые и «продвинутые» — на улицу.
Что мы хотим получить от печи
Сооружение уличного очага решает множество простых рутинных задач, которые для городского человека со стороны кажутся непонятными и неактуальными. С помощью печи под открытым небом можно делать всё: готовить еду себе и домашним животным, заниматься консервацией, печь хлеб и сушить грибы, быстро подогреть воду и, в конце концов, просто сжечь какой-то мусор, старые ветки.
Существует великое множество вариантов садовых, уличных очагов — это барбекю и мангалы, камины и аналоги буржуйки, тандыры и коптильни, печи под казан и варочные. Все они имеют своё назначение и свои особенности.
Далее речь пойдёт о кирпичной варочной печи, как наиболее универсальной. Понятно, что она должна быть практичной и функциональной, безопасной и долговечной, компактной и быстровозводимой, а при всём при этом — ещё и бюджетной.
С чего начать
Лучше всего, если пред началом каких-либо работ вы составите подробный чертёж (порядовку) с точным расположением каждого элемента конструкции, предварительно разработаете план действий. Определитесь с местом расположения, конструкцией, назначением, размером печи. На самом деле такой кропотливый подход сэкономит вам время и поможет рассчитать точное количество необходимого строительного материала.
Для возведения печи в идеале нужно использовать новый термостойкий кирпич, без повреждений, с чёткими геометрическими размерами. Это позволяет производить кладку с минимальным слоем глиняного раствора, что является важным неписаным правилом «матёрого» печника. Для экономии средств, конечно, можно воспользоваться б/у кирпичом, но обязательно чистым, ровным и непременно огнеупорным.
Один из самых важных вопросов, который необходимо решить — это приготовление правильного раствора. Главное, чтобы он был не очень жирным, но в меру пластичным. Излишне жирный раствор растрескивается при высыхании, тощий раствор обладает недостаточной прочностью.
Многое зависит от особенностей доступной вам глины. Есть такая, которая без наполнителя подойдёт для кладки, жирные же глины смешивают с песком (лучше не речным) в различных пропорциях (чаще всего 1:1, 1:1.5, 1:2).
Существует масса способов проверки характеристик раствора, самый простой — это приготовить образцы разных пропорций, слепить из них шары и бросить на пол с высоты в 1 метр, если шар рассыплется, или на нём появятся трещины, значит раствор содержит слишком много песка. Поэкспериментируйте, меняя процентное содержание наполнителя, золотая средина обязательно отыщется.
Глину необходимо заранее (за 2-3 дня) замочить в подходящей ёмкости, затем, понемногу добавляя песок, разминать её, ногами или трамбовкой, чтобы не оставалось комков, а раствор стал однородным. Обязательно его нужно прощупать руками на предмет наличия ненужных примесей, сгустков, камешков.
Опытные печники все ингредиенты и готовую смесь рекомендуют просеивать или перетирать через сито. Не сомневайтесь, вы наверстаете это время при кладке, тем более что на сотню кирпичей нужно всего около трёх вёдер раствора.
В строительных супермаркетах можно приобрести готовые сухие смеси для кладки печей. Удобно, но дорого — не подойдёт (у нас бюджетный вариант).
Как найти подходящее место для печи
Наша печь очень компактная, она занимает площадь всего 0.5 м2, но нужно грамотно определить место её закладки, чтобы вытяжная труба находилась в достаточном удалении от деревянных перекрытий, ограждающих конструкций, элементов кровли, а вблизи топки не было мебели, бытовой техники и прочих предметов. Необходим удобный доступ как непосредственно к плите, так и к «вышибному кирпичу» сзади печи. Хорошо, если над печью будет навес, чтобы дождями не размывало кладку.
Ввиду небольших размеров и соответственно веса, фундамент в привычном понимании можно не устраивать, достаточно ограничиться организацией подушки из щебня (50 — 100 мм) и песочной отсыпкой (10 — 30 мм). Основное назначение подушки — это выравнивание основания и равномерное распределение нагрузок. Для гидроизоляции нижнего ряда кирпича, перед кладкой необходимо положить соответствующего размера лист рубероида, полиэтилена или другого материала с подобными свойствами.
Начинаем кладку
Первые ряды являются основой печи, их может быть от 2 до 5 в зависимости от того, на какую удобную высоту вы хотите поднять рабочую плоскость. Так как мы будем использовать фабричную плиту с двумя конфорками (450 — 750 мм), то целесообразными габаритами сооружения являются 500 Х 1000 мм — это 16 кирпичей, уложенных плашмя.
Каждый элемент нового ряда основы должен перевязывать кирпичи предыдущего. Обязательно с помощью строительного уровня проверяйте горизонтальность, вертикальность кладки. Прямоугольность определяется сравнением длины диагоналей (они обязательно должны быть равны).
И снова отметим, что золотое правило печника — чем тоньше слой раствора, тем качественней кладка (оптимальная толщина 3 -4 мм). Если швы слишком толстые, глина в них может трескаться и высыпаться, что неминуемо ведёт к неконтролируемым подсосам холодного воздуха (ухудшению тяги, перерасходу дров…).
Как устроить и перекрыть поддувало
Подняв основу, формируют приямок (поддувало), предназначенный для выборки золы и обеспечения доступа кислорода в топку снизу. Его высота равна двум рядам кирпича, уложенных плашмя (порядка 150 мм), глубина — 400 мм (примерно по длине колосников), боковые стенки делаем толщиной в полкирпича. Перекрываем этот колодец двумя стальными уголками длиной в 500 мм (ширина печи) полками вовнутрь.
Перекрытие поддувала уголками
Если использовать заводские чугунные колосники или колосниковую решётку, расстояние между уголками нужно брать с запасом не менее 10 мм для удобства замены прогоревших элементов и предотвращения повреждений вследствие расширения металла при нагревании. С этой же целью части уголков, замурованные в кладку, оборачивают асбестом.
Для экономии можно решётку собрать из обычной стальной арматуры, прутьев, уголков. Температуры горения дров в уличной печи это позволяют.
Как обустроить топку и что такое дымовая камера
Размер топки по ширине ограничивается толщиной стенок (полкирпича) и составляет 270 мм. Высоту берём около 200 мм — это 3 ряда. Она обеспечивает хорошее прогревание плиты. Больший объём топки предназначается для отопления, когда необходима большая загрузка дров, или устройства водяного контура.
На уровне высоты расположения колосников в задней стене печи нужно положить неперевязанный «вышибной кирпич» (половинку кирпича на ребро), предназначенный для облегчения доступа к внутреннему пространству дымовой камеры (выборка сажи).
Переднюю часть топливника перекрываем уголком, а сзади, для установки трубы — металлической полосой на расстоянии 120 -130 мм, чтобы труба диаметром 150 мм опиралась на кирпич задней стенки и эту закладную.
В глубине топливной камеры, на расстоянии 500 мм от переднего края кладётся дымовой порог (зуб, гусёк), выполненный из двух кирпичей (снова плашмя), неперевязанных со стенами. Его назначение увеличивать тягу, сужая проход для горячих газов. Он разделяет колодец, состоящий из 3 рядов кирпича, на топку и дымовую камеру (хайло), на которую сверху монтируется труба. Более того, в нашем случае маленькая конфорка, расположенная над зубом, очень хорошо нагревается.
Виден кирпич, лежащий плашмя — это дымовой порог
Как монтировать плиту
Перед установкой чугунной плиты нужно смоченным асбестовым шнуром обмотать её контур, сделать из асбеста герметизирующую подушку. Укладывать металл непосредственно на глину не рекомендуется, из-за разного расширения при нагревании возможно появление трещин.
Плита накрывает всю верхнюю часть печи
Вместо дорогой чугунной плиты с конфорками (за неимением вариантов б/у) можно использовать подходящий по размеру стальной лист толщиной более 5 мм.
Особенности установки трубы
Дымоход делаем из оцинкованной трубы, установленной на заднюю стенку и металлическую полосу, диаметром 150 мм и высотой 3 метра. Место примыкания дымохода к каменному основанию изолируем мокрым асбестом, закладываем кирпичом, слегка оштукатуриваем. Верх трубы фиксируем диагональными распорками из CD-профиля.
На оголовок дымовой трубы надеваем дефлектор (колпак, грибок). Он обеспечивает защиту от попадания дождевой воды в печь и от порывов ветра, сбивающих дымовой поток.
Дымовая труба раскреплена от кровли
Часто есть смысл устанавливать на трубу искроулавливатель — проволочную сетку с мелкой ячейкой.
В местах близости расположения дымохода с деревянными конструкциями необходимо использовать термоизолирующие прокладки из листового асбеста.
При помощи болгарки на высоте 2 метра в металлической трубе делаем прорезь для установки задвижки (шибера). Она служит для регулирования печной тяги путём перекрывания дымового канала.
В продаже имеются трубы из нержавеющей стали, специально предназначенные для устройства дымоходов. Они долговечны и имеют красивый внешний вид, однако цена на них немного «кусается».
Заключение

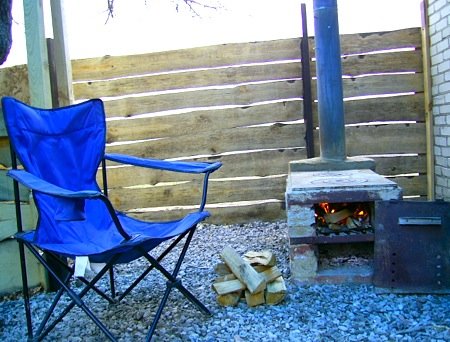

Вот, собственно, бюджетная уличная печь и готова. Как вы заметили, в её конструкции не использовались дверцы ни для топки, ни для поддувала. Вместо них применена заслонка из тонкого металла, закрывающая всю переднюю часть печи. Насверленные в ней отверстия предназначены для доступа воздуха в камеру горения.
Такая конструкция позволяет, убрав колосники, увеличить топку, использовать печь как мангал или камин.
Теперь, конечно, очень хочется быстрее проверить её в действие. Однако спешить нельзя, в зависимости от влажности и температуры воздуха кладка должна высохнуть в течение нескольких дней. А пока можно разжечь газетку и несколько тонких веточек, порадоваться результатом своей работы. Будьте уверены, она была не напрасна.
