Как сделать ветряную электростанцию своими руками

Одним из самых доступных вариантов использования возобновляемых источников энергии — является использование энергии ветра. О том, как самостоятельно сделать расчёт, собрать и установить ветряк, читайте в этой статье.

Классификация ветряных генераторов

Установки классифицируются исходя из следующих критериев ветродвигателя:

• расположение оси вращения;
• число лопастей;
• материал элементов;
• шаг винта.

ВЭУ, как правило, имеют конструктивное исполнение с горизонтальной и вертикальной осью вращения.

Исполнение с горизонтальной осью — пропеллерная конструкция с одной-двумя-тремя и более лопастями. Это самое распространенное исполнение воздушных энергетических установок по причине высокого КПД.

Исполнение с вертикальной осью — ортогональные и карусельные конструкции на примере роторов Дарье и Савониуса. Последние два понятия следует пояснить, так как оба имеют определенную значимость в деле конструирования ветряных генераторов.

Ротор Дарье — ортогональная конструкция ветродвигателя, где аэродинамические лопасти (две или более), расположены симметрично друг другу на некотором расстоянии и укреплены на радиальных балках. Достаточно сложный вариант ветродвигателя, требующий тщательного аэродинамического исполнения лопастей.

Ротор Савониуса — конструкции ветродвигателя карусельного типа, где две лопасти полуцилиндрической формы расположены одна против другой, образуя в целом форму синусоиды. Коэффициент полезного действия конструкций невысок (около 15%), но может быть увеличен практически вдвое, если лопасти ставить по направлению волны не горизонтально, а вертикально и применять многоярусное исполнение с угловым смещением каждой пары лопастей относительно других пар.

Преимущества и недостатки «ветряков»

Преимущества данных устройств очевидны, особенно применительно к бытовым условиям эксплуатации. Пользователи «ветряков» фактически получают возможность воспроизводства бесплатной электрической энергии, если не считать небольших издержек на сооружение и обслуживание. Однако очевидны также и недостатки ветроэлектрических установок.

Так, чтобы добиться эффективной работы установки, требуется выполнение условий стабильности ветровых потоков. Такие условия человек создать не в силах. Это чисто прерогатива природы. Ещё одним, но уже техническим недостатком, отмечается низкое качество вырабатываемого электричества, в результате чего приходится дополнять систему дорогостоящими электрическими модулями (мультипликаторами, зарядными устройствами, аккумуляторами, преобразователями, стабилизаторами).

Преимущества и недостатки в плане особенностей каждой из модификаций ветродвигателей, пожалуй, балансируют на нулевой отметке. Если горизонтально-осевые модификации отличаются высоким значением КПД, то для стабильной работы требуют применения контроллеров направления ветрового потока и устройств защиты от ураганных ветров. Вертикально-осевые модификации имеют малый КПД, но стабильно работают без механизма слежения за направлением ветра. При этом такие ветродвигатели отличаются малым уровнем шумов, исключают эффект «разноса» в условиях сильных ветров, достаточно компактны.

Самодельные ветровые генераторы

Изготовление «ветряка» собственными руками — задача вполне решаемая. Причём конструктивный и рациональный подход к делу поможет свести до минимума неизбежные финансовые траты. В первую очередь стоит набросать проект, провести необходимые расчёты балансировки и мощности. Эти действия будут не просто залогом успешной постройки ветряной электростанции, но также залогом сохранения в целостности всего приобретенного оборудования.

Начать рекомендуется с постройки микро-ветряка, мощностью в несколько десятков ватт. В дальнейшем полученный опыт поможет создать более мощную конструкцию. Создавая домашний ветряной генератор, не стоит делать упор на получение качественного электричества (220 В, 50 Гц), так как этот вариант потребует существенных финансовых вложений. Разумнее ограничиться использованием изначально полученного электричества, которое можно успешно применять без преобразования для иных целей, к примеру, для поддержки систем отопления и горячего водоснабжения, построенных на электронагревателях (ТЭН) — такие приборы не требуют стабильного напряжения и частоты. Это делает возможным создавать простую схему, работающую напрямую от генератора.

Скорее всего, никто не будет утверждать, что отопление и горячее водоснабжение в доме по значимости уступают бытовой технике и осветительным приборам, для питания которых зачастую стремятся устанавливать домашние ветряки. Устройство ВЭУ именно с целью обеспечения дома теплом и горячей водой — это минимальные затраты и простота конструкции.

Обобщенный проект домашней ВЭУ

Конструктивно домашний проект во многом повторяет промышленную установку. Правда, бытовые решения зачастую базируются на вертикально-осевых ветродвигателях и комплектуются низковольтными генераторами постоянного тока. Состав модулей бытовой ВЭУ при условии получения качественного электричества (220 В, 50 Гц):

• ветродвигатель;
• устройство ориентации по ветру;
• мультипликатор;
• генератор постоянного тока (12 В, 24 В);
• модуль заряда аккумуляторных батарей;
• аккумуляторные батареи (литий-ионные, литий-полимерные, свинцово-кислотные);
• преобразователь постоянного напряжения 12 В (24 В) в переменное напряжение 220 В.

Bетрогенератор PIC 8-6/2.5

Как это работает? Просто. Ветер крутит ветродвигатель. Крутящий момент передается через мультипликатор на вал генератора постоянного тока. Полученная на выходе генератора энергия через зарядный модуль аккумулируется в батареях. От клемм аккумуляторных батарей постоянное напряжение 12 В (24 В, 48 В) подается на преобразователь, где трансформируется в напряжение, пригодное для питания бытовых электрических сетей.

О генераторах для домашних «ветряков»

Большинство бытовых конструкций ветровых установок, как правило, конструируются с применением малооборотных электродвигателей постоянного тока. Это самый простой вариант генератора, не требующий модернизации. Оптимально — электродвигатели с постоянными магнитами, рассчитанные на питающее напряжение порядка 60–100 вольт. Имеется практика применения автомобильных генераторов, но для такого случая требуется внедрение мультипликатора, так как автогенераторы выдают нужное напряжение только на высоких (1800–2500) оборотах. Один из возможных вариантов — реконструкция асинхронного двигателя переменного тока, но также достаточно сложный, требующий точных расчётов, выполнения токарных работ, установки неодимовых магнитов в области ротора. Есть вариант для трехфазного асинхронного двигателя с подключением конденсаторов одинаковой емкости между фазами. Наконец, существует возможность изготовления генератора с нуля собственными руками. Инструкций на этот счёт имеется масса.

Вертикально-осевой самодельный «ветряк»

Достаточно эффективный и главное недорогой ветрогенератор можно соорудить на основе ротора Савониуса. Здесь в качестве примера рассматривается микро-энергетическая установка, мощность которой не превышает 20 Вт. Однако этого устройства вполне достаточно, например, для обеспечения электрической энергией некоторых бытовых приборов, работающих от напряжения 12 вольт.

Набор деталей:

1. Лист алюминиевый толщиной 1,5–2 мм.
2. Труба пластиковая: диаметр 125 мм, длина 3000 мм.
3. Труба алюминиевая: диаметр 32 мм, длина 500 мм.
4. Двигатель постоянного тока (потенциальный генератор), 30–60В, 360–450 об/мин, к примеру, электродвигатель модели PIK8-6/2.5.
5. Контроллер напряжения .
6. Аккумулятор.

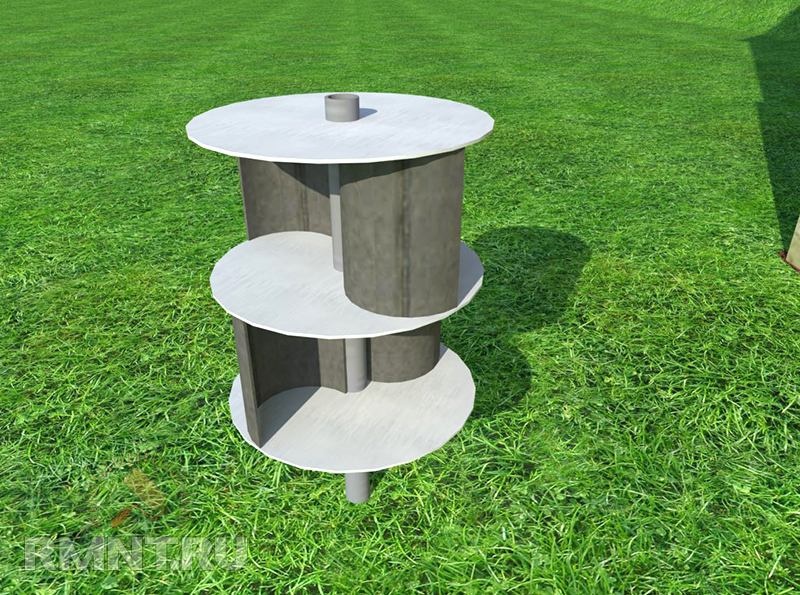

Изготовление ротора Савониуса

Из алюминиевого листа вырезаются три «блина» диаметром 285 мм. По центру каждого просверливаются отверстия под алюминиевую трубу 32 мм. Получается что-то подобное компакт-дискам. От пластиковой трубы отрезаются два куска длиной по 150 мм и разрезаются пополам вдоль. Результат — четыре полукруглых лопасти 125х150 мм. Все три алюминиевых «компакт-диска» надеваются на трубу 32 мм и закрепляются на расстоянии 320, 170, 20 мм от верхней точки строго горизонтально, образуя два яруса. Между дисками вставляются лопасти, по две штуки на ярус и закрепляются строго одна против другой, образуя синусоиду. При этом лопасти верхнего яруса смещаются относительно лопастей нижнего яруса на угол 90 градусов. В итоге получается четырехлопастной ротор Савониуса. Для крепежа элементов можно использовать заклепки, саморезы, уголки или применить другие способы.

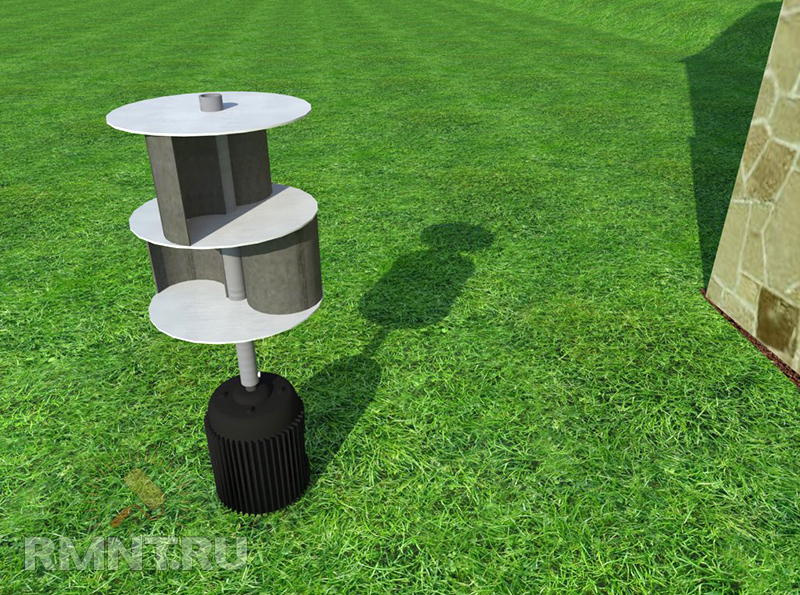

Соединение с двигателем и установка на мачту

Вал двигателей постоянного тока с указанными выше параметрами обычно имеет диаметр не более 10–12 мм. Для того чтобы соединить вал двигателя с трубой ветродвигателя, в нижнюю часть трубы запрессовывается латунная втулка, имеющая требуемый внутренний диаметр. Сквозь стенку трубы и втулки просверливается отверстие, нарезается резьба для вкручивания стопорного винта. Далее труба ветродвигателя надевается на вал генератора, после чего соединение жестко фиксируется стопорным винтом.

Оставшаяся часть пластиковой трубы (2800 мм) — это мачта ветроустановки. Генератор в сборе с колесом Савониуса монтируются наверху мачты — просто вставляется внутрь трубы до упора. В качестве упора используется металлическая дисковая крышка, закрепленная на переднем торце мотора, имеющая диаметр несколько больший диаметра мачты. На периферии крышки просверливаются отверстия для крепления растяжек. Так как диаметр корпуса электродвигателя меньше внутреннего диаметра трубы, для выравнивания генератора по центру применяются прокладки либо упоры. Кабель от генератора пропускается внутри трубы и выводится через окно в нижней части. Необходимо учесть при монтаже исполнение защиты генератора от воздействия влаги, используя для этого герметизирующие прокладки. Опять же с целью защиты от осадков, выше соединения трубы ветродвигателя с валом генератора можно установить зонт-колпак.

Установка всей конструкции выполняется на открытой хорошо обдуваемой площадке. Под мачту выкапывается яма глубиной 0,5 метра, нижняя часть трубы опускается в яму, конструкция выравнивается растяжками, после чего яма заливается бетоном.

Контроллер напряжения (простое зарядное устройство)

Изготовленный ветряной генератор, как правило, не способен выдавать напряжение 12 вольт по причине низкой частоты вращения. Максимальная частота вращения ветродвигателя при скорости ветра 6–8 м/сек. достигает значения 200–250 об/мин. На выходе удается получить напряжение порядка 5–7 вольт. Для заряда аккумулятора требуется напряжение 13,5–15 вольт. Выход из положения — применение простого импульсного преобразователя напряжения, собранного, допустим, на основе регулятора напряжения LM2577ADJ. Подавая на вход преобразователя 5 вольт постоянного тока, на выходе получают 12–15 вольт, что вполне достаточно для заряда автомобильного аккумулятора.

Готовый преобразователь напряжения на LM2577

Данный микро-ветрогенератор, безусловно, можно совершенствовать. Увеличить мощность турбины, изменить материал и высоту мачты, добавить преобразователь постоянного напряжения в переменное сетевое напряжение и т. д.

Горизонтально-осевая ветреная электроустановка

Набор деталей:

1. Пластиковая труба диаметром 150 мм, алюминиевый лист толщиной 1,5–2,5 мм, деревянный брусок 80х40 длиной 1 м, сантехнические: фланец — 3, уголок — 2, тройник — 1.
2. Электродвигатель постоянного тока (генератор) 30–60 В, 300–470 об/мин.
3. Колесо-шкив для двигателя диаметром 130–150 мм (алюминий, латунь, текстолит и т. п.).
4. Стальные трубы диаметром 25 мм и 32 мм и длиной соответственно 35 мм и 3000 мм.
5. Зарядный модуль для аккумуляторов.
6. Аккумуляторы.
7. Преобразователь напряжения 12 В — 120 В (220 В).

Изготовление горизонтально-осевого «ветряка»

Пластиковая труба необходима для изготовления лопастей ветродвигателя. Отрезок такой трубы, длиной 600 мм, разрезается вдоль на четыре одинаковых сегмента. Для ветряка требуются три лопасти, которые изготавливаются из полученных сегментов путем среза части материала по диагонали на всю длину, но не точно с угла на угол, а от нижнего угла к верхнему углу, с небольшим отступом от последнего. Обработка нижней части сегментов сводится к формированию крепёжного лепестка на каждом из трёх сегментов. Для этого по одному краю вырезается квадрат размером примерно 50х50 мм, а оставшаяся часть служит крепежным лепестком.

Лопасти ветродвигателя закрепляются на колесе-шкиве с помощью болтовых соединений. Шкив насаживается непосредственно на вал электродвигателя постоянного тока — генератора. В качестве шасси ветродвигателя используется простой деревянный брусок сечением 80х40 мм и длиной 1 м. Генератор устанавливается на одном конце деревянного бруска. На другом конце бруска монтируется «хвост», изготовленный из листа алюминия. В нижней части бруска, крепится металлическая труба 25 мм, предназначенная исполнять роль вала поворотного механизма. В качестве мачты используется трехметровая металлическая труба 32 мм. Верхняя часть мачты является втулкой поворотного механизма, куда вставляется труба ветродвигателя. Опора мачты изготавливается из листа толстой фанеры. На этой опоре, в виде диска диаметром 600 мм, собирается конструкция из сантехнических деталей, благодаря которой, мачту можно легко поднимать или опускать, либо монтировать — демонтировать. Для крепления мачты применяются растяжки.

Вся электроника ветряной установки монтируется отдельным модулем, интерфейс которого предусматривает подключение аккумуляторов и потребительской нагрузки. В состав модуля входит контроллер заряда батарей и  преобразователь напряжения. Подобные устройства можно собирать самостоятельно при наличии соответствующего опыта, либо приобретать на рынке. В продаже имеется множество разных решений, позволяющих получить нужные выходные значения напряжений и токов.

Комбинированные ВЭУ

Комбинированные ВЭУ — серьезный вариант домашнего энергетического модуля. Собственно, комбинация предполагает объединение в единой системе ветряного генератора, солнечной батареи, дизельной или бензиновой электростанции. Комбинировать можно всячески, исходя из возможностей и потребностей. Естественно, когда имеет место вариант — три в одном, это наиболее эффективное и надежное решение.

Также под комбинацией ВЭУ предполагается создание ветроэнергетических установок, имеющих в своём составе сразу две разные модификации. Например, когда в одной связке работают ротор Савониуса и традиционная трехлопастная машина. Первая турбина работает при малых скоростях ветрового потока, а вторая только при номинальных. Тем самым сохраняется эффективность установки, исключаются неоправданные энергетические потери, а в случае с асинхронными генераторами компенсируются реактивные токи.

Комбинированные системы — это варианты технически сложные и затратные для домашней практики.

Расчёт мощности ветряной домашней электростанции

Для расчёта мощности ветряного генератора горизонтально-осевого исполнения можно пользоваться стандартной формулой:

• N = p · S · V3 / 2
• N — мощность установки, Вт
• p — плотность воздуха (1,2 кг/м³)
• S — продуваемая площадь, м²
• V — скорость потока ветра, м/сек

Например, мощность установки, обладающей максимальным размахом лопастей 1 метр, при скорости ветра 7 м/сек., составит:

• N = 1,2 · 1 · 343 / 2 = 205,8 Вт

Приближенный расчёт мощности ВЭУ, созданной на основе ротора Савониуса можно посчитать, используя формулу:

• N = p · R · H · V3
• N — мощность установки, Вт
• R — радиус рабочего колеса, м
• V — скорость ветра, м/сек

К примеру, для упомянутой в тексте конструкции ветроэнергетической установки с ротором Савониуса, значение мощности при скорости ветра 7 м/сек. будет составлять:

• N = 1,2 · 0,142 · 0,3 · 343 = 17,5 Вт
