Видеоглазок дверной — удаленный контроль лестничной площадки

В этой статье: история и первые модели; типы видеоглазков; плюсы и минусы видеоглазков; как выбрать видеоглазок дверной; средняя стоимость видеоглазков и дополнительного оборудования; законно ли использование видеоглазков.

В былые времена универсальным средством в вопросах безопасности дома считалась собака — ее физические параметры не имели особого значения, главное, чтобы «друг человека» издавал громкий лай при любом шуме за дверью. И поскольку других относительно простых способов и средств контроля за сохранностью имущества в отсутствие хозяев не существовало, вариант с собакой пользовался огромной популярностью. В наше время арсенал технических средств домашней безопасности существенно вырос и их легко интегрировать в единую систему безопасности умного дома. Осталась лишь одна проблема — если приборы безопасности видны злоумышленнику, то он постарается привести их в негодность. Решением этой проблемы стал видеоглазок, возможности которого невозможно определить, находясь с внешней (наружной) стороны двери.

История и назначение видеоглазка

Видеокамеры, внешне имитирующие привычные дверные глазки, появились в России около 1995 года — этот прибор наблюдения был создан российскими изобретателями и пользуется неизменной популярностью именно в странах СНГ. Возникает резонный вопрос — почему видеоглазок не нашел спроса на Западе? Все просто — западному домовладельцу, не страдающему шпиономанией, нет необходимости размещать на входе в свой дом какую-либо систему скрытного слежения, достаточно обычного домофона. Среднестатистический западный посетитель, подойдя к двери дома и обнаружив панель видеодомофона, обязательно воспользуется ею и встанет при этом так, чтобы его было видно домочадцам. А в нашей стране гости отчего-то поступают иначе — вид панели видеодомофона вызывает у них устойчивую неприязнь и желание встать таким образом, чтобы уйти из сектора обзора видеокамеры. Кроме того, аккуратные панели домофонов обладают просто феноменальной притягательностью для вандалов любого возраста и пола…

Первые модели отечественных видеоглазков состояли из черно-белой ПЗС-камеры, корпуса как такового не имелось, объектив на камере типовой, т.е. при пристальном изучении видеокамеру было нетрудно распознать. К 2000 году по видеоглазкам был выполнен ряд доработок — типовой объектив снабдили оптическими насадками, расширяющими угол обозрения камер в горизонтальной плоскости до 180°, с одновременным достижением полной внешней имитации видеоглазка с привычным дверным глазком. Были созданы особые широкоугольные объективы, имеющие удлиненный корпус, конструкция которого позволяла переносить плоскость изображения — такие видеоглазки устанавливались в дверную створку точно так же, как и обычные глазки, основные элементы камеры при этом располагались вне дверной створки, на обратной ее стороне.

Разработчики видеоглазков учли особенности освещения лестничных клеток в СНГ, вернее, его периодическое отсутствие — были созданы инфракрасные источники освещения, не видимого человеческому глазу, но хорошо воспринимаемого видеоглазками с высокой чувствительностью. При этом сам источник ИК-освещения надежно камуфлировался под номерную табличку квартиры или дома, под головку винта, закрученного в дверное полотно. Потенциальный рынок сбыта видеоглазков в СНГ вызвал интерес у крупнейших азиатских производителей видеооборудования — прежде японской «Sony», а затем южнокорейских «Sun Kwang», «Brinno» и др., разработавших собственные модели видеоприборов для монтажа в створку входной двери.

Типы дверных видеоглазков

Приборы видеонаблюдения, размещаемые вместо привычного дверного глазка, по техническим характеристикам подразделяются на:

• ч/б бескорпусные видеокамеры на ПЗС (CCD) матрице, объектив имеет форму усеченного конуса. Технические характеристики — разрешение от 380 ТВЛ, светочувствительность 0,4 лк, имеется аудиоканал. Этот тип видеокамер, которые можно использовать в качестве дверного видеоглазка, допускает использование ИК-подсветки, стоит около 1100 руб. Достоинства — низкая стоимость, наличие аудиоканала. Недостатки — малое разрешение, сложный монтаж в дверную створку, явное отличие объектива камеры от привычного видеоглазка (как минимум, требуется стеклянный колпак, имитирующий объектив глазка), наличие «вынесенного зрачка» ставит под сомнение законность их использования;

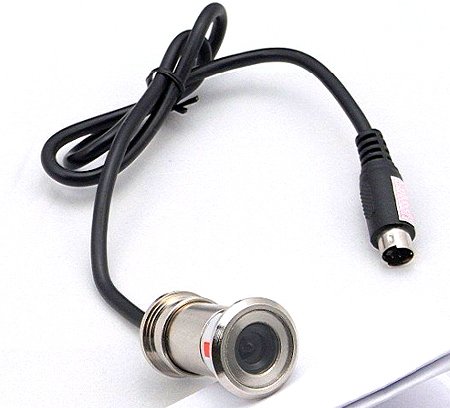

• ч/б корпусные видеоглазки, форма корпуса аналогична классическому дверному глазку. Технические характеристики — ПЗС (CCD) матрица, разрешение от 420 до 600 ТВЛ, светочувствительность 0,1 лк, возможность использования ИК-подсветки. Цена — около 2 500 руб. Достоинства — простой монтаж (установка в существующее отверстие от дверного глазка), хорошее разрешение. Недостаток — высокая цена;
• цветные корпусные видеоглазки, форма корпуса квадратная или имитирующая обычный дверной глазок. Технические характеристики — ПЗС (CCD) матрица, разрешение от 330 до 480 ТВЛ, светочувствительность 0,1 лк, допускается ИК-подсветка. Средняя цена — 2 700 — 3000 руб. Достоинства — относительно легкий монтаж (в случае видеоглазка в корпусе под обычный глазок и подходящей для него ширины дверной створки), цветное изображение, позволяющее лучше рассмотреть посетителя. Недостатки — меньшее, по сравнению с ч/б видеоглазками высокого разрешения, качество изображения, высокая стоимость.

Все описанные типы видеоглазков оснащены электронным затвором — более простые и дешевые камеры имеют затвор 1/50 — 1/3000, более дорогие оснащены электронным затвором 1/50 — 1/100000. Энергопотребление камер видеоглазков, как правило, не превышает 300 мА/12 В. Данный обзор типов видеоглазков не рассматривает модели на основе КМОП (CMOS) матрицы, т.к. качество видео, полученное с CMOS камер, будет значительно хуже, чем с камер на CCD матрице. Несмотря на более низкую стоимость, видеоглазки на CMOS матрице не годятся для эффективного наблюдения за лестничной площадкой.

Видеоглазки различаются по способу записи и передачи информации на аналоговые и цифровые, на проводные и беспроводные. Качество изображения, получаемое от беспроводных IP-камера несколько хуже, чем от аналоговых, кроме того, цифровые видеоглазки имеют меньший угол обзора — как правило, не более 120°.

Преимущества и недостатки видеоглазков

Плюсы видеоглазков таковы:

• незаметность видеокамеры для взломщиков и вандалов;
• возможность интеграции в общую систему видеонаблюдения;
• низкая, по сравнению с видеодомофонами, стоимость;

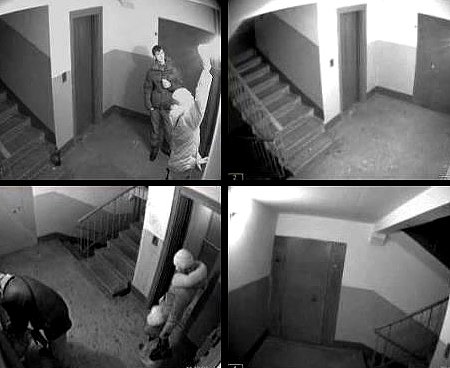

• круглосуточный контроль событий на лестничной клетке;
• гарантированная защита от пулевого ранения через отверстие глазка в плоскости двери;
• видеозапись всех посетителей;
• возможность ведения видеосъемки в отсутствии источников освещения (для видеоглазков с минимальной светочувствительностью 0,01 лк;
• возможность подключения видеоканала к телевизору или к компьютеру, возможность записи на жесткий диск ПК или видеорегистратора.

Минусы видеоглазков:

• они воспринимаются злоумышленниками, как обычные дверные глазки, а значит, будут предприняты попытки заклеить или закрасить их;
• установка видеоглазка бескорпусного или с прямоугольным корпусом создаст ряд трудностей как при монтаже, так и при интеграции в систему видеонаблюдения;
• нет возможности диалога с посетителем, лишь наблюдение за ним;
• передача цветного изображения в цветных видеоглазках не возможна при недостаточном освещении;
• если входная дверь в соседскую квартиру расположена в непосредственной близости к двери с установленным в ней видеоглазком, то, будучи открытой, ее полотно полностью перекроет периметр обзора видеоглазка;
• отсутствие возможности угла обзора более 180°, зависимость качества изображения от матрицы и освещения;
• видеоглазки высокого разрешения и угла обзора стоят недешево.

Как выбрать видеоглазок

Прежде всего, вам необходимо решить вопрос — какие задачи будет выполнять видеоглазок? К примеру, если цель приобретения видеоглазка заключается в упрощении задачи идентификации посетителя, т.е. в исключении необходимости подходить к двери и изучать посетителя через дверной глазок каждый раз, когда кто-либо стучится в нее, то можно обойтись простой комплектаций. Если же требуется круглосуточное видеонаблюдение, с ведением видеозаписи и ее сохранением на видеорегистратор, то здесь понадобится более дорогостоящий видеоглазок и ряд дополнительного оборудования.

В первом случае, когда видеоглазок необходим для изучения личности посетителя в режиме реального времени и только, подойдет недорогой видеоглазок с блоком питания, видеосигнал от которого можно вывести по кабелю на бытовой телевизор (понадобится ДМВ-модулятор, средняя цена 1 200 руб.) или на монитор ПК (для ПК понадобится особая плата-конвертор, преобразующая аналоговый видеосигнал в цифровой — стоимость около 2 000 руб.).

Для построения полноценного и круглосуточного видеонаблюдения, помимо видеоглазка высокой светочувствительности (лучше 0,01 лк) с 12 вольтовым блоком питания, потребуется видеорегистратор с жестким диском (стоимость около 4 000 руб.) или плата видеозахвата для ПК (стоимость порядка 2 000 руб.), инфракрасный датчик движения (стоимость около 500 руб.), кабель для транспортировки видеосигнала или блоки передачи-приема видеосигнала по радиоканалу (стоимость около 3 000 руб.). Предполагая возможное отсутствие освещения на лестничной клетке, будет разумным установить на дверное полотно источник ИК-подсветки — на рынке систем безопасности реализуются миниатюрные и незаметные ИК-излучатели в виде головки шурупа или шпильки (цена — 500 руб.), а также встроенные в пластину, на которую наносится номер квартиры (цена — 750 руб.). Длина испускаемого таким ИК-прожектором излучения должна быть не менее метра, лучше больше. Каждый тип оборудования и приборов из числа приведенных выше необходимо оснастить собственным (!) блоком питания — запитать от одного блока два и более прибора не получится, т.к. им не хватит энергии. Чтобы такая система видеонаблюдения работала без перебоев, понадобится источник бесперебойного питания — подойдут блоки UPS-аккумуляторов, применяемых для ПК.

Монтаж и наладку простой и, тем более, сложной системы видеонаблюдения, привязанной к видеоглазку, необходимо поручить профессионалам — в случае неполадок будет с кого спросить.

Современный рынок систем безопасности предлагает модели видеоглазков с углами обзора от 90° до 120° и от 160° до 180°. Чем шире угол обзора, тем меньше дальность наблюдения таких камер. Поэтому выбирать видеоглазок определенного угла обзора следует исходя из расположения входной двери на лестничной площадке:

• если дверная створка выходит в длинный коридор или расположена на широкой стороне лестничной клетки, то следует выбрать видеоглазок с наиболее широким углом обзора (наибольшая дальность обзора при этом не превысит 2 м);
• если же входная дверь расположена в торцах лестничной клетки, то широкий угол обзора будет ни к чему — выбирайте видеоглазок с углом обзора до 120°, дальность его обзора при этом будет больше и составит около 3 м.

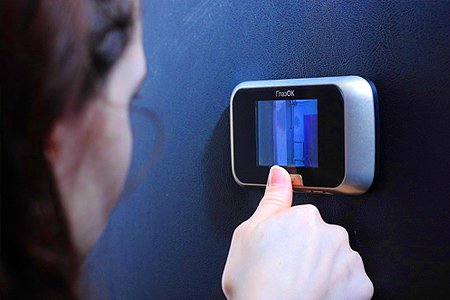

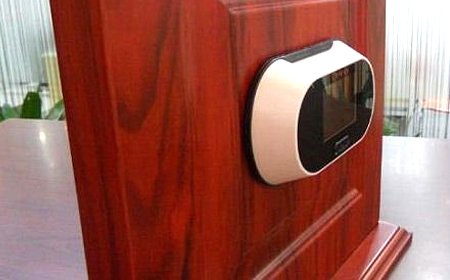

Существуют приборы видеонаблюдения со стилизованной под дверной глазок камерой, монитором, flash-накопителем и ИК-излучателем в одном корпусе — объектив с установленным на нем инфракрасным излучателем выходит наружу дверной створки, монитор, гнездо накопителя информации и аккумулятор (батарейки) находятся в корпусе на обратной стороне двери. Их стоимость составляет около 6 000 руб., по своему функционалу такие устройства являются чем-то средним между обычным дверным глазком и домофоном — чтобы выяснить личность посетителя, требуется подойти к двери, но можно задать запись всех посетителей при уходе из дома и просмотреть ее по возвращении. Размещенный на объективе ИК-излучатель создает одну проблему — часть полученной картинки будет засвечена с той стороны, где он расположен.

Законно ли использование видеоглазков

В отношении оборудования для скрытого наблюдения и аудиозаписи на территории России действуют постановление № 214 от 10 марта 2000 года и список к постановлению № 718 от 27 ноября 2006 года, в котором перечислены спецсредства, предназначенные для тайного получения информации, подлежащие лицензированию.

Согласно постановления № 214, технические средства скрытого наблюдения допускаются к применению только спецслужбам, осуществляющим оперативно-розыскную деятельность (их перечень содержит постановление №770 от 1 июля 1996 года). Другими словами, установка и видеозапись при помощи скрытой камеры допускается лишь при наличии в помещении надписи «вас снимает скрытая камера». Но относится ли видеоглазок к «техническим средствам скрытого наблюдения» с точки зрения закона?

В перечне подлежащих лицензированию спецсредств скрытого наблюдения, в пункте 2 «б», приводятся следующие определения:

• «закамуфлированные под бытовые предметы». Видеоглазки любого типа (корпусные и бескорпусные) не являются имитацией некого бытового прибора, а специализированного устройства наблюдения — дверного глазка. При замене обычного глазка на видеоглазок, его функции остаются неизменными, т.е. этот прибор как был предназначен для наблюдения, так им и останется. Соответственно, под это определение видеоглазки не подпадают;
• камеры, «имеющие вынесенный зрачок входа (pin-hole)». Здесь подразумеваются видеокамеры, у которых выходной зрачок (pinhole lens) малого диаметра (0,8 — 4 мм) и вынесен на 1-2 мм от объектива камеры, при этом сам объектив камеры имеет больший диаметр, чем выходной зрачок. Корпусные и бескорпусные камеры видеоглазков, как привило, не имеют вынесенного зрачка, т.е. не подпадают под это определение;
• работающие в условиях слабой освещенности (от 0,01 лк и меньше) или при слабой освещенности на элементе приема (от 0,0001 лк и меньше). Видеоглазки с ПЗС-матрицей способны производить съемку при освещении более 0,01 лк, за исключением нескольких дорогостоящих моделей, соответственно, это определение к ним также не относится.

Абдюжанов Рустам, рмнт.ру
