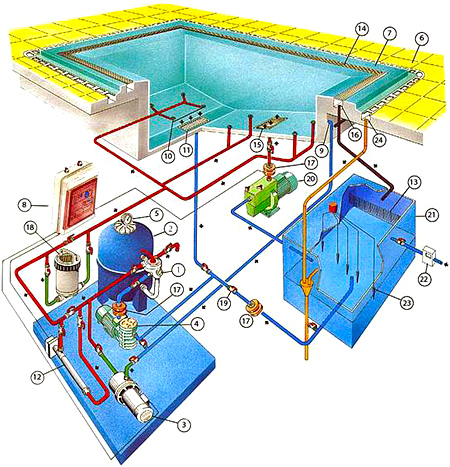

В зависимости от функциональности бассейна и выбранной схемы отбора воды и фильтрации используются различные схемы подключения. Следующий вариант показывает схему устройства переливного бассейна.
1. Многоходовой кран. 2. Фильтр. 3. Насос для водного пылесоса. 4. Насос для фильтра. 5. Манометр. 6. Слив для дренажа. 7. Разделитель перелива и дренажа. 8. Щиток. 9. Место подключения водного пылесоса. 10. Форсунки для подачи воды. 11. Донный слив. 12. Водонагреватель. 13. Фильтр для грубой очистки. 14. Решетка для защиты переливного желоба. 15. Гейзерная система. 16. Лоток перелива. 17. Обратный клапан. 18. Обеззараживатель. 19. Шаровый кран. 20. Насос для гейзерной системы. 21. Бак для переливной системы. 22. Датчики управления переливом. 23. Сток
Переливная система является более дорогостоящей, чем скимерная. В индивидуальных бассейнах переливная схема применяется редко из-за высокой стоимости установки, но именно такая система позволяет устанавливать качественные системы обогрева и очистки, которые необходимы в общественных комплексах и могут применяться при индивидуальном строительстве. Лучший обогрев бассейнов с переливной системой обеспечивается за счет более качественного перемешивания воды. Важно учитывать, что техническое помещение в переливной системе должно быть устроено на 50 см ниже, чем дно бассейна. В противном случае нужно использовать специальные системы фирмы "Грундфос", которые позволяют компенсировать недостаточный уровень донного слива.

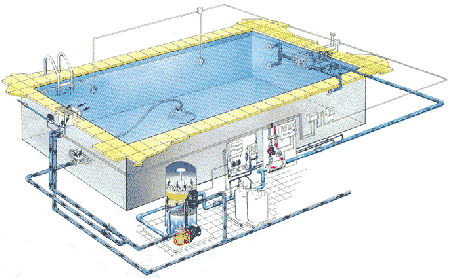

Хорошей и экономичной установкой водоснабжения и фильтрации бассейна будет скимерная система, принцип работы которой показан на рисунке:
Принцип работы бассейна со скимерной системой
Подобная система может быть собрана и установлена самостоятельно. Список элементов показан на функциональной схеме:
1. Многоходовой кран. 2. Фильтр. 3. Насос для водного пылесоса. 4. Насос для фильтра. 5. Фильтр насоса. 6. Манометр. 7. Пол технического помещения. 8. Терраса. 9. Скиммер. 10. Щиток. 11. Донный слив. 12. Подключение водного пылесоса. 13. Форсунки подачи воды. 14. Водонагреватель. 15. Прожекторы. 16. Обеззараживатель. 17. Шаровый кран. 18. Автомат для долива воды.
Для небольших детских и ландшафтных бассейнов могут быть применены навесные фильтры, которые обеспечивают качественную фильтрацию без необходимости установки сложной системы, которая показана выше.
Картриджный фильтр для небольших бассейнов
Фильтры могут быть сделаны на основе песка с мелкой фракцией, на базе диаматовой земли, шунгита, стекловолоконного наполнителя иликварцевого песка. Каждый наполнитель имеет свои преимущества. Для здоровья человека более полезны диаматовые фильтры, они насыщают воду кремнием, которыйблаготворно воздействует на здоровье человека. Шунгитовые фильтры делают бассейн настоящим источником здоровья, что чрезвычайно полезно для детей и их оздоровления.
