ГОСТ 12.1.114-82 (1991)
ГОСТ 12.1.114-82
УДК 003.62:614.843:006.354 Группа Т58
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Система стандартов безопасности труда
ПОЖАРНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ
Обозначения условные графические
Occupational safety standards system.
Fire engines and equipment.
Graphical conventional signs
Взамен ГОСТ 22026—76
Постановлением Государственного комитета СССР по стандартам от 6 апреля 1982 г. № 1435 срок введения установлен
с 01.01.83
1. Настоящий стандарт устанавливает условные графические обозначения (символы) пожарной техники, применяемые при вы полнении учебных и оперативных планов пожаротушения, иллю стративного материала к описаниям пожаров.
(Измененная редакция, Изм. № 1).
2. Символы должны быть выполнены с соблюдением соотноше ний, установленных настоящим стандартом. Размеры символов стандарт не устанавливает.
3. В пределах одного плана (иллюстрации) размеры одноимен ных символов должны быть одинаковыми.
4. (Исключен, Изм. № 1).
5. Изображение и размещение символов на планах (масштаб, степень конкретизации, пространственная ориентация и др.) должны определяться, исходя из условий удобства и быстроты их визуального восприятия.
6. (Исключен, Изм. № 1).
7. На планах и иллюстрациях можно использовать базовые и конкретизированные символы.
8. Для более полной технической характеристики обозначаемого объекта или его состояния допускается:
строить многофигурные композиции с использованием не более:
трех исходных символов;
применять буквенные, цифровые или буквенно-цифровые обозначения с расположением их внутри или около символа с правой стороны или над ним.
(Измененная редакция, Изм. № 1).
9. Для буквенно-цифровых обозначений, следует применять. прописные буквы русского алфавита и арабские цифры, которые в пределах одного плана (иллюстрации) должны быть выполнены шрифтом одного размера по ГОСТ 2.304—81.
10. Символы пожарной техники узкоотраслевого назначения (лесопожарная техника и пр.) следует разрабатывать с соблюдением требований настоящего стандарта и с учетом отраслевой нормативно-технической документации.
11. На планах пожаротушения стандартизованные символы, как правило, не поясняют.
(Измененная редакция, Изм. № 1).
12. Нестандартизованные символы, а также символы, no-строенные на основе или с использованием нестандартизованных графических, буквенных и/или цифровых обозначений, поясняют в примечаниях или приложениях к планам.
13. (Исключен, Изм. № 1).
14. Условные графические обозначения, установленные в стандартах ЕСКД и используемые для обозначения объектов пожарной техники, приведены в справочном приложении 2.
15. Для указания на планах (иллюстрациях) обозначений, служащих знаками обстановки (топографические знаки на местности, обозначения объектов строительства, транспорта и пр.), следует-использовать стандарты, приведенные в справочном приложении 3.
16. Примеры выполнения планов пожаротушения приведены в приложении 4.
17. Базовые символы пожарной техники и примеры построения символов, конкретизованных по отдельным показателям (свойствам), приведены в табл. 1.
Таблица 1
|
Наименование объекта |
Базовый символ |
Конкретизированный символ (примеры) |
|
1. Пожарные машины |
||
|
1.1. Автомобиль пожарный (общее обозначение) |
|
¾ |
|
1.2. Автоцистерна пожарная |
|
¾ |
|
1.3. Автонасос пожарный |
|
¾ |
|
1.4. Автомобиль пожарный насосно-рукавной |
|
¾ |
|
1.5. Станция автонасосная пожарная |
|
¾ |
|
1.6. Автомобиль ды-моудаления пожарный |
|
¾ |
|
1.7. Автомобиль — передвижной лафетный ствол |
|
¾ |
|
1.8. Автомобиль пожарный (автоцистерна, автонасос) со стационарным лафетным стволом |
|
¾ |
|
1.9. Автолестница пожарная |
|
¾ |
|
1.10. Автоподъемник пожарный: |
|
|
|
коленчатый |
|
¾ |
|
телескопический |
|
¾ |
|
1.11. Автомобиль пожарный пенного тушения |
¾ |
|
|
1.12. Автомобиль пожарный комбинированного (пено-порошкового) тушения |
¾ |
|
|
1.13. Автолаборатория пожарная |
¾ |
|
|
1.14. Машина пожарная на гусеничном ходу |
|
¾ |
|
1.15. Судно пожарное |
|
¾ |
|
1.16. Катер пожарный |
¾ |
|
|
Примечание. С целью пространственной ориентации символа судна (катера, корабля и пр.) часть его контура, соответствующего положению носа судна, следует показывать утолщенной линией. |
|
|
|
1.17. Самолет пожарный |
|
¾ |
|
1.18. Вертолет пожарный |
|
¾ |
|
1.19. Поезд пожарный |
|
¾ |
|
1.20. Мотопомпа пожарная: |
|
¾ |
|
переносная прицепная |
|
¾ |
|
1.21. Прицеп пожарный |
|
¾ |
|
1.22. Прицеп пожарный порошковый |
¾ |
|
|
Примечание. Обозначение машин, приспособленных или привлеченных для ликвидации пожара, допускается выполнять с помощью базового символа и продольной полосы красного цвета |
|
|
|
2 Пожарное оборудование |
||
|
2.1. Рукав пожарный: |
|
|
|
напорный |
|
¾ |
|
всасывающий |
|
¾ |
|
2.2. Рукав пожарный напорный, усложненный: |
|
|
|
в скатку |
|
¾ |
|
в «гармошку» |
|
¾ |
|
Примечание. Диаметр условного прохода рукавов в миллиметрах указывают в соответствии с требованиями пп. 8, 9 |
|
|
|
2.3. Водосборник рукавный |
См. приложение 2 |
¾ |
|
2.4. Разветвление рукавное |
То же |
¾ |
|
2.5. Катушка рукавная: |
|
|
|
переносная |
|
¾ |
|
передвижная |
|
¾ |
|
2.6. Мостик рукавный |
|
¾ |
|
2.7. Головка соединительная пожарная |
См. приложение 2 |
¾ |
|
2.8. Гидроэлеватор пожарный |
То же |
¾ |
|
2.9. Пеносмеситель пожарный |
|
¾ |
|
2.10. Колонка пожарная |
|
¾ |
|
2.11. (Исключен, Изм. N 1). |
|
|
|
2.12. Кран пожарный |
См. приложение 2 |
¾ |
|
2.13. Ствол пожарный ручной: (общее обозначение) |
|
¾ |
|
с условным проходом Dy 50 мм |
¾ |
|
|
с условным проходом Dy 70 мм |
¾ |
|
|
для формирования распыленной водяной струи (ствол-распылитель) |
¾ |
|
|
для формирования пены средней кратности |
¾ |
|
|
Примечание. Если к пожарному рукаву присоединяется ручной водяной пожарный ствол соответствующей величины расхода, допускается не указывать обозначение его условного прохода. Если пожарный ствол по величине расхода не соответствует рукаву, обозначения условных проходов рукава и ствола на планах пожаротушения обязательны. |
|
|
|
2.14. Ствол пожарный лафетный: |
|
|
|
переносной |
|
¾ |
|
стационарный |
|
¾ |
|
возимый |
|
¾ |
|
2.15. Подъемник-пенослив |
|
¾ |
|
2.16. Насос шестеренный |
См. приложение 2 |
¾ |
|
3. Спасательные пожарные устройства |
||
|
3.1. Лестница-палка |
|
¾ |
|
3.2. Лестница-штурмовка |
|
¾ |
|
3.3. Лестница пожарная выдвижная |
|
¾ |
|
3.4. Дымосос пожарный: |
|
|
|
переносный |
|
¾ |
|
прицепной |
|
¾ |
Примечания:
1.
Если
в одном и том же месте установлено несколько изделий пожарной техники
одного наименования, то их обозначение на плане (иллюстрации)
допускается выполнять одним символом с цифрой, обозначающей
количество таких изделий, проставленной слева от символа, например:
2. (Исключено, Изм. № 1).
16, 17. (Измененная редакция, Изм. № 1).
18, 19. (Исключен, Изм. № 1).
20. Буквенные обозначения, используемые при построении символов пожарных машин, приведены в табл. 4.
Таблица 4
|
Наименование объекта |
Обозначение |
|
Автолаборатория пожарная |
ЛБ |
|
Автомобиль аэродромный пожарный |
А |
|
Автомобиль водозащитный пожарный |
ВЗ |
|
Автомобиль газоводяного тушения пожарный |
ГВТ |
|
Автомобиль газодымозащитной службы пожарный |
ГДЗ |
|
Автомобиль рукавный пожарный |
РВ |
|
Автомобиль связи и освещения пожарный |
СО |
|
Автомобиль технической службы пожарный |
Т |
|
Автомобиль штабной пожарный |
Ш |
|
Катер пожарный |
К |
|
Корабль пожарный |
КР |
* Табл. 2 и 3 исключены.
ПРИЛОЖЕНИЕ 1
Справочное
Символы огнетушащих средств, используемые при построении конкретизованных символов пожарной техники (по ГОСТ 28130—89)
|
Наименование средства |
Символ
|
|
Вода |
|
|
Пена или пенный раствор |
|
|
Вода с добавками* |
|
|
ВС-порошок** |
|
|
АВС-порошок** |
|
|
Прочий порошок* |
|
|
Хладон |
|
|
Двуокись углерода (С02 ) |
|
|
Водяной пар |
|
|
Газы прочие* |
|
* Определяют в обозначениях к плану.
** Обозначение в соответствии с требованием ГОСТ 27331—87.
Обозначение кратности растворов огнетушащих средств
|
Наименование средства и его состояние |
Символ |
|
Компактная водяная струя |
|
|
Распыленная водяная струя |
|
|
Тонкораспыленная водяная струя |
|
|
Пена низкой кратности* |
|
|
Пена средней кратности |
|
|
Пена высокой кратности |
|
* Под кратностью пены понимают отношение объема получаемой пены к объему исходного раствора. Пену с кратностью до 20 относят к низкократной, с кратностью от 20 до 200 — к среднекратной, с кратностью свыше 200 — к высокократной.
ПРИЛОЖЕНИЕ 2
Справочное
Условные графические обозначения, установленные в стандартах и используемые для обозначения объектов пожарной техники
|
Наименование объекта пожарной техники |
Наименование объекта и обозначение стандарта |
Условное графическое обозначение |
|
Водосборник рукавный |
Тройник ГОСТ 2.784—70 |
|
|
Гидроэлеватор пожарный |
Насос струйный (эжектор, инжектор, элеватор водоструйный и пароструйный). Общее обозначение. ГОСТ 2.782—68 |
|
|
Кран пожарный |
Клапан ГОСТ 28130-89 |
|
|
Насос шестеренный |
Насос шестеренный. ГОСТ 2.782—68 |
|
|
Разветвление рукавное |
Разветвитель, коллектор, гребенка. ГОСТ 2.784—70 (обозначения элементов изображают в соответствии с их действительной конфигурацией) |
|
|
Головка соединительная пожарная |
Быстроразъемное соединение в соединенном положении без запорного элемента. ГОСТ 2.784—70 |
|
ПРИЛОЖЕНИЕ 3
Справочное
ПЕРЕЧЕНЬ
условных обозначений, которые следует учитывать при выполнении планов пожаротушения и пожарной защиты
|
Наименование объекта |
Обозначение стандарта |
|
Антенны |
ГОСТ 2.735—68 |
|
Устройства связи |
ГОСТ 2.737—68 |
|
Аппараты, коммутатор и станции телефонные |
ГОСТ 2.739—68 |
|
Трубопроводы санитарно-технических систем |
ГОСТ 21.106—78 |
|
Элементы зданий, сооружений и конструкций |
ГОСТ 21.107—78 |
|
Территории различного назначения: зеленые насаждения (деревья, кустарники, газоны), производственные и складские площадки, здания, сооружения, автостоянки, автомобильные и железные дороги, трамвайные пути, переезды, мосты, виадуки, путепроводы, пешеходные улицы, площади, аллеи, переходы, ограждения, вышки, мачты, семафоры, водоемы |
ГОСТ 21.108—78 |
|
Светофоры, дорожные знаки |
ГОСТ 23545—79 |
ПРИЛОЖЕНИЕ 4
Справочное

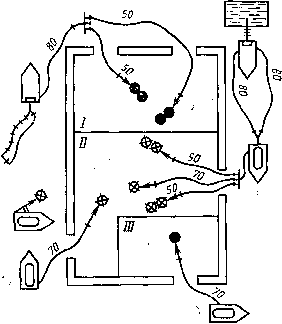

ПРИМЕР ВЫПОЛНЕНИЯ ПЛАНА
Размещение сил и средств на плане пожаротушения склада
I — тушение пеной средней кратности, подаваемой двумя ручными пожарными стволами; II — тушение распыленной струей, подаваемой двумя ручными пожарными стволами D у 50 мм и компактной струей, подаваемой двумя ручными пожарными стволами Dу 70 мм; III — тушение пеной низкой кратности, подаваемой ручным пожарным стволом
Приложения 1—4. (Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством внутренних дел
РАЗРАБОТЧИКИ:
М. С. Васильев; А. В. Гусаров; В. А. Турбин; В. М. Переведенцев (руководитель темы); В. В. Пивоваров
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.04.82 № 1435
3. Срок проверки — 1994 г., периодичность — 5 лет.
4. Ссылочные нормативно-технические документы
|
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|
ГОСТ 2.304—81 |
9 |
|
ГОСТ 2.735—68 |
Приложение 3 |
|
ГОСТ 2.737—68 |
Приложение 3 |
|
ГОСТ 2.739—68 |
Приложение 3 |
|
ГОСТ 2.782—68 |
Приложение 2 |
|
ГОСТ 2.784—70 |
Приложение 2 |
|
ГОСТ 21.106-78 |
Приложение 3 |
|
ГОСТ 21.107—78 |
Приложение 3 |
|
ГОСТ 21.108—78 |
Приложение 3 |
|
ГОСТ 23545—79 |
Приложение 3 |
|
ГОСТ 28130—89 |
Приложение 2 |
5. Переиздание (январь 1991 г.) с Изменением № 1, утвержденным в апреле 1989 г. (ИУС 7-89)
