МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
ДЛЯ СТРОИТЕЛЬСТВА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ТРУБОПРОВОДОВ
МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ В СТРОИТЕЛЬСТВЕ
МОСКВА
Предисловие
1 РАЗРАБОТАН Государственным проектным, конструкторским и научно-исследовательским институтом “СантехНИИпроект” и Центральным научно-исследовательским и проектно-эксперименталь-ным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект)
ВНЕСЕН Госстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование органа государственного управления строительством |
|
Азербайджанская Республика |
Госстрой Азербайджанской Республики |
|
Республика Армения |
Госупрархитектуры Республики Армения |
|
Республика Беларусь |
Госстрой Республики Беларусь |
|
Республика Казахстан |
Минстрой Республики Казахстан |
|
Кыргызская Республика |
Госстрой Кыргызской Республики |
|
Российская Федерация |
Госстрой России |
|
Республика Таджикистан |
Госстрои Республики Таджикистан |
|
Украина |
Минстройархитектуры Украины |
3 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 5 апреля 1994 г. № 18— 30
4 ВЗАМЕН ГОСТ 21.106—78
5 ПЕРЕИЗДАНИЕ. Август 1995 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Система проектной документации для строительства
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ТРУБОПРОВОДОВ
System of building design document.
Pipelines. Symbols for presentation
Дата введения 1994—07—01
1 Настоящий стандарт устанавливает условные обозначения трубопроводов и их элементов на чертежах и схемах технологических, тепломеханических, санитарно-технических и других систем, сетей, коммуникаций при проектировании предприятий, зданий и сооружений различного назначения.
2 Условное обозначение трубопровода состоит из графического условного обозначения или упрощенного изображения трубопровода и буквенно-цифрового или цифрового обозначения транспортируемой среды, характеризующего ее вид, назначение и параметры.
Буквой или первой цифрой обозначают вид транспортируемой среды, последующими цифрами — назначение и/или параметры транспортируемой среды.
3 Графические условные обозначения и упрощенные изображения трубопроводов и их элементов приведены в таблице 1.
4 Видимые участки проектируемых трубопроводов изображают сплошной толстой основной линией, невидимые (например, в перекрытых каналах) — штриховой линией той же толщины.
Существующие трубопроводы изображают соответственно сплошной или штриховой тонкой линией.
Таблица 1
|
Наименование |
Упрощенное изображение |
Условное обозначение |
|
1 Трубопровод |
|
|
|

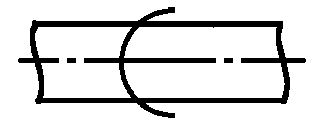

2 Трубопровод с вертикальным стояком, направленным вниз 3 Трубопровод с вертикальным стояком, направленным вверх |
|
|
|

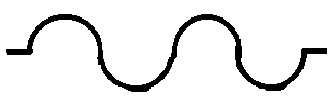

4 Трубопровод гибкий |
|
|
|
5 Пересечение трубопроводов без соединения |
|
|
|
6 Соединение элементов трубопровода |
|
|
|
а) общее назначение |
|
|
|

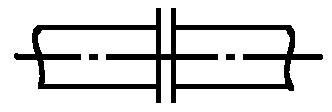

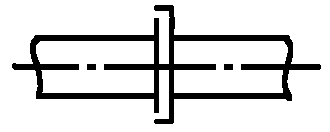

б) фланцевое |
|
|
|
в) муфтовое резьбовое |
|
|
|

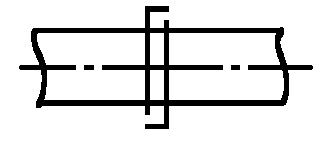

г) муфтовое быстро-разъемное |
|
|
|
д) раструбное |
|
|
|
7 Конец трубопровода с заглушкой (пробкой): |
|
|
|
а) общее обозначение |
|
|
|

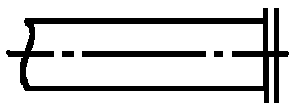

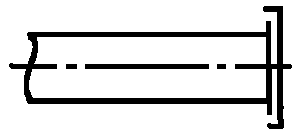

б) фланцевый |
|
|
|
в) муфтовый резьбовой |
|
|
|
г) раструбный |
|
|
|
8 Части соединительные трубопровода: |
|
|
|

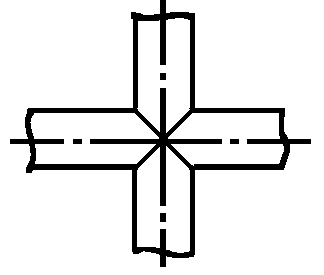

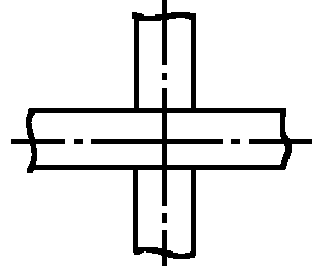

а) крестовина* |
|
|
|

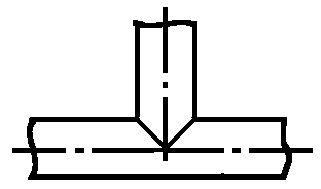

б) тройник* |
|
|
|
в) отвод* |
|
|
|

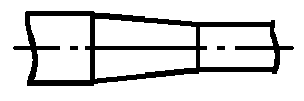

г) переход |
|
|
* Изображают в соответствии с их действительной конфигурацией

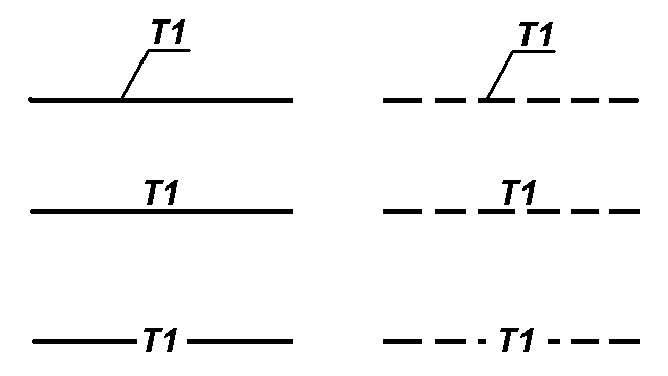

5 При изображении трубопровода на чертеже (схеме) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок или над линией трубопровода, а в необходимых случаях — в разрывах линий трубопроводов (рисунок 1).
Рисунок 1
Рисунок 2

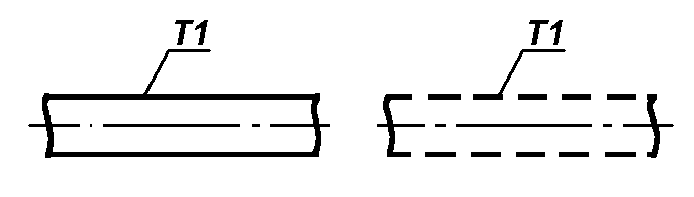

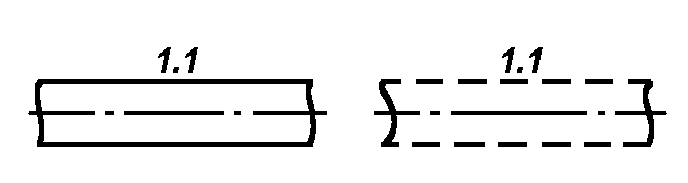

6 При упрощенных графических изображениях трубопровода ( две линии) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок (рисунок 2) или непосредственно над графическим изображением трубопровода (рисунок 3).
Рисунок 3
7 Количество проставляемых буквенно-цифровых или цифровых обозначений на линиях трубопроводов должно быть минимальным, но обеспечивающим понимание чертежа (схемы).
УДК 691:002:006.354 Ж01 ОКСТУ 0021
Ключевые слова: чертежи, схемы , условные обозначения трубопроводов, условные обозначения элементов трубопроводов
