ГОСТ 21.205-93
ГОСТ 21.205-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
ДЛЯ СТРОИТЕЛЬСТВА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ
САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ
МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
В СТРОИТЕЛЬСТВЕ
Предисловие
1 РАЗРАБОТАН Государственным проектным, конструкторским и научно-исследовательским институтом "СантехНИИпроект", Центральным научно-исследовательским и проектно-экспериментальным институтом инженерного оборудования городов, жилых и общественных зданий (ЦНИИЭП инженерного оборудования) и Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект)
ВНЕСЕН Госстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование органа государственного управления строительством |
|
Азербайджанская Республика |
Госстрой Азербайджанской Республики |
|
Республика Армения |
Госупрархитектура Республики Армения |
|
Республика Беларусь |
Госстрой Республики Беларусь |
|
Республика Казахстан |
Минстрой Республики Казахстан |
|
Кыргызская Республика |
Госстрой Кыргызской Республики |
|
Российская Федерация |
Госстрой России |
|
Республика Таджикистан |
Госстрой Республики Таджикистан |
|
Украина |
Минстройархитектуры Украины |
3 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России с 5 апреля 1994 г. № 18—29
4 ВВЕДЕН ВПЕРВЫЕ
5 Переиздание. Май 1995 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Система проектной документации для строительства
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ
САНИТАРНО-ТЕХНИЧЕСКИХ СИСТЕМ
System of design documents for construction.
Elements о f sanitary engineering systems — sumbols
Дата введения 1994—07—01
1 Настоящий стандарт устанавливает основные условные графические обозначения элементов санитарно-технических систем и буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.
2 В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 21.206—93 СПДС. Условные обозначения трубопроводов
ГОСТ 21.404—85 СПДС. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах
ГОСТ 21.609—83 СПДС. Газоснабжение. Внутренние устройства
3 Трубопроводы и их элементы на чертежах указывают условными графическими обозначениями и упрощенными изображениями по ГОСТ 21.206.
4 Размеры условных графических обозначений элементов систем на чертежах и схемах принимают без соблюдения масштаба.
На схеме, выполняемой в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний.
5 Графические обозначения элементов общего применения приведены в таблице 1.
Таблица 1
|
Наименование
|
Обозначение |
|
1 Фильтр
|
|
|
2 Подогреватель
|
|
|
3 Охладитель
|
|
|
4 Охладитель и подогреватель (терморегулятор)
|
|
|
5 Теплоутилизатор
|
|
|
6 Осушитель воздуха
|
|
|
7 Увлажнитель воздуха
|
|
|
8 Конденсатоотводчик (конденсационный горшок)
|
|
|
9 Отборное устройство* для установки контрольно-измерительного прибора
|
|
_____________
* Обозначение показано на трубопроводе.
6 Графические обозначения элементов систем внутренних водопровода и канализации приведены в таблице 2.
Таблица 2
|
|
Условное обозначение |
|
|
Наименование |
на видах сверху и на планах |
на видах спереди или сбоку, на разрезах и схемах |
|
1 Раковина
|
|
|
|
2 Мойка
|
|
|
|
3 Умывальник
|
|
|
|
4 Умывальник групповой*
|
|
|
|
5 Умывальник групповой круглый
|
|
|
|
6 Ванна
|
|
|
|
7 Ванна ножная
|
|
|
|
8 Поддон душевой
|
|
|
|
9 Бидэ
|
|
|
|
10 Унитаз
|
|
|
|
11 Чаша напольная
|
|
|
|
12 Писсуар настенный
|
|
|
|
13 Писсуар напольный
|
|
|
|
14 Слив больничный
|
|
|
|
15 Трап
|
|
|
|
16 Воронка спускная
|
|
|
|
17 Воронка внутреннего водостока
|
|
|
|
18 Сетка душевая
|
|
|
|
19 Фонтанчик питьевой
|
|
|
|
20 Автомат газированной воды
|
|
|
_____________
* Количество знаков "+" в обозначении должно соответствовать действительному количеству кранов.
7 Графические обозначения элементов систем отопления, вентиляции н кондиционирования приведены в таблице 3.
Таблица 3
|
|
Условное обозначение |
|
|
Наименование |
на видах сверху и на планах |
на видах спереди или сбоку, на разрезах и схемах |
|
1 Труба отопительная гладкая, регистр из гладких труб*
|
|
|
|
2 'Груба отопительная ребристая, регистр из ребристых труб, конвектор отопительный*
|
|
|
|
3 Радиатор отопительный
|
|
|
|
4 Прибор отопительный потолочный для лучистого отопления
|
|
|
|
5 Агрегат воздушно-отопительный**
|
|
|
|
6 Воздуховод
|
- |
- |
|
7 Воздуховод (под упрощен-ном графическом изобра-жении двумя линиями): а) круглого сечения***
|
|
|
|
б) прямоугольного сечения
|
|
|
|
8 Отверстие (решетка) для забора воздуха**
|
|
|
|
9 Отверстие (решетка) для выпуска воздуха**
|
|
|
|
10 Воздухораспределитель**
|
|
|
|
11 Местная вытяжка** (отсос, укрытие)
|
|
|
|
12 Дефлектор**
|
|
|
|
13 Зонт**
|
|
|
|
14 Заслонка (клапан) вентиля-ционная**
|
|
|
|
15 Шибер **
|
|
|
|
16 Клапан обратный вентиля-ционный**
|
|
|
|
17 Клапан огнезадерживаю-щий вентиляционный**
|
|
|
|
18 Лючок для замеров параметров воздуха и/или чистки воздуховодов**
|
|
|
|
19 Узел прохода вентиля-ционной шахты**
|
|
|
|
20 Камера вентиляционная приточная (кондиционер) **
|
|
|
|
21 Глушитель шума**
|
|
|
|
22 Грязевик
|
|
|
|
23 Канал подпольный
|
|
|
_____________
* В обозначении на видах, разрезах и схемах указывают графически действител ьное количество труб.
** Условное графическое обозначение применяют только на схемах.
*** Для воздуховодов круглого сечения диаметром до 500 мм включительно допускается на чертежах систем осевую линию не указывать.
Примечания:
1 Указанное в пункте 4 обозначение прибора допускается изображать упрощенно.
2 Указанные в пунктах 5, 8 — 21 элементы систем на видах сверху, планах, видах спереди или сбоку и на разрезах изображают упрощенно.
3 Указанные в пунктах 14 — 18 обозначения приведены на воздуховоде системы.
8 Графические обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода приведены в таблице 4.
Таблица 4
|
Наименование
|
Обозначение |
|
1 Направление потока жидкости
|
|
|
2 Направление потока воздуха
|
|
|
3 Линия механической связи
|
|
|
4 Регулирование
|
|
|
5 Привод: а) ручной
|
|
|
б) электромагнитный
|
|
|
в) электромашинный
|
|
|
г) мембранный
|
|
|
л) поплавковый
|
|
9 Графические обозначения баков, насосов, вентиляторов приведены в таблице 5.
Таблица 5
|
Наименование
|
Обозначение |
|
1 Бак: а) открытый под атмосферным давлением
|
|
|
б) закрытый с давлением выше атмос-ферного
|
|
|
в) закрытый с давлением ниже атмос-ферного
|
|
|
2 Форсунка
|
|
|
3 Насос ручной
|
|
|
4 Насос центробежный
|
|
|
5 Насос струйный (эжектор, инжектор, элеватор)
|
|
|
6 Вентилятор: а) радиальный
|
|
|
б) осевой
|
|
10 Графические обозначения элементов трубопроводов приведены в таблице 6.
Таблица 6
|
Наименование
|
Обозначение |
|
1 Изолированный участок трубопровода
|
|
|
2 Трубопровод в трубе (футляре)
|
|
|
3 Трубопровод в сальнике
|
|
|
4 Сифон (гидрозатвор)
|
|
|
5 Компенсатор: а) общее обозначение
|
|
|
б) П-образный
|
|
|
6 Вставка амортизационная
|
|
|
7 Место сопротивления в трубопроводе (шайба дроссельная, сужающее устройство расходомерное, диафрагма)
|
|
|
8 Опора (подноска) трубопровода: а ) неподвижная
|
|
|
б) подвижная
|
|
|
9 Патрубок компенсационный
|
|
|
10 Ревизия
|
|
11. Графические обозначения трубопроводной арматуры приведены в таблице 7.
Таблица 7
|
Наименование
|
Обозначение |
|
1 Клапан (вентиль) запорный: а) проходной
|
|
|
б ) угловой
|
|
|
2 Клапан (вентиль) трехходовой
|
|
|
3 Клапан (вентиль) регулирующий: а) проходной
|
|
|
б ) угловой
|
|
|
4 Клапан обратный :* а) проходной
|
|
|
б) угловой
|
|
|
5 Клапан предохранительный: а) проходной
|
|
|
б) угловой
|
|
|
6 Клапан дроссельный
|
|
|
7 Клапан редукционный**
|
|
|
8 Задвижка
|
|
|
9 Затвор поворотный
|
|
|
10 Кран: а) проходной
|
|
|
б) угловой
|
|
|
11 Кран трехходовой
|
|
|
12 Кран водоразборный
|
|
|
13 Кран писсуарный
|
|
|
14 Кран (клапан) пожарный
|
|
|
15 Кран поливочный
|
|
|
16 Кран двойной регулировки
|
|
|
17 Смеситель: а) общее обозначение
|
|
|
б) с душевой сеткой
|
|
|
18 Водомер
|
|
_____________
* Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному.
** Вершина треугольника должна быть направлена в сторону повышенного давления.
12. Буквенно-цифровые обозначения трубопроводов санитарно-технических систем (наружных сетей водоснабжения и канализации, теплоснабжения, внутренних водопровода н канализации, горячего водоснабжения, отопления, вентиляции и кондиционирования) приведены в таблице 8.
Таблица 8
|
Наименование |
Буквенно-цифровое обозначение |
|
1 Водопровод: а) общее обозначение |
В0 |
|
б) хозя йственно-питьевой* |
В 1 |
|
в) противопожарный* |
В 2 |
|
г) производственный:* — общее обозначение |
В 3 |
|
— оборотной воды, подающей |
В 4 |
|
— оборотной воды, обратный |
В5 |
|
— умягченной воды |
В6 |
|
— речной воды |
В 7 |
|
— речной осветленной воды |
В8 |
|
— подземной воды |
В9 |
|
2 Канализация : а) общее обозначение |
К0 |
|
б) бытовая |
К1 |
|
в) дождевая |
К2 |
|
г ) призводственная: — общее обозначение |
К3 |
|
— механически загрязненных вод |
К4 |
|
— иловая |
К5 |
|
— шламосодержащих вод |
К6 |
|
— химически загрязненных вод |
К7 |
|
— кислых вод |
К8 |
|
— щелочных вод |
К9 |
|
— кислотощелочных вод |
К10 |
|
— цианосодержащих вод |
К11 |
|
— хромосодержащих вод |
К12 |
|
3 Теплопровод: а) общее обозначение |
Т0 |
|
б) трубопровод горячей воды для отопления и вентиляции (в т.ч. кондиционирования), а также общий для отопления, вентиляции, горячего водоснабжения и технологических процессов: — подающий |
Т 1 |
|
— обратный |
Т2 |
|
в) трубопровод горячей воды для горячего водоснабжения: — подающий |
Т 3 |
|
— циркуляционный |
Т4 |
|
г) трубопровод горячей воды для технологических процессов: — подающий |
Т5 |
|
— обратный |
Т6 |
|
д) трубопровод: — пара (паропровод) |
Т7 |
|
— конденсата (конденсатопровод)
|
Т8 |
_____________
* В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно и противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах.
13 Буквенно-цифровые обозначения газопроводов принимают по ГОСТ 21.609, таблица 1.
14 Для трубопроводов систем водопровода и канализации, не предусмотренных таблицей 8, следует принимать обозначения с порядковой нумерацией в продолжение указанных в таблице 8.
Для теплопроводов, приведенных в таблице 8, при разных параметрах теплоносителя следует принимать обозначения:
— от Т11 до Т19 и от Т21 до Т29 для трубопроводов, указанных в пункте 3, перечисление б);
— от Т31 до Т39 и от Т41 до Т49 для трубопроводов, указанных в пункте 3, перечисление в);
— от Т51 до Т59 и от Т61 до Т69 для трубопроводов, указанных в пункте 3, перечисление г);
— от Т71 до Т79 и от Т81 до Т89 для трубопроводов, указанных в пункте 3, перечисление д).
Для теплопроводов, не предусмотренных таблицей 8, следует принимать обозначения от Т91 до Т99 независимо от вида транспортируемой среды и ее параметров.
15 Если требуется показать, что участок сети канализации или конденсатопровода является напорным, то буквенно-цифровое обозначение дополняют прописной буквой "Н", например: К4Н; Т8Н.
16 Примеры построения условных графических обозначений элементов санитарно-технических систем приведены в приложении А.
17 Примеры построения условных обозначений и упрощенных графических изображений элементов санитарно-технических систем в схемах, выполняемых в аксонометрических проекциях, приведены в приложении Б.
18 Условные обозначения приборов, средств автоматизации и линий связи принимают по ГОСТ 21.404.
Пример выполнения принципиальной технологической схемы вентиляционной системы с указанием приборов, средств автоматизации и линий связи приведен в приложении В.
ПРИЛОЖЕНИЕ А
(справочное)
ПРИМЕРЫ ПОСТРОЕНИЯ ОБОЗНАЧЕНИЙ
ЭЛЕМЕНТОВ СИСТЕМ
Таблица А. 1
|
Наименование
|
Обозначение |
|
1 Воздухоохладитель с форсуночным распылением
|
|
|
2 Подвод теплоносителя к подогревателю воздуха*
Примечание — Трубопровод подогре-вающей или охлаждающей среды изображают линиями, подведенными к сторонам квадрата
|
|
|
3 Заслонка вентиляционная с электромагнитным приводом
|
|
|
4 Вентилятор радиальный с электрома-шинным приводом
|
|
|
5 Клапан регулирующий с электрома-шинным приводом
|
|
_____________
* Трубопровод подогревающей или охлаждающей среды изображают линиями, подведенными к сторонам квадрата.
ПРИЛОЖЕНИЕ Б
(справочное)
ПРИМЕРЫ ПОСТРОЕНИЯ УСЛОВНЫХ ОБОЗНАЧЕНИЙ И УПРОЩЕННЫХ ИЗОБРАЖЕНИЙ ЭЛЕМЕНТОВ СИСТЕМ
В СХЕМАХ, ВЫПОЛНЯЕМЫХ В АКСОНОМЕТРИЧЕСКИХ ПРОЕКЦИЯХ
Таблица Б.1
|
Наименование
|
Обозначение (упрощенное изображение ) |
|
1 Трубопровод (воздуховод)
|
|
|
2 Подогреватель воздуха
|
|
|
3 Вентилятор радиальный
|
|
|
4 Циклон
|
|
|
5 Коллектор
|
|

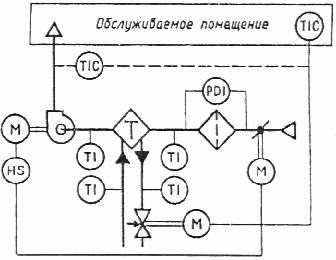

ПРИЛОЖЕНИЕ В
(справочное)
ПРИМЕР ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ
ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ
Примечание — Буквенные обозначения измеряемых величин и функциональных признаков приборов, указанные на схеме и в таблице, приняты по ГОСТ 21.404.
|
Обозначение |
Измеряемая величина |
Функциональный признак прибора |
|
Т |
Темпера тура |
— |
|
Р |
Давление |
— |
|
D |
Перепад |
— |
|
H |
Ручное воздействие |
— |
|
I |
— |
Показание |
|
С |
— |
Автоматическое регулирование |
|
S |
— |
Включение, отключение, блокировка |
УДК 691: 002:006.354
Ж01
Ключевые слова : чертежи, схемы, условные графические обозначения элементов систем, буквенно-цифровые обозначения трубопроводов.
ОКСТУ 0021
