ГОСТ 26434-85
ГОСТ 26434-85
УДК 624.012.45-413: 006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ЖИЛЫХ ЗДАНИЙ
Типы и основные параметры
Reinforced concrete panels for floors in residential
buildings. Types and basic parameters
ОКП 58 4200
Дата введения 1986-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
ИСПОЛНИТЕЛИ
Л.С.Экслер (руководитель темы); И.В.Гаврилова; А.А.Тучнин, канд.техн.наук; Д.К.Баулин; В.С.Зырянов, канд.техн.наук; М.Ф.Евсеева; В.И.Деньщиков
2. ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
Зам. председателя С.Г. Змеул
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 29 декабря 1984 г. N 235
ГОСТ 26434-85 заменен с 01.01.92 в части типов, основных размеров и параметров железобетонных многопустотных плит на ГОСТ 9561-91 (ИУС N 2 1992г., стр.8)*.
1. Настоящий стандарт распространяется на сборные железобетонные плиты, изготовляемые из конструкционных тяжелого и легкого бетонов и предназначенные для несущей части перекрытий жилых зданий.
Стандарт устанавливает типы, основные размеры и параметры плит, которые следует предусматривать в разрабатываемых новых и пересматриваемых действующих стандартах (технических условиях) и типовой проектной документации на плиты конкретных типов.
2. Плиты подразделяют на следующие типы:
1П - сплошные однослойные плиты толщиной 120 мм;
2П - то же, толщиной 160 мм;
1ПК - многопустотные плиты толщиной 220 мм, с круглыми пустотами диаметром 159 мм;
2ПК - то же, с круглыми пустотами диаметром 140 мм;
ПБ - многопустотные плиты толщиной 220 мм безопалубочного формования.
Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.
Примечание. Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.
2.1. Плиты всех типов могут быть предусмотрены для опирания по двум или трем сторонам или по контуру.
2.2. В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размерами, установленными для перекрытий общественных зданий.
3. Координационные длина и ширина плит должны соответствовать указанным в табл. 1.
Таблица 1
|
Типоразмер плиты |
Координационные размеры плиты, мм |
Масса плиты (справочная), т |
|
|
|
Длина,
|
Ширина,
|
|
|
1 |
2 |
3 |
4 |
|
Плиты типа 1П |
|||
|
1П30.48 |
|
4800 |
4,3 |
|
1П30.54 |
3000 |
5400 |
4,9 |
|
1П30.60 |
|
6000 |
5,4 |
|
1П30.66 |
|
6600 |
5,9 |
|
1П36.48 |
|
4800 |
5,2 |
|
1П36.54 |
3600 |
5400 |
5,8 |
|
1П36.60 |
|
6000 |
6,5 |
|
1П36.66 |
|
6600 |
7,1 |
|
Плиты типа 2П |
|||
|
2П24.60 |
2400 |
6000 |
5,8 |
|
2П30.48 |
|
4800 |
5,8 |
|
2П30.54 |
3000 |
5400 |
6,5 |
|
2П30.60 |
|
6000 |
7,2 |
|
2П36.24 |
|
2400 |
3,5 |
|
2П36.30 |
|
3000 |
4,3 |
|
2П36.36 |
3600 |
3600 |
5,2 |
|
2П36.48 |
|
4800 |
6,9 |
|
2П36.54 |
|
5400 |
7,8 |
|
2П36.60 |
|
6000 |
8,6 |
|
2П60.12 |
|
1200 |
2,9 |
|
2П60.24 |
6000 |
2400 |
5,8 |
|
2П60.30 |
|
3000 |
7,2 |
|
2П60.36 |
|
3600 |
8,7 |
|
Плиты типов 1ПК и ПБ |
|||
|
1ПК24.10 |
|
1000 |
0,8 |
|
1ПК24.12 |
|
1200 |
0,9 |
|
1ПК24.15 |
|
1500 |
1,1 |
|
1ПК24.18 |
2400 |
1800 |
1,3 |
|
1ПК24.24 |
|
2400 |
1,8 |
|
1ПК24.30 |
|
3000 |
2,2 |
|
1ПК24.36 |
|
3600 |
2,7 |
|
1ПК30.10 |
|
1000 |
0,9 |
|
1ПК30.12 |
|
1200 |
1,1 |
|
1ПК30.15 |
|
1500 |
1,4 |
|
1ПК30.18 |
3000 |
1800 |
1,7 |
|
1ПК30.24 |
|
2400 |
2,2 |
|
1ПК30.30 |
|
3000 |
2,8 |
|
1ПК30.36 |
|
3600 |
3,3 |
|
1ПК36.10 |
|
1000 |
1,1 |
|
1ПК36.12 |
|
1200 |
1,3 |
|
1ПК36.15 |
|
1500 |
1,7 |
|
1ПК36.18 |
3600 |
1800 |
2,0 |
|
1ПК36.24 |
|
2400 |
2,7 |
|
1ПК36.30 |
|
3000 |
3,3 |
|
1ПК36.36 |
|
3600 |
4,0 |
|
1ПК42.10 |
|
1000 |
1,3 |
|
1ПК42.12 |
|
1200 |
1,6 |
|
1ПК42.15 |
4200 |
1500 |
2,0 |
|
1ПК42.18 |
|
1800 |
2,3 |
|
1ПК42.24 |
|
2400 |
3,1 |
|
1ПК42.30 |
|
3000 |
3,9 |
|
1ПК42.36 |
|
3600 |
4,7 |
|
1ПК48.10 |
|
1000 |
1,5 |
|
1ПК48.12 |
|
1200 |
1,8 |
|
1ПК48.15 |
|
1500 |
2,2 |
|
1ПК48.18 |
4800 |
1800 |
2,7 |
|
1ПК48.24 |
|
2400 |
3,6 |
|
1ПК48.30 |
|
3000 |
4,5 |
|
1ПК48.36 |
|
3600 |
5,4 |
|
1ПК51.10 |
|
1000 |
1,6 |
|
1ПК51.12 |
|
1200 |
1,9 |
|
1ПК51.15 |
|
1500 |
2,4 |
|
1ПК51.18 |
5100 |
1800 |
2,9 |
|
1ПК51.24 |
|
2400 |
3,8 |
|
1ПК51.30 |
|
3000 |
4,8 |
|
1ПК51.36 |
|
3600 |
5,7 |
|
1ПК54.10 |
|
1000 |
1,7 |
|
1ПК54.12 |
|
1200 |
2,0 |
|
1ПК54.15 |
|
1500 |
2,5 |
|
1ПК54.18 |
5400 |
1800 |
3,0 |
|
1ПК54.24 |
|
2400 |
4,0 |
|
1ПК54.30 |
|
3000 |
5,0 |
|
1ПК54.36 |
|
3600 |
6,0 |
|
1ПК60.10 |
|
1000 |
1,9 |
|
1ПК60.12 |
|
1200 |
2,2 |
|
1ПК60.15 |
|
1500 |
2,8 |
|
1ПК60.18 |
6000 |
1800 |
3,3 |
|
1ПК60.24 |
|
2400 |
4,5 |
|
1ПК60.30 |
|
3000 |
5,6 |
|
1ПК60.36 |
|
3600 |
6,7 |
|
1ПК63.10 |
|
1000 |
2,0 |
|
1ПК63.12 |
|
1200 |
2,4 |
|
1ПК63.15 |
|
1500 |
3,0 |
|
1ПК63.18 |
6300 |
1800 |
3,5 |
|
1ПК63.24 |
|
2400 |
4,7 |
|
1ПК63.30 |
|
3000 |
5,9 |
|
1ПК63.36 |
|
3600 |
7,1 |
|
1ПК66.10 |
|
1000 |
2,1 |
|
1ПК66.12 |
|
1200 |
2,5 |
|
1ПК66.15 |
|
1500 |
3,1 |
|
1ПК66.18 |
6600 |
1800 |
3,7 |
|
1ПК66.24 |
|
2400 |
5,0 |
|
1ПК66.30 |
|
3000 |
6,2 |
|
1ПК66.36 |
|
3600 |
7,4 |
|
1ПК72.10 |
|
1000 |
2,3 |
|
1ПК72.12 |
|
1200 |
2,7 |
|
1ПК72.15 |
|
1500 |
3,3 |
|
1ПК72.18 |
7200 |
1800 |
4,0 |
|
1ПК72.24 |
|
2400 |
5,4 |
|
1ПК72.30 |
|
3000 |
6,7 |
|
1ПК72.36 |
|
3600 |
8,1 |
|
Плиты типа 2ПK |
|||
|
2ПK18.30 |
|
3000 |
2,2 |
|
2ПK18.36 |
1800 |
3600 |
2,6 |
|
2ПK18.60 |
|
6000 |
4,4 |
|
2ПК24.54 |
|
5400 |
5,2 |
|
2ПК24.60 |
2400 |
6000 |
5,8 |
|
2ПК24.66 |
|
6600 |
6,3 |
|
2ПК30.36 |
|
3600 |
4,3 |
|
2ПК30.48 |
|
4800 |
5,8 |
|
2ПК30.54 |
|
5400 |
6,5 |
|
2ПК30.60 |
3000 |
6000 |
7,2 |
|
2ПК30.66 |
|
6600 |
7,9 |
|
2ПК30.72 |
|
7200 |
8,6 |
|
2ПК60.12 |
|
1200 |
2,9 |
|
2ПК60.24 |
6000 |
2400 |
5,8 |
|
2ПК60.30 |
|
3000 |
7,2 |
|
2ПК60.36 |
|
3600 |
8,6 |
Примечания:
1. Для плит типа ПБ в обозначении типоразмера, приведенном в таблице, следует заменить 1ПК на ПБ.
2. Масса плит
приведена для плит из тяжелого бетона средней плотности 2500 кг/м
.
3. Направление расчетного пролета плит типа 1ПК устанавливают параллельным длине или ширине плит.
3.1. Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания (черт. 1).В случаях, когда согласно СТ СЭВ 1001- 78 во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или его половины (черт. 2).
-
координационная длина плиты;
и
- расстояние соответственно
между поперечными и продольными координационными осями здания

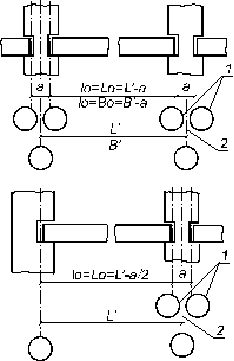

Черт. 1
1 -
координационные оси здания; 2 - разбивочная ось здания;
- координационная длина
плиты;
и
- расстояние соответственно между поперечными и продольными
координационными осями здания; L’ и В’ - расстояние соответственно между поперечными
и продольными разбивочными осями здания; а - расстояние
между парными координационными осями
Черт. 2
4.
Конструктивную длину и ширину плит следует принимать равными
соответствующему координационному размеру (табл. 1), уменьшенному на
размер зазора между смежными плитами
,
указанный в табл. 2.
При наличии в
местах сопряжения плит разделяющих элементов, геометрические оси
которых совмещены с координационными осями (например, монолитные
антисейсмические пояса), конструктивную длину плит следует принимать
равной соответствующему координационному размеру (табл. 1),
уменьшенному на размер разделяющего элемента
,
указанный в табл. 2.
Таблица 2
|
Область применения плиты |
Тип плиты |
Дополнительный размер, учитываемый при определении конструктивного размера плиты, мм |
|||
|
|
|
Длина |
Ширина |
||
|
|
|
|
|
|
|
|
Здания со стенами из кирпича, камней и блоков, за исключением зданий с расчетной сейсмичностью 7 баллов и более |
1ПК ПБ |
20 |
- |
- |
10 - для плит шириной менее 2400 |
|
Здания со стенами из кирпича, камней и блоков с расчетной сейсмичностью 7 баллов и более |
1ПК |
20 |
140 |
- |
20 - для плит шириной 2400 и более |
|
Крупнопанельные здания, в том числе здания с расчетной сейсмичностью 7 баллов и более |
1П 2П 2ПК |
20 |
- |
60 |
20 |
Примечание. При определении конструктивной длины плиты перекрытия следует учитывать один из дополнительных размеров, указанных в таблице.
В случае
необходимости перекрытия плитой пространства, превышающего расстояние
между соседними координационными осями здания (например, для плит,
опираемых на всю толщину стены лестничной клетки крупнопанельных
зданий с поперечными несущими стенами), конструктивную длину следует
принимать равной соответствующему координационному размеру (табл. 1),
увеличенному на размер
,
указанный в табл. 2.
5. Плиты в
зависимости от их расположения в перекрытиях применяют под расчетные
равномерно распределенные нагрузки (без учета собственного веса
плит), равные 3,0; 4,5; 6,0 и 8,0 кПа (соответственно 300, 450, 600 и
800 кгс/м
).
6. Плиты должны обеспечивать предел огнестойкости, предусмотренный СНиП II-2-80 в зависимости от требуемой степени огнестойкости здания.
7. Индексы изоляции воздушного шума плит и индексы приведенного уровня ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия согласно СНиП II-12-77, приведены в табл. 3. Конструкции пола, применяемые в перекрытиях, в зависимости от типа плиты, приведены в рекомендуемом приложении.
Таблица 3
|
Тип плиты |
Средняя плотность |
Значение индекса, дБ |
|
|
|
бетона
плиты, кг/м |
изоляции воздушного шума плиты |
приведенного уровня ударного шума под плитой |
|
1П |
1800-2500 |
45-47 |
88-84 |
|
2П |
2200-2500 |
49-50 |
83-81 |
|
1ПК |
2200-2500 |
50-51 |
85-84 |
|
|
1600-2000 |
47-49 |
87-86 |
|
2ПК |
2200-2500 |
51-52 |
82-81 |
Примечание. Для плит типа ПБ параметры звукоизоляции устанавливают в зависимости от формы и размеров пустот.
8. Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779-82. Категория нижней потолочной бетонной поверхности плит устанавливается А2 по ГОСТ 13015.0-83.
9. Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009- 78.
Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит обозначение типа плиты и ее конструктивные длину и ширину в дециметрах (значения которых округляют до целого числа).
Во второй группе указывают:
значение расчетной нагрузки в кПа;
класс напрягаемой арматуры для предварительно напряженных плит;
вид бетона для плит, изготовляемых из легкого бетона (обозначаемый прописной буквой Л).
В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит и их стойкость к сейсмическим и другим воздействиям, а также обозначения конструктивных особенностей плит (наличие, размеры и расположение проемов, вид и расположение арматурных выпусков и закладных изделий и др.).Особые условия применения плит обозначают прописными буквами, а конструктивные особенности плит - строчными буквами или арабскими цифрами.
Пример условного
обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм,
под расчетную нагрузку 4,5 кПа (450 кгс/м),
изготовляемой из тяжелого бетона с напрягаемой арматурой класса Ат-V:
1ПК60.15-4,5АтV
Приложение
Рекомендуемое
ПРИМЕНЯЕМЫЕ КОНСТРУКЦИИ ПОЛА
|
Тип плиты |
Конструкция пола |
|
|
перекрытия |
Наименование |
Характеристика |
|
1П |
Пустотный пол |
Пол, состоящий из твердого покрытия по лагам и звукоизоляционных прокладок, уложенных на плиты перекрытия |
|
|
Плавающий пол |
Пол, состоящий из покрытия, жесткого основания |
|
2П, 1ПК |
Пустотный пол, плавающий пол |
в виде монолитной или сборной стяжки и сплошного звукоизоляционного слоя из упругомягких или сыпучих материалов,уложенных на плиты перекрытия |
|
|
Однослойный пол по выравнивающей стяжке |
Пол, состоящий из покрытия (линолеума на тепло- и звукоизоляционной основе), уложенного на выравнивающую стяжку |
|
|
Беспустотный слоистый пол |
Пол, состоящий из твердого покрытия и тонкой звукоизоляционной прослойки, уложенных непосредственно на плиты перекрытия или на выравнивающую стяжку |
|
2ПК |
Однослойный пол |
Пол, состоящий из покрытия (линолеума на тепло- и звукоизоляционной основе),уложенного непосредственно на плиты перекрытия или на выравнивающую стяжку |
