ГОСТ 25809-96
ГОСТ 25809-96
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СМЕСИТЕЛИ И КРАНЫ ВОДОРАЗБОРНЫЕ
Типы и основные размеры
Water supply mixing valves and taps.
Types and principal dimensions
Дата введения 1998—01—01
Предисловие
1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИсантехники) Российской Федерации
ВНЕСЕН Минстроем России
2 ПРИНЯТ Межгосударственной Научно-технической Комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 15 мая 1996 г.
За принятие проголосовали
|
Наименование государства |
Наименование органа государственного управления строительством |
|
Республика Азербайджан Республика Армения Республика Белоруссия Республика Казахстан Киргизская Республика Республика Молдова
Российская Федерация Республика Таджикистан Республика Узбекистан Украина |
Госстрой Азербайджанской Республики Министерство градостроительства Республики Армения Госстрой Республики Белоруссия Минстрой Республики Казахстан Госстрой Киргизской Республики Департамент Архитектуры и строительства Республики Молдова Минстрой России Госстрой Республики Таджикистан Госкомархитектстрой Республики Узбекистан Госкомградостроительства Украины |
3 Постановлением Минстроя России от 25 декабря 1997 г. № 18—73 межгосударственный стандарт ГОСТ 25809—96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
4 ВЗАМЕН ГОСТ 25809-83
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на водоразборные смесители и краны для умывальников, рукомойников, моек, раковин, ванн, душа, бидэ, предназначенные для подачи и смешения холодной и горячей (температурой до 75 °С) воды, поступающей из централизованных или местных систем холодного и горячего водоснабжения при рабочем давлении от 0,05 до 0,63 МПа или от 0,05 до 1,0 МПа.
Обязательные требования изложены в пунктах 3.2, 3.4 — 3.16.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8870—79 Колонки водогрейные для ванн. Технические условия
ГОСТ 19681—94 Арматура санитарно-техническая водоразборная. Общие технические условия
3 ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
3.1 Обозначения, определяющие тип смесителя или крана: См — смеситель, Кр — кран, Ум — для умывальника, М — для мойки, В — для ванны, ВУ — общий для ванны и умывальника, Дш — для душа, бд — для бидэ, К — для водогрейной колонки, Д — двухрукояточный, О — однорукояточный, Л — локтевой, Р — с подводками в раздельных отверстиях, Ц — центральный (с подводками, размещенными в одном отверстии), Б — набортный, Н — настенный, 3 — застенный, Шл — с душевой сеткой на гибком шланге, Шт — с душевой сеткой на штанге, Тр — с душевой сеткой на стационарной трубке, Щб — со щеткой с набортным креплением, Щн — со щеткой с настенным креплением, А — излив с аэратором, Ив — излив выдвижной, Ст — излив со струевыпрямителем, р — излив с развальцованным носиком.
3.2 Условное обозначение типа смесителя или крана в технической документации или при заказе должно состоять из букв: См — для смесителя или Кр — для крана, типа смесителя или крана, указанного последовательным набором буквенных обозначений, приведенных в 3.1, и обозначения настоящего стандарта.
В условное обозначение настенного смесителя перед обозначением настоящего стандарта добавляют цифры 10 или 15 в зависимости от межцентрового расстояния штуцеров 100 или 150 мм.
Пример условного обозначения типа смесителя для умывальника, однорукояточного, центрального, набортного, с аэратором:
См-УмОЦБА ГОСТ 25809-96
То же, для мойки двухрукояточного, центрального, набортного с аэратором:
См-МДЦБА ГОСТ 25809-96
То же, для ванны, однорукояточного, раздельного, настенного, с душевой сеткой на гибком шланге и штанге, со струевыпрямителем и межцентровым расстоянием 150 мм:
См-ВОРНШлШтСт-15 ГОСТ 25809-96
То же, общего для ванны и умывальника, двухрукояточного, раздельного, настенного, с душевой сеткой на гибком шланге, с аэратором и межцентровым расстоянием 150 мм:
См-ВУДРНШлА-15 ГОСТ 25809-96
То же, для душа, двухрукояточного, раздельного, настенного, с душевой сеткой на стационарной трубке и межцентровым расстоянием 150 мм:
См-ДшДРНТр-15 ГОСТ 25809-96
3.3 Форма и конструкция корпусов смесителей и кранов, переключателей воды, изливов, аэраторов, душевых трубок, шлангов, душевых сеток, щеток, маховичков вентильных головок или рукояток, деталей присоединения смесителей и кранов к сетям холодной и горячей воды, крепления душевых сеток к стене или на корпусе смесителя настоящим стандартом не регламентируются, а определяются рабочими чертежами.
3.4 Настенные смесители изготовляют с расстоянием между центрами штуцеров для присоединения патрубков подвода воды, равным 100 и 150 мм, в соответствии с заказами потребителей.
3.5 Изливы смесителей и кранов изготавливают с аэратором, струевыпрямителем или развальцованным носиком.
3.6 Основные и присоединительные размеры смесителей и кранов и предельные отклонения от размеров должны соответствовать указанным на рисунках 1—29 и в таблицах 1—11.
3.7 Центральные смесители для умывальников, моек изготовляют с литым тройником или с гибкими трубками, предназначенными для присоединения смесителя к сетям холодной и горячей воды, основные размеры которых указаны на рисунке 22.
3.8 Основные размеры седла клапана и резьбы седла для присоединения вентильных головок должны соответствовать указанным на рисунке 24.
3.9 Размер резьбы накидных гаек и штуцеров для присоединения душевых трубок и шлангов должен быть G =1/2 - В, а поворотных изливов — G 3/4 - В.
3.10 Размер резьбы узла присоединения душевой сетки к душевой трубке и трубке рукоятки гибкого шланга должен быть G 1/2-B.
3.11 Размеры резьбы узла присоединения аэратора к изливам должны соответствовать указанным на рисунке 25.
3.12 Смесители и краны центральные набортные должны иметь размер корпуса, обеспечивающий их монтаж на отверстии мойки, раковины, умывальника или рукомойника диаметром 34 мм.
3.13 Гибкие подводки центральных и набортных смесителей (рисунок 22) должны обеспечивать удобство монтажа (гибку без применения дополнительного инструмента).
3.14 Патрубки для присоединения настенных смесителей к сетям холодной и горячей воды должны иметь эксцентриситет не менее 3 мм и внутренние реборды или наружные лыски для завинчивания их в муфту или угольник.
3.15 Конструкция смесителей к водогрейным колонкам должна исключать возможность повышения давления в водяном баке колонки выше 0,1 МПа.
3.16 Предприятия-изготовители должны поставлять смесители и краны комплектно. В комплект входит смеситель или кран со всеми деталями (облицовочные шайбы, патрубки или узлы присоединения к сетям холодной или горячей воды, детали крепления, прокладки и т.д.), предусмотренными технической документацией.
3.17 Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение, указания по монтажу и эксплуатации смесителей и кранов и гарантии изготовителя — по ГОСТ 19681.
3.18 Время действия порционных полуавтоматических смесителей и кранов не должно превышать 60 с.
Таблица 1
|
L |
Н |
Область применения |
|
мм, не менее |
|
|
|
110 |
70 |
В смесителях для умывальников |
|
180 |
130 |
В смесителях для моек с одной чашей |
|
240 |
130 |
То же, с двумя чашами |

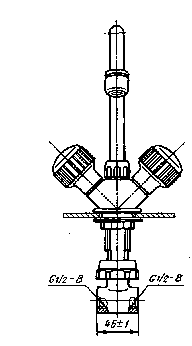

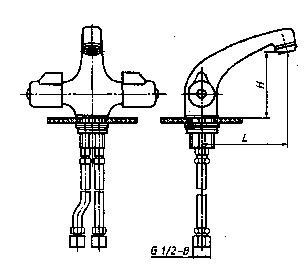

Рисунок 1 — Смеситель для умывальника и мойки двухрукояточный центральный набортный, излив с аэратором. Типы См-УмДЦБА, См-МДЦБА
Таблица 2
|
L |
Н |
Область применения |
|
мм, не менее |
|
|
|
110 |
70 |
В смесителях для умывальников |
|
180 |
130 |
В смесителях для моек с одной чашей |
|
240 |
130 |
То же, с двумя чашами |
Рисунок 2 — Смеситель для умывальника и мойки двухрукояточный центральный набортный, излив с аэратором. Типы См-УмДЦБА, См-МДЦБА

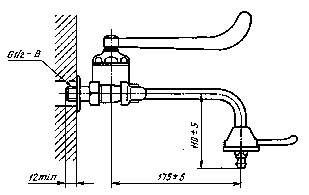

Рисунок 3 — Смеситель для умывальника однорукояточный локтевой с подводками в раздельных отверстиях настенный. Тип См-УмОЛРН
Рисунок 4 — Смеситель для умывальника двухрукояточный с подводками в раздельных отверстиях застенный, излив с аэратором. Тип См-УмДРЗА

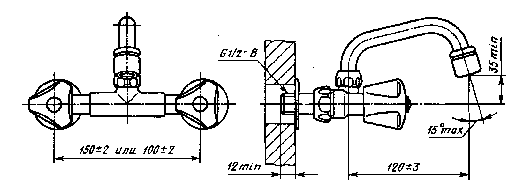

Рисунок 5 — Смеситель для умывальника двухрукояточный с подводками в раздельных отверстиях настенный, излив с аэратором. Тип См-УмДРНА
Таблица 3
|
L |
Н |
Область применения |
|
мм, не менее |
|
|
|
110 |
70 |
В смесителях для умывальников |
|
180 |
130 |
В смесителях для моек с одной чашей |
|
240 |
130 |
То же, с двумя чашами |
Рисунок 6 — Смеситель для умывальника и мойки двухрукояточный с подводками в раздельных отверстиях набортный, излив с аэратором. Типы См-УмДРБА, См-МДРБА
Таблица 4
|
L |
Н |
Область применения |
|
мм, не менее |
|
|
|
110 |
70 |
В смесителях для умывальников |
|
180 |
130 |
В смесителях для моек с одной чашей |
|
240 |
130 |
То же, с двумя чашами |

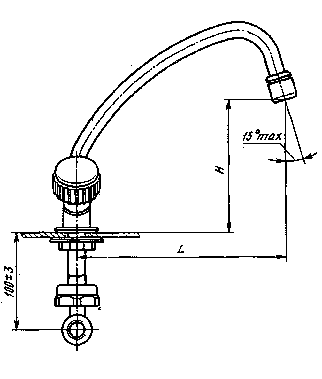

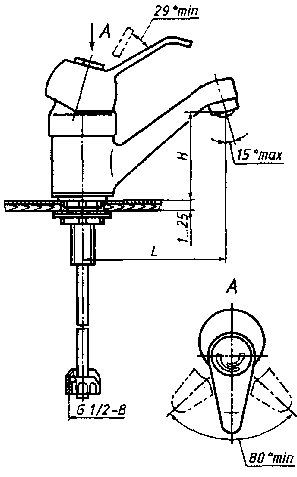

Рисунок 7 — Смеситель для умывальника и мойки однорукояточный центральный набортный, излив с аэратором. Типы См-УмОЦБА, См-МОЦБА
Таблица 5
|
L, мм, не менее |
Область применения |
|
180 240 |
В смесителях для моек с одной чашей То же, с двумя чашами |

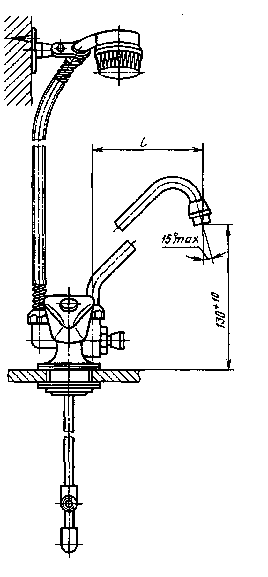

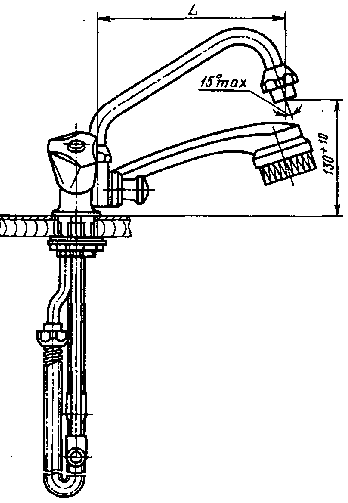

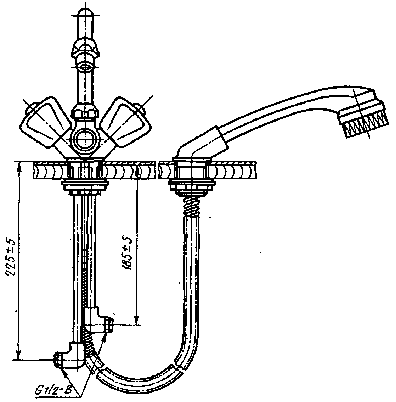

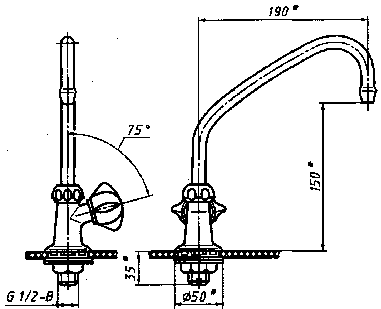

Рисунок 8 — Смеситель для мойки двухрукояточный центральный набортный со щеткой с набортным креплением, излив с аэратором. Тип См-МДЦБЩбА
Таблица 6
|
L, мм,не менее |
Область применения |
|
180 240 |
В смесителях для моек с одной чашей То же, с двумя чашами |

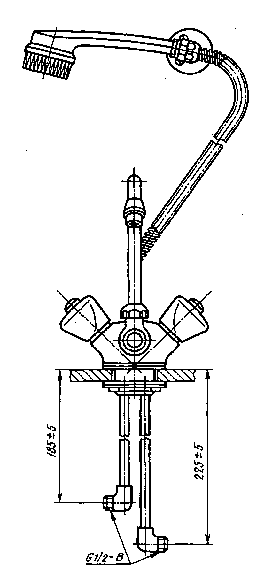

Рисунок 9 — Смеситель для мойки двухрукояточный центральный набортный со щеткой с настенным креплением, излив с аэратором. Тип См-МДЦБЩнА
Таблица 7
|
L, мм, не менее |
Область применения |
|
110 180 240 |
В смесителях для умывальников В смесителях для моек с одной чашей То же, с двумя чашами |
Рисунок 10 — Смеситель для умывальника и мойки двухрукояточный с подводками в раздельных отверстиях настенный, излив с аэратором. Типы См-УмДРНА, См-МДРНА
Таблица 8
|
L, мм,не менее |
Область применения |
|
180 240 |
В смесителях для моек с одной чашей То же, с двумя чашами |
Рисунок 11 — Смеситель для мойки двухрукояточный с подводками в раздельных отверстиях настенный со щеткой с настенным креплением, излив с развальцованным носиком. Тип См-МДРНЩнр
___________
* Справочный размер.

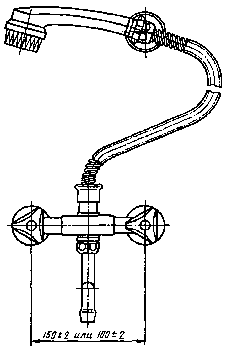

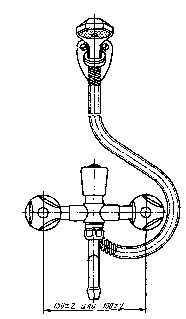

Рисунок 12 — Смеситель общий для ванны и умывальника двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге, излив с развальцованным носиком. Тип См-ВУДРНШлр
Рисунок 13 — Смеситель общий для ванны и умывальника двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на штанге, излив с развальцованным носиком. Тип См-ВУДРНШтр
___________
* Справочный размер.

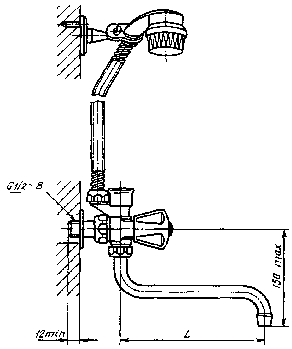

Рисунок 14 — Смеситель для ванны двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге. Тип См-ВДРНШл

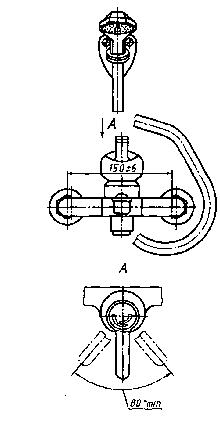

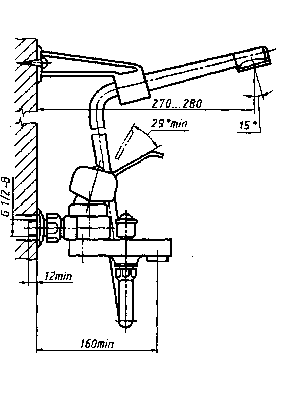

Рисунок 15 — Смеситель для ванны однорукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге, излив с аэратором. Тип См-ВОРНШлА

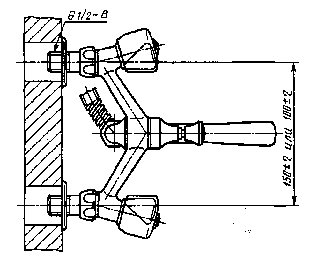

Рисунок 16 — Смеситель для ванны двухрукояточный с подводками в раздельных отверстиях застенный. Тип См-ВДРЗ
__________
* Справочный размер.
Рисунок 17 — Смеситель для душа двухрукояточный с подводками в раздельных отверстиях застенный с душевой сеткой на штанге. Тип См-ДшДРЗШт
___________
* Справочный размер.

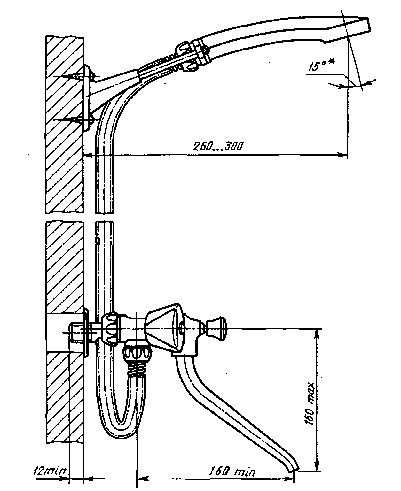

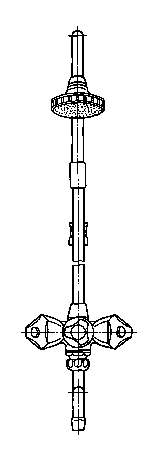

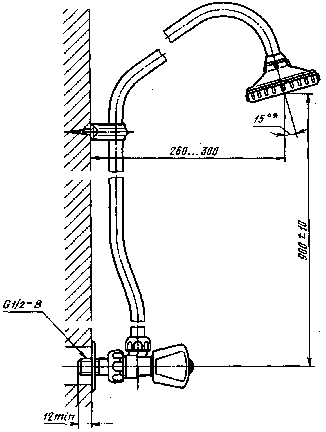

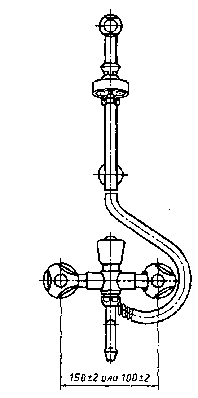

Рисунок 18 — Смеситель для душа двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге. Тип См-ДшДРНШл
________
* Справочный размер.

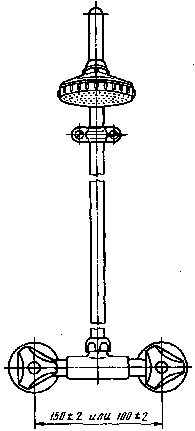

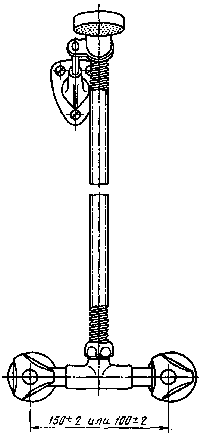

Рисунок 19 — Смеситель для душа двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на стационарной трубке. Тип См-ДшДРНТр
_________
* Справочный размер.
Таблица 9
В миллиметрах
|
А ±10 |
В ±20 |
Область применения |
|
1112 |
530 |
В смесителях к колонкам типов КВЭ-1 и КВЦ-1 ГОСТ 8870 |
|
800 |
652 |
То же, типа КВЭ-П |
L = (160±5) мм — в смесителях к колонке только для ванн;
L = (310±6) мм — в смесителях к колонке, общих для ванны и умывальника

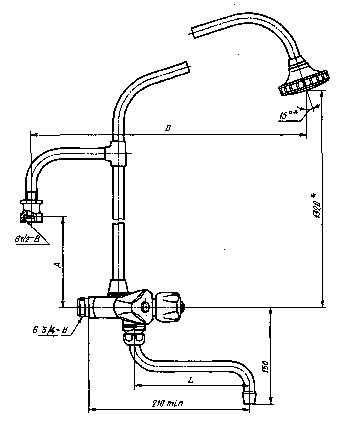

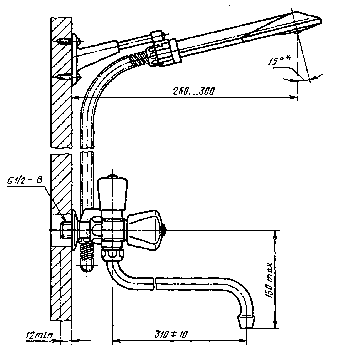

Рисунок 20 — Смеситель для водогрейной колонки двухрукояточный настенный с душевой сеткой на стационарной трубке. Тип См-КДНТр
|
Рисунок 21 — Смеситель для бидэ двухрукояточный центральный набортный. Тип См-БдДЦБ |
Рисунок 22 — Основные размеры гибких медных подводок для присоединения центральных, набортных смесителей к сетям холодной и горячей воды |
-
Условный проход арматуры D у, мм
Размер резьбы D
15
20
М18х1-6Н,
G1/2-B G1/2-B
Рисунок 23 — Присоединительные размеры корпусов вентильных головок водоразборной и смесительной санитарно-технической арматуры
|
Для вентильных головок с вращательным и возвратно-поступательным движением клапана |
Для вентильных головок с керамическими запорными элементами |
Рисунок 24 — Основные размеры седла клапана и резьб для присоединения вентильных головок
|
С внешней резьбой |
С внутренней резьбой |
|
Рисунок 25 — Размеры резьбы узла присоединения аэратора к изливам |
Рисунок 26 — Размеры конца шпинделя вентильных головок водоразборной санитарно-технической арматуры |
Таблица 11
Размеры в миллиметрах
|
Тип крана |
Резьба трубная d |
Строительная длина L ± 3 |
Диаметр уплотнительного бурта D ±1 |
Длина цапфы l ±1 |
|
КрН15 |
G1/2-B |
90 |
30 |
13 |
|
КрН20 |
G3/4-B |
105 |
35 |
14 |

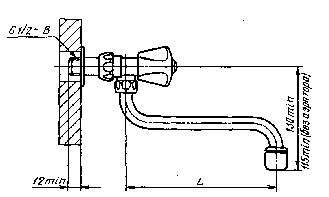

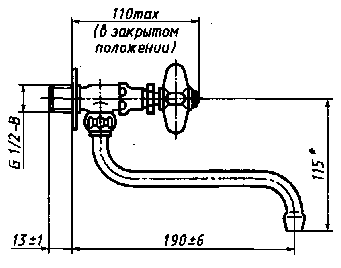

Рисунок 27 — Кран водоразборный настенный. Тип КрН
_________
* Справочные размеры
Рисунок 29 — Кран туалетный настенный. Тип КрНр
_________
* Справочные размеры.
Рисунок 28 — Кран водоразборный набортный. Типы КрЦБр, КрЦБА
УДК 621.646.72:006.354 МКС 91.140.70 Ж21 ОКП 49 5110
Ключевые слова: смесители, краны, арматура санитарно-техническая водоразборная
