ГОСТ 25297-82
ГОСТ 25297-82
УДК 628.16.08:006.354 Группа Ж21
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
УСТАНОВКИ КОМПАКТНЫЕ ДЛЯ ОЧИСТКИ
ПОВЕРХНОСТНЫХ ВОД НА ПИТЬЕВЫЕ НУЖДЫ
Типы, основные параметры и размеры
Compact treatment plants for surface potable water.
Types, basic parameters and dimensions
ОКП 48 5910
Дата введения 1983-01-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 26 апреля 1982 г. № 106
ПЕРЕИЗДАНИЕ. Июль 1982 г.
1. Настоящий стандарт распространяется на компактные установки заводского изготовления, работающие по реагентной (Р) и безреагентной (БР) схемам, предназначенные для очистки поверхностных вод с целью их использования в системах хозяйственно-питьевого водоснабжения.
2. Типы, основные размеры и параметры установок в зависимости от метода обработки воды и производительности должны соответствовать указанным в таблице и на чертеже.
3. Основными элементами установок являются:
насосы подачи воды, трубчатый отстойник, скорый фильтр, сетчатый фильтр, блок обеззараживания воды и блок коагулирования воды.
4. Установки должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
5. Для изготовления установок и при их эксплуатации должны применяться материалы и реагенты, разрешенные Минздравом СССР для применения в практике хозяйственно-питьевого водоснабжения.
6. Трубчатые отстойники, скорые и сетчатые фильтры, баки для растворов реагентов должны изготавливаться из углеродистой стали обыкновенного качества по ГОСТ 380-71.
7. Баки для растворов реагентов должны иметь внутреннее антикоррозионное покрытие.
8. Оборудование установок следует размещать в соответствии с проектом их привязки, выполненным для данного конкретного объекта.
В зависимости от конкретных условий привязки установки насосы подачи воды могут не предусматриваться.
9. При работе установки по реагентной схеме мутность исходной (поверхностной) воды не должна превышать 1000 мг/л, цветность 300°, при работе по безреагентной схеме - соответственно 100 мг/л и 40°.
При больших значениях мутности и цветности воды необходимо производить предварительную ее очистку до указанных пределов.
10. Очищенная на установках вода должна соответствовать требованиям ГОСТ 2874-73.
11. Дозы реагентов (коагулянт, хлорреагент) устанавливаются для различных периодов года в зависимости от качества исходной (обрабатываемой) воды в соответствии с действующими методиками и корректируются в период наладки и эксплуатации установок.
12. Периодичность и режим промывки скорого фильтра, отстойника и сетчатого фильтра устанавливаются в зависимости от местных условий в соответствии с действующими нормативно-техническими документами и уточняются в процессе наладки и эксплуатации.

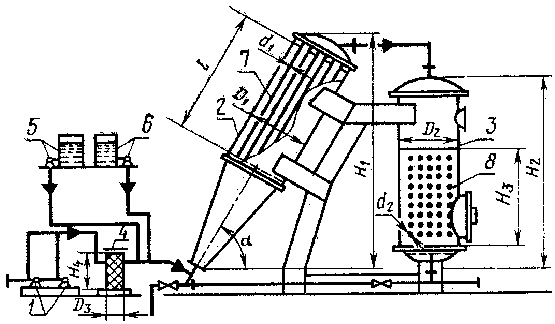

1 - насосы подачи воды; 2 - трубчатый отстойник; 3 - скорый фильтр;
4 - сетчатый фильтр; 5 - блок коагулирования воды; 6 - блок обеззараживания
воды; 7 - трубчатые элементы отстойника; 8 - загрузка скорого фильтра
|
|
|
|
|
|
Основное оборудование |
||||||||||||||
|
|
|
|
|
|
Трубчатый отстойник |
Скорый фильтр |
Сетчатый фильтр |
||||||||||||
|
Типы установок |
Производительность,м3 /сут |
Рабочее давление, МПа (кгс/см2 ), не более |
Металлоемкость, т, не более |
Потребляемая мощность, кВт, не более |
Количество, шт. |
Диаметр
|
Высота |
Длина трубчатого элемента l , м |
Диаметр трубок d 1 , мм |
Угол наклона a |
Количество, шт. |
Диаметр D 2 , м |
Высота
|
Высота
фильтрующей загрузки
|
Крупность
зерен загрузки
|
Количество, шт. |
Диаметр
|
Высота
|
|
|
При работе |
Струя 100Р |
100 |
0,3 (3) |
2,8 |
1,5 |
1 |
1 |
4,7 |
2,0 |
40-80 |
60° |
1 |
1,0 |
4,0 |
1,5 |
0,8-2 |
1 |
0,35 |
0,6 |
|
по реагент |
Струя 200Р |
200 |
0,3 (3) |
4,8 |
2,3 |
2 |
1 |
4,7 |
2,0 |
40-80 |
60 |
2 |
1,0 |
4,0 |
1,5 |
0,8-2 |
1 |
0,35 |
0,6 |
|
ной схеме |
Струя 400Р |
400 |
0,3 (3) |
5,1 |
4,8 |
1 |
2 |
5,0 |
2,0 |
40-80 |
60 |
1 |
2,0 |
4,3 |
1,5 |
0,8-2 |
1 |
0,4 |
0,75 |
|
|
Струя 800Р |
800 |
0,3 (3) |
10,2 |
8,3 |
2 |
2 |
5,0 |
2,0 |
40-80 |
60 |
2 |
2,0 |
4,3 |
1,5 |
0,8-2 |
1 |
0,4 |
0,75 |
|
При работе |
Струя 25БР |
25 |
0,3 (3) |
2,8 |
0,8 |
1 |
1 |
4,7 |
2,0 |
40-80 |
60 |
1 |
1,0 |
4,0 |
1,5 |
0,3-1 |
1 |
0,35 |
0,6 |
|
по безреаге |
Струя 50БР |
50 |
0,3 (3) |
4,8 |
1,0 |
2 |
1 |
4,7 |
2,0 |
40-80 |
60 |
2 |
1,0 |
4,0 |
1,5 |
0,3-1 |
1 |
0,35 |
0,6 |
|
нтной |
Струя 100БР |
100 |
0,3 (3) |
5,1 |
1,2 |
1 |
2 |
5,0 |
2,0 |
40-80 |
60 |
1 |
2,0 |
4,3 |
1,5 |
0,3-1 |
1 |
0,4 |
0,75 |
|
схеме |
Струя 200БР |
200 |
0,3 (3) |
10,2 |
2,1 |
2 |
2 |
5,0 |
2,0 |
40-80 |
60 |
2 |
2,0 |
4,3 |
1,5 |
0,3-1 |
1 |
0,4 |
0,75 |
,
м
,
м
,
,
м
,
мм
,
м
,
м
Продолжение
|
|
Блок коагулирования |
Блок обеззараживания |
Насос подачи воды |
|||||||||||
|
|
Баки для раствора |
Дозатор |
Баки для раствора |
Дозатор |
Количество, |
Подача, м3 /ч не |
Напор, м, не |
|||||||
|
Типы установок |
Количество, шт. |
Вместимость, м3 |
Количество, шт. |
Подача, л/ч |
Напор, м, не менее |
Количество, шт. |
Вместимость, м3 |
Количество, шт. |
Подача, л/ч |
Напор, м, не менее |
шт. |
менее |
менее |
|
|
При работе |
Струя100Р |
1 |
0,32 |
2 |
1-5 |
50 |
1 |
0,32 |
1 |
1-5 |
50 |
2 |
6,0 |
35 |
|
по реагент |
Струя200Р |
1 |
0,32 |
2 |
2-10 |
50 |
1 |
0,32 |
1 |
2-10 |
50 |
2 |
12,0 |
35 |
|
ной схеме |
Струя 400Р |
1 |
2,0 |
2 |
4-20 |
50 |
1 |
2,0 |
1 |
4-20 |
50 |
2 |
18,0 |
35 |
|
|
Струя 800Р |
1 |
2,0 |
2 |
8-40 |
50 |
1 |
2,0 |
1 |
8-40 |
50 |
2 |
24,0 |
35 |
|
При работе |
Струя 25БР |
- |
- |
- |
- |
- |
1 |
0,32 |
2 |
0,5-1 |
50 |
2 |
1,5 |
35 |
|
по безреа |
Струя 50БР |
- |
- |
- |
- |
- |
1 |
0,32 |
2 |
1-5 |
50 |
2 |
3,0 |
35 |
|
гентной |
Струя 100БР |
- |
- |
- |
- |
- |
1 |
0,32 |
2 |
2-10 |
50 |
2 |
4,5 |
35 |
|
схеме |
Струя 200БР |
- |
- |
- |
- |
- |
1 |
2,0 |
2 |
4-20 |
50 |
2 |
6,0 |
35 |
