ГОСТ 7948-80 (1994)
ГОСТ 7948-80
УДК 531.719.31:006.354 Группа Ж36
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Отвесы стальные строительные
Технические условия
Steel construction plumb-lines. Specifications
ОКП 48 3328
Дата введения 1982-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения
РАЗРАБОТЧИКИ
А.И. Полунин (руководитель темы), Н.Н. Нечаева, Н.И. Федоров
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 04.09.80 N 136
3. ВЗАМЕН ГОСТ 7948-71
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 8.051-81 |
4.1 |
|
ГОСТ 9.014-78 |
5.2 |
|
ГОСТ 9.301-86 |
2.11 |
|
ГОСТ 9.302-88 |
4.4 |
|
ГОСТ 9.303-84 |
2.11 |
|
ГОСТ 380-88 |
2.2 |
|
ГОСТ 1050-88 |
2.2 |
|
ГОСТ 1414-75 |
2.2 |
|
ГОСТ 13837-79 |
4.5 |
|
ГОСТ 15150-69 |
5.3 |
|
ГОСТ 18088-83 |
5.2 |
|
ГОСТ 21631-76 |
2.4 |
|
ОСТ 6-06-09-76 |
2.3 |
5. ПЕРЕИЗДАНИЕ. Ноябрь 1993 г.
Настоящий стандарт распространяется на стальные отвесы, применяемые при производстве строительно-монтажных работ.
1. Основные параметры и размеры
1.1. Типоразмеры, основные размеры и масса отвесов должны соответствовать указанным в табл.1 и на чертеже.
1.2. Конструкция, размеры деталей отвесов и их масса приведены на черт.1-4 приложения.
Таблица 1
Размеры в мм
|
Типоразмер |
D Пред. откл ± 0,5 |
L Пред. откл. ± 2 |
Масса, кг, не более |
|
ОТ50 |
18 |
39 |
0,05 |
|
ОТ100 |
18 |
64 |
0,1 |
|
ОТ200 |
18 |
114 |
0,2 |
|
ОТ400 |
30 |
98 |
0,4 |
|
ОТ600 |
30 |
132 |
0,6 |
|
ОТ800 |
30 |
165 |
0,8 |
|
ОТ1000 |
38 |
144 |
1,0 |
|
ОТ1500 |
38 |
200 |
1,5 |
Примечание. В таблице указана масса отвеса и его головки.
Пример условного обозначения отвеса типоразмера ОТ50, исполнения 1:
Отвес ОТ50-1 ГОСТ 7948-80
Отвес типа ОТ

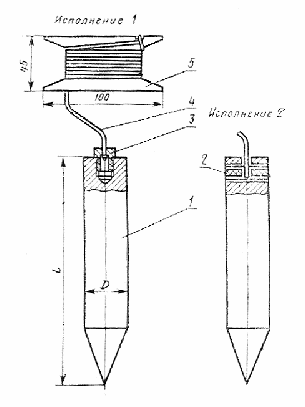

1 - корпус; 2 - вставка; 3 - головка; 4 - шнур; 5 - планка.
2. Технические требования
2.1. Отвесы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, согласованным с базовой организацией по стандартизации и утвержденным в установленном порядке.
2.2. Корпуса и головки отвесов должны изготовляться из стали любой марки по ГОСТ 380, ГОСТ 1050 или ГОСТ 1414.
2.3. Вставки для отвесов исполнения 2 должны изготовляться из полиамида 6 по ОСТ 6-06-09 или других пластмасс, механические показатели которых не ниже, чем у полиамида 6.
2.4. Планки для отвесов должны изготовляться из алюминиевого листа марок АД0 или АД1 по ГОСТ 21631 толщиной 1,5-2 мм.
Допускается изготовлять планки из листа алюминия других марок, механические показатели которых не ниже, чем у листа марок АД0 или АД1.
2.5. Острые кромки планок должны быть притуплены.
2.6. Шнуры должны применяться трехпрядные капроновые или хлориновые диаметром:
1,8 мм - для отвесов типоразмеров ОТ50, ОТ100, ОТ200, ОТ400 и ОТ600.
3 мм - для отвесов типоразмеров ОТ800, ОТ1000, и ОТ1500.
Допускается применение шнуров из других материалов, механические показатели которых не ниже, чем у капроновых или хлориновых.
2.7. Длина шнура для отвесов должна быть не менее:
3 м - для отвесов типоразмеров ОТ50, ОТ100 и ОТ200;
5 м - для отвесов типоразмеров ОТ400 и ОТ600;
7 м - для отвесов типоразмеров ОТ800 и ОТ1000;
10 м - для отвесов типоразмера ОТ1500.
2.8. Разрывная нагрузка шнура должна быть не менее десятикратной массы отвеса.
2.9. Отклонение от соосности конуса корпуса отвеса и отверстия для шнура не должно быть более 0,5 мм.
2.10. Конструкция отвеса должна обеспечивать возможность перемонтажа шнура в процессе эксплуатации инструмента.
2.11. Поверхности корпусов и головок отвесов должны быть хромированными или оцинкованными с покрытием толщиной 3-6 мкм или оксидированными.
Металлические и окисные покрытия - по ГОСТ 9.301, условия эксплуатации - по группе 2 ГОСТ 9.303.
2.12. Крепление шнура в головке или во вставке и на планке отвеса должно выдерживать усилие на разрыв не менее десятикратной массы отвеса.
3. Правила приемки
3.1. Отвесы должны быть приняты техническим контролем предприятия-изготовителя.
3.2. Прием и поставку отвесов производят партиями.
Размер партии устанавливают соглашением сторон. Партия должна состоять из отвесов одного типоразмера, изготовленных из одинакового материала и по одной технологии.
3.3. Для проверки требований, изложенных в пп.1.1, 2.1 (в части соответствия рабочим чертежам), 2.6-2.12, применяют двухступенчатый контроль, для чего от партии отбирают отвесы в выборку в соответствии с табл.2.
3.4. Партию отвесов принимают, если количество дефектных отвесов в первой выборке меньше или равно приемочному числу, и бракуют без назначения второй выборки, если количество дефектных отвесов больше или равно браковочному числу.
Если количество дефектных отвесов в первой выборке больше приемочного числа, но меньше браковочного, проводят вторую выборку.
Таблица 2
|
Объем партии отвесов, шт. |
Ступень контроля |
Объем одной выборки отвесов, шт. |
Объем двух выборок отвесов, шт. |
Приемочное число |
Браковочное число |
|
51-90 |
Первая |
8 |
16 |
0 |
2 |
|
|
Вторая |
8 |
|
1 |
2 |
|
91-150 |
Первая |
13 |
26 |
0 |
3 |
|
|
Вторая |
13 |
|
3 |
4 |
|
151-280 |
Первая |
20 |
40 |
1 |
4 |
|
|
Вторая |
20 |
|
4 |
5 |
|
281-500 |
Первая |
32 |
64 |
2 |
5 |
|
|
Вторая |
32 |
|
6 |
7 |
|
501-1200 |
Первая |
50 |
100 |
3 |
7 |
|
|
Вторая |
50 |
|
8 |
9 |
Партию отвесов принимают, если количество дефектных отвесов в двух выборках меньше или равно приемочному числу, и бракуют, если количество дефектных отвесов в двух выборках больше или равно браковочному числу.
3.5. Проверка отвесов на соответствие требованиям, приведенным в п.2.1 (в части соответствия образцам-эталонам), должна проводиться методом сплошного контроля.
3.6. Потребитель имеет право проводить контрольную проверку качества отвесов, применяя при этом методы испытаний, указанные в настоящем стандарте.
4. Методы испытаний
4.1. Размеры отвесов и их деталей должны проверяться с помощью измерительных средств, погрешности измерения которых не превышают:
- значений, указанных в ГОСТ 8.051, - для линейных размеров (за исключением длины шнура);
- 35% от допуска на контролируемый размер - для угловых размеров;
- 25% от допуска на контролируемый размер - для отклонения формы и расположения поверхностей;
- 2% от длины шнура.
4.2. Массу отвесов следует определять взвешиванием на весах.
4.3. Сплошной контроль должен осуществляться визуально методом сравнения с образцами-эталонами.
4.4. Контроль металлических и окисных покрытий - по ГОСТ 9.302.
4.5. Для определения прочности шнура и прочности закрепления шнура в головке или во вставке отвеса и на планке проводят статические испытания.
Статические испытания проводят равномерным приложением нагрузки, равной десятикратной массе отвеса, с выдержкой под ней не менее 2 мин. Величина нагрузки должна измеряться динамометром по ГОСТ 13837 или приложением тарированного груза.
5. Маркировка, упаковка, транспортирование и хранение
5.1. На корпусе каждого отвеса должны быть нанесены:
- товарный знак предприятия-изготовителя;
- типоразмер отвеса;
- цена отвеса (при изготовлении отвеса для розничной торговли).
Примечание. Способ нанесения указанных маркировочных знаков должен обеспечивать их сохранность.
5.2. Упаковка и транспортирование отвесов - по ГОСТ 18088.
Допускается другая упаковка, обеспечивающая сохранность отвесов от механических повреждений и воздействия влаги во время транспортирования и хранения.
При окисном покрытии отвесы подвергают консервации по ГОСТ 9.014. Срок действия консервации - 1 год.
При этом корпус отвеса и планку со шнуром упаковывают раздельно.
5.3. Условия хранения отвесов - по группе С ГОСТ 15150.
Приложение
Рекомендуемое
Конструкция и размеры деталей отвесов
Корпус
Исполнение 1
Черт.1
Таблица 1
|
Типоразмер отвесов |
ОТ 50 |
ОТ 100 |
ОТ 200 |
ОТ 400 |
ОТ 600 |
ОТ 800 |
ОТ 1000 |
ОТ 1500 |
|
Масса, кг, не более |
0,03 |
0,08 |
0,13 |
0,38 |
0,58 |
0,78 |
0,98 |
1,42 |
Исполнение 2

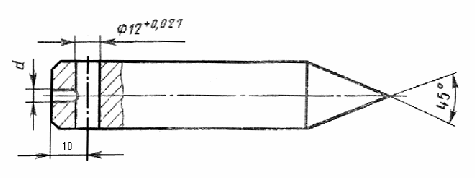

Черт.2
Таблица 2
|
Типоразмер отвесов |
ОТ 50 |
ОТ 100 |
ОТ 200 |
ОТ 400 |
ОТ 600 |
ОТ 800 |
ОТ 1000 |
ОТ 1500 |
|
d , мм |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
3,5 |
3,5 |
3,5 |
|
Масса, кг, не более |
0,034 |
0,084 |
0,184 |
0,375 |
0,573 |
0,773 |
0,970 |
1,466 |
Головка
Черт.3
Таблица 3
|
Типоразмер отвесов |
ОТ 50 |
ОТ 100 |
ОТ 200 |
ОТ 400 |
ОТ 600 |
ОТ 800 |
ОТ 1000 |
ОТ 1500 |
|
d , мм |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
3,5 |
3,5 |
3,5 |
Масса - 0,02 кг, не более
Вставка

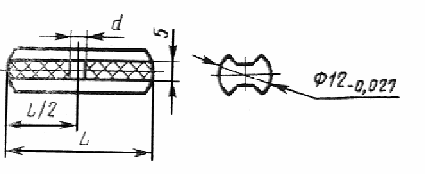

Черт. 4
Таблица 4
|
Типоразмер отвесов |
ОТ 50 |
ОТ 100 |
ОТ 200 |
ОТ 400 |
ОТ 600 |
ОТ 800 |
ОТ 1000 |
ОТ 1500 |
|
d , мм |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
3,5 |
3,5 |
3,5 |
|
L , мм |
18 |
18 |
18 |
30 |
30 |
30 |
38 |
38 |
Масса - 0,005 кг, не более.
