ГОСТ 24700-81
ГОСТ 24700-81
УДК 691.11.028.1/.6:006.354 Группа Ж32
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ СО СТЕКЛОПАКЕТАМИ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wooden windows and balcony doors with double glazing
units for dwelling and public buildings.
Types, structure and dimensions
ОКП 53 6139
Дата введения 1984-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
РАЗРАБОТЧИКИ
Б.А.Филозофович (руководитель темы); Г.Г.Коваленко; И.С.Посельская; З.А.Буркова; С.П.Соловьев, канд. архит., И.Ф.Савченко; М.Д.Артемов, канд. техн. наук; К.П.Копылов, канд. техн. наук; Я.С.Щулов; Н.Д.Крылов; Ю.М.Щипанов; Г.В.Левушкин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 03.02.81 № 11
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|
ГОСТ 538-88 |
Приложение 3 |
ГОСТ 5091-78 |
Приложение 3 |
|
ГОСТ 2697-83 |
2.2, приложение 6 |
ГОСТ 8242-88 |
2.10, приложение 6 |
|
ГОСТ 4598-86 |
2.2, приложение 6 |
ГОСТ 9573-82 |
2.2 |
|
ГОСТ 5087-80 |
Приложение 3 |
ГОСТ 10174-90 |
2.2 |
|
ГОСТ 5088-94 |
" |
ГОСТ 23166-78 |
2.1, приложение 3 |
|
ГОСТ 5089-90 |
" |
ГОСТ 5090-86 |
" |
5. ПЕРЕИЗДАНИЕ
Настоящий стандарт распространяется на деревянные окна и балконные двери со стеклопакетами, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери по настоящему стандарту изготовляются одинарной конструкции с однокамерными клееными стеклопакетами.
1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать:
для жилых зданий - указанным на черт.1 и в приложении 1;
для общественных зданий - указанным на черт.2 и в приложении 2.
Окна и балконные двери, приведенные на черт.1, могут применяться и для общественных зданий.
1.3. Заполнение оконных проемов общественных зданий шириной 18М (М - модуль, равный 100 мм) и более следует осуществлять набором окон, приведенных на черт.2.
1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном (зеркальном) изображении.

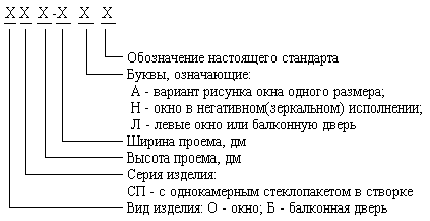

1.5. Устанавливается следующая структура условного обозначения (марки) окон и балконных дверей:
Примеры условных обозначений
Окно правое серии СП для проема высотой 15 и шириной 9 дм:
ОСП15-9 ГОСТ 24700-81
То же, левое:
ОСП15-9Л ГОСТ 24700-81
Дверь балконная правая серии СП для проема высотой 22 и шириной 9 дм:
БСП22-9 ГОСТ 24700-81
Окно серии СП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком (вариант А);
ОСП18-15А ГОСТ 24700-81
То же, в негативном (зеркальном) исполнении:
ОСП18-15АН ГОСТ 24700-81

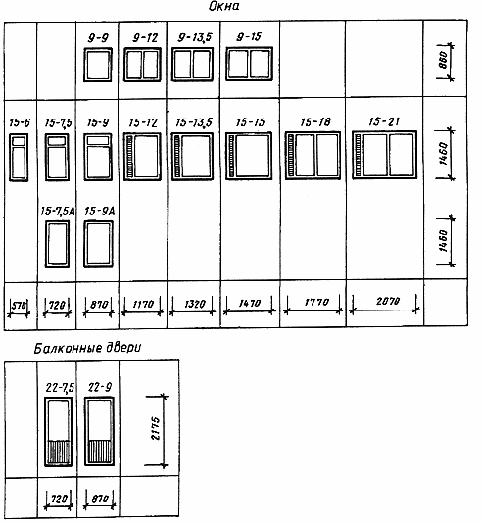

Габаритные размеры окон и балконных дверей
жилых зданий
Примечания:
1. Схемы изделия изображены со стороны фасада.
2. Цифры над схемами изделий означают размеры проемов в модулях.
3. Окна типов 15-12; 15-13,5; 15-15; 15-18 и 15-21 с клапанами.
Черт.1

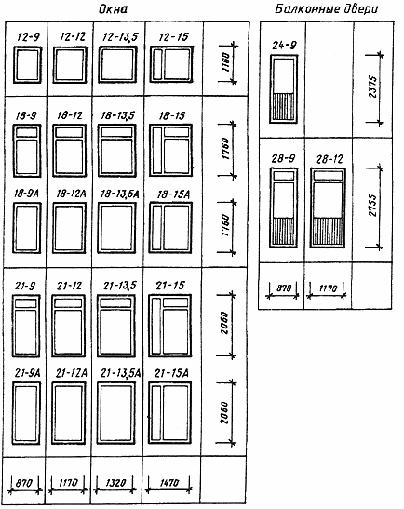

Габаритные размеры окон и балконных дверей
общественных зданий
Примечания:
1. Схемы изделия изображены со стороны фасада.
2. Цифры над схемами изделий означают размеры проемов в модулях.
Черт.2
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт.3-5, для общественных зданий - на черт.6-8, а размеры сечений деталей - на черт.9-20.
2.3. Размеры окон и балконных дверей на черт.1-8 даны по наружным сторонам коробок, в свету, и по наружным сторонам створок, фрамуг и клапанов.
На чертежах, приведенных в настоящем стандарте, указаны размеры неокрашенных деталей и изделий в миллиметрах.
2.4. Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должны располагаться в верхних брусках подфорточных створок, в нижних брусках коробок и горизонтальных импостах на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под клапанами - одно отверстие посередине.

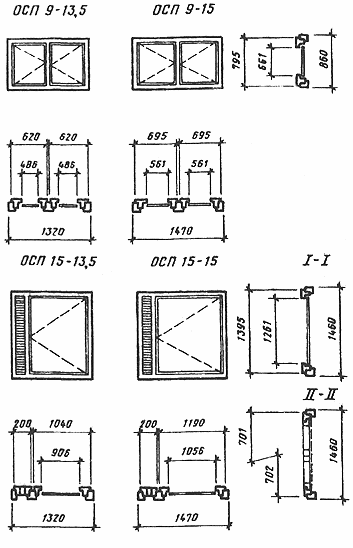

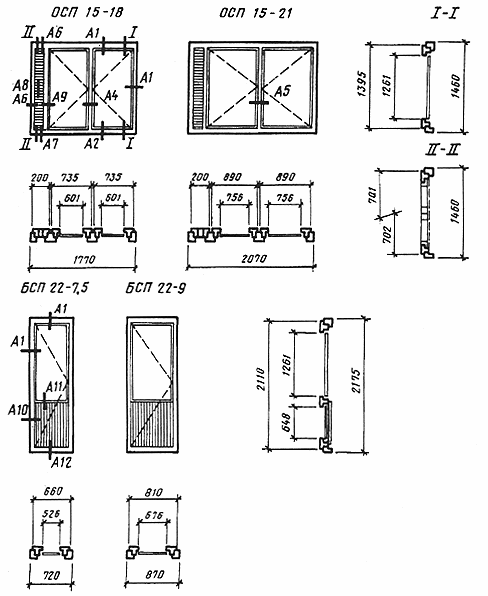

Конструкция, форма, основные размеры и марки окон
и балконных дверей жилых зданий
Черт.3
Черт.4
Черт.5
2.5. Створки окон высотой 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм должны быть навешены на три петли.
Примеры расположения приборов в окнах и балконных дверях приведены в приложении 3.
2.6. Для остекления окон и балконных дверей жилых и общественных зданий следует применять клееные однокамерные стеклопакеты по действующей НТД.
2.7. Толщину стекла в стеклопакетах уточняют в проекте с учетом ветровых нагрузок в районе строительства.
2.8. Последовательность выполнения операций при монтаже стеклопакетов и схемы расположения опорных, распорных и боковых прокладок, устанавливаемых по периметру стеклопакетов, приведены в приложениях 4 и 5.
Монтаж стеклопакетов и выбор материалов для прокладок следует выполнять в соответствии с инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданском строительстве.
2.9. Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон и балконных дверей указаны на чертежах сечений деталей.
2.10. Приклеивание облицовок к каркасу клапана должно выполняться на клеях повышенной водостойкости (фенолформальдегидном типа КБ-3, мочевиномеламиновом типа ММС и др.).

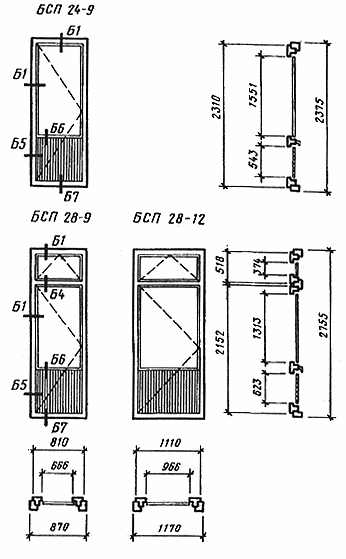

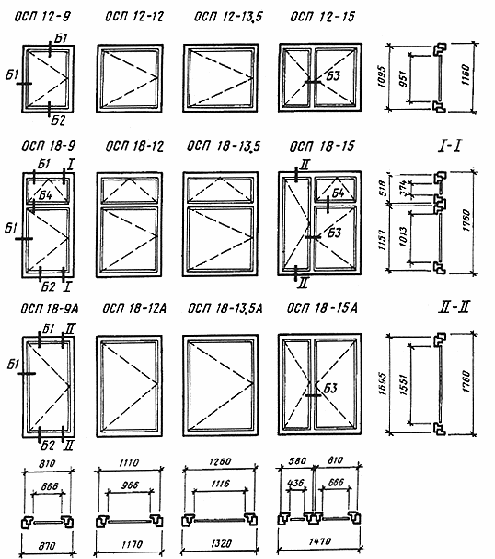

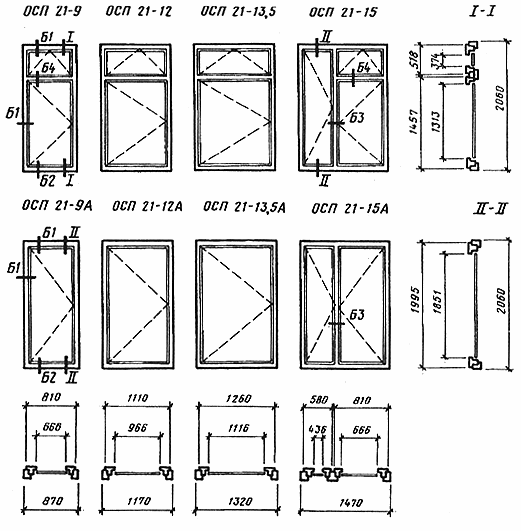

Конструкция, форма, основные размеры и марки окон
и балконных дверей общественных зданий
Черт.6
2.11. Клапаны должны быть оснащены пластмассовой сеткой и жалюзийной решеткой или облицованы с наружной стороны обшивкой типа 2 по ГОСТ 8242.
Пример облицовки клапана обшивкой приведен в приложении 6.
2.12. Клеи и мастики, используемые при изготовлении окон, должны быть разрешены к применению в установленном порядке.
2.13. По требованию потребителя по периметру коробок на боковых поверхностях допускается выборка четверти, заполняемой теплоизоляционным материалом и заделываемой наличником при соединении изделий друг с другом.
2.14. Спецификации стеклопакетов для окон и балконных дверей жилых и общественных зданий приведены в приложении 7 и 8.
Черт.7
Черт.8

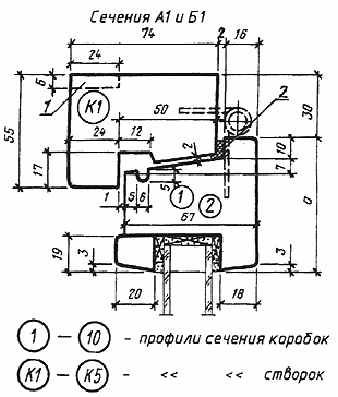

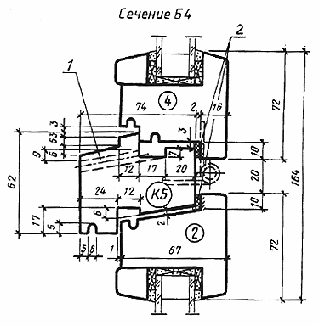

Сечения по притворам окон и балконных дверей
жилых и общественных зданий
|
Сечение |
а |
Деталь |
|
А1 |
67 |
1 |
|
Б1 |
72 |
2 |
1 - четверть для соединения изделий; 2 - уплотняющая прокладка по ГОСТ 10174
Черт.9
|

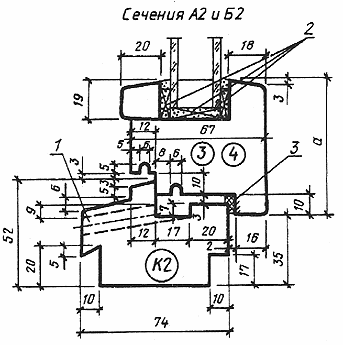

Сечение |
а |
Деталь |
|
А2 |
67 |
3 |
|
Б2 |
72 |
4 |
1 - отверстие диаметром 10 мм для отвода воды (см. п.2.4); 2 опорные, распорные и боковые прокладки; 3 - уплотняющая прокладка по ГОСТ 10174
Черт.10
1 - отверстие диаметром 10 мм для отвода воды (см. п.2.4);
2 уплотняющая прокладка по ГОСТ 10174
Черт.11
|
Сечение |
а |
б |
в |
Деталь |
|
А4 |
20 |
67 |
70 |
1; К3 |
|
А5 |
10 |
67 |
60 |
1; К4 |
|
Б3
|
20 |
72 |
70 |
2; К3 |

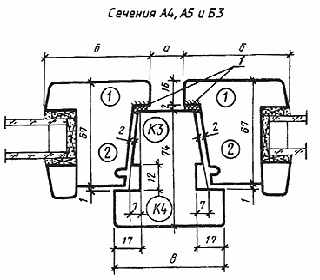

1 - уплотняющие прокладки по ГОСТ 10174
Черт.12
1 - решетка жалюзийная; 2 - сетка (см. п.2.11);
3 - твердая ДВП марки Т группы А толщиной 3,2 мм по ГОСТ 4598;
4 - уплотняющая прокладка по ГОСТ 10174;
5 - мягкая ДВП толщиной 12 мм, 4 слоя по ГОСТ 4598*
-----------------
* Вариант. Допускается заполнение полужесткими минераловатными плитами на синтетическом связующем по ГОСТ 9573
Черт.13

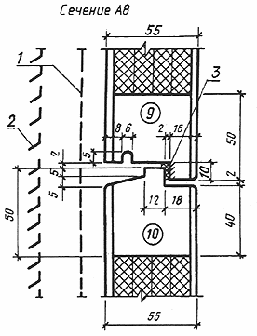

1 - сетка (см. п.2.11); 2 - уплотняющая прокладка по ГОСТ 10174
Черт.14
1 - сетка (см. п.2.11); 2 - решетка жалюзийная;
3 - уплотняющая прокладка по ГОСТ 10174
Черт.15

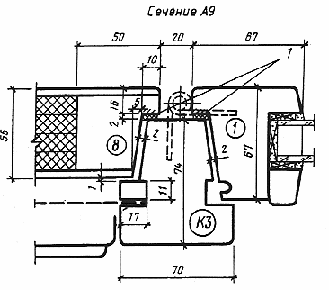

1 - уплотняющие прокладки по ГОСТ 10174
Черт.16
1 - отверстие диаметром 10 мм для отвода воды (см. п.2.4);
2 уплотняющие прокладки по ГОСТ 10174
Черт.17
|

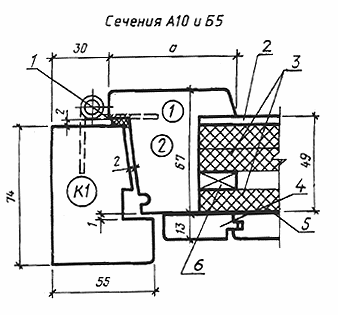

Сечение |
а |
Деталь |
|
А10 |
67 |
1 |
|
Б5 |
72 |
2 |
1 - уплотняющая прокладка по ГОСТ 10174; 2 - твердая ДВП марки Т группы А
толщиной 3,2 мм по ГОСТ 4598*; 3 - мягкая ДВП толщиной 12 мм, 3 слоя по ГОСТ 4598;
4 - обшивка типа О-2 по ГОСТ 8242; 5 пергамин по ГОСТ 2697; 6 - распорная рейка
-----------------
* Вариант. Допускается заполнение полужесткими минераловатными плитами на синтетическом связующем по ГОСТ 9573
Черт.18
|

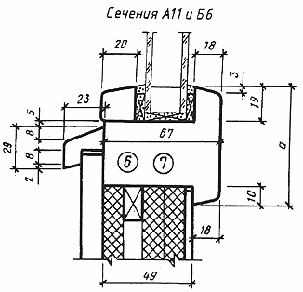

Сечение |
а |
Деталь |
|
А11 |
67 |
6 |
|
Б6 |
72 |
7 |
Черт.19
|
Сечение |
а |
Деталь |
|
А12 |
67 |
3 |
|
Б7 |
72 |
4 |
1 - уплотняющая прокладка по ГОСТ 10174-90
Черт.20
ПРИЛОЖЕНИЕ 1
Справочное

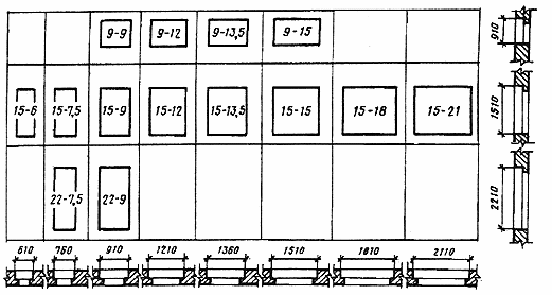

ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.

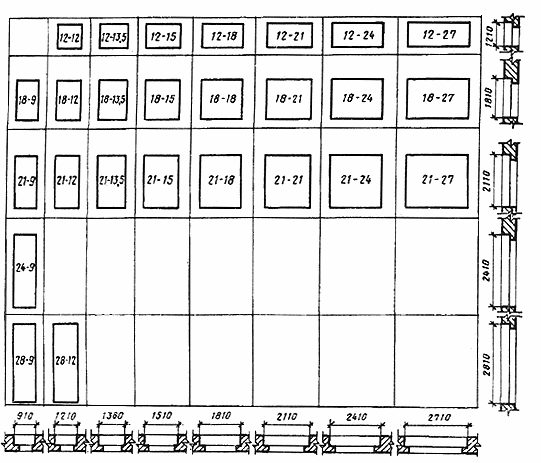

ПРИЛОЖЕНИЕ 2
Справочное
ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.
ПРИЛОЖЕНИЕ 3
Рекомендуемое

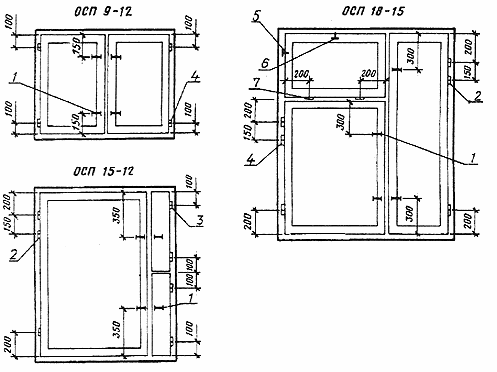

Примеры расположения приборов в окнах и
балконных дверях
1 - завертка ЗР2-1; 2 - ПВ2-100-1; 3 - ПВ4-60-1; 4 - ПВ4-90-1;
5 - ограничитель фрамужный; 6 - ПФ2; 7 - ПВ4-90-2
Черт.1

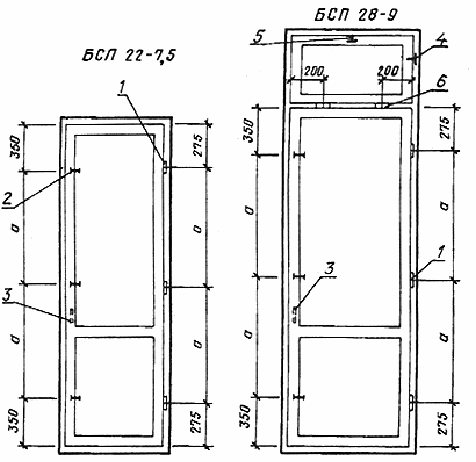

1 - ПВ2-100-1; 2 - завертка ЗР2-1; 3 - ручка РС80;
4 - ограничитель фрамужный; 5 - ПФ2; 6 - ПВ4-90-2
Примечания:
1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5089, ГОСТ 5090 и ГОСТ 5091.
2. Завертки показаны в открытом положении.
3. Ручки РС 80 устанавливают на полотно со стороны балкона.
4. Фрамужный прибор ПФ2 показан условно.
5. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166.
6. При ширине фрамуг более 830 мм устанавливают два фрамужных ограничителя.
Черт.2
ПРИЛОЖЕНИЕ 4
Справочное

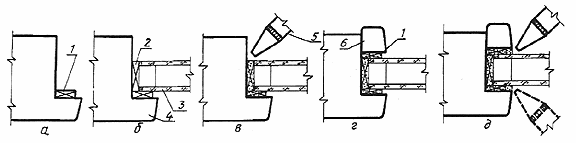

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ
ПРИ МОНТАЖЕ СТЕКЛОПАКЕТОВ
а - наклеить боковые прокладки; б - установить стеклопакет, опорные и распорные прокладки; в - нанести пистолетом слой нетвердеющей герметизирующей мастики;
г - установить боковые прокладки и штапики; д - зазоры уплотнить мастикой;
1 - боковая прокладка; 2 - опорная или распорная прокладка;
3 - стеклопакет; 4 переплет; 5 - пистолет; 6 - штапик
ПРИЛОЖЕНИЕ 5
Справочное

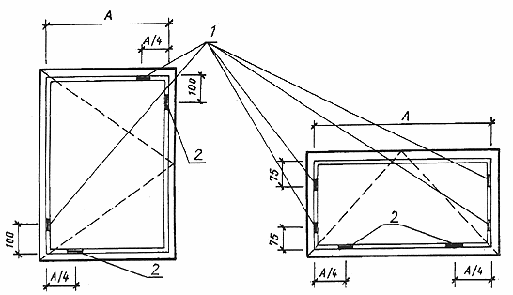

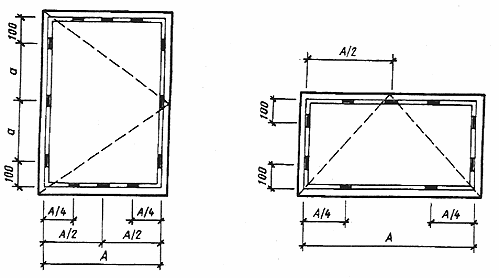

РАСПОЛОЖЕНИЕ ОПОРНЫХ, РАСПОРНЫХ И БОКОВЫХ ПРОКЛАДОК,
УСТАНАВЛИВАЕМЫХ ПО ПЕРИМЕТРУ СТЕКЛОПАКЕТОВ
а) Опорных и распорных прокладок
1 - распорная прокладка 5хВх50 мм;
2 - опорная прокладка 5хВх100 мм (В - толщина стеклопакета)
б) Боковых прокладок 4х15х50 мм
Примечания:
1. Боковые прокладки устанавливают симметрично с обеих сторон стеклопакетов.
2. Опорные, распорные и боковые прокладки должны изготовляться из древесины твердолиственных пород, пропитанных гидрофобным составом, или из полимера "Агат".
ПРИЛОЖЕНИЕ 6
Рекомендуемое

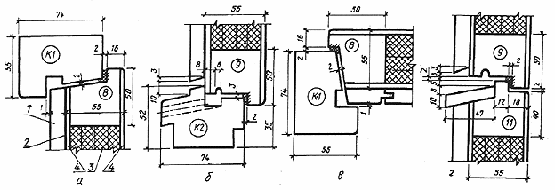

ОБЛИЦОВКА КЛАПАНА ОБШИВКОЙ СЕЧЕНИЯ КЛАПАНА
ПО ПРИТВОРАМ ОКОН
а - по верхнему притвору; б - по нижнему притвору; в - по боковому притвору;
г - по среднему притвору;
1 - обшивка типа 2 по ГОСТ 8242; 2 - пергамин по ГОСТ 2697;
3 - мягкая ДВП толщиной 12 мм, 4 слоя по ГОСТ 4598 (допускается вариант, см. черт.18);
4 - твердая ДВП марки Т группы А толщиной 3,2 мм по ГОСТ 4598
ПРИЛОЖЕНИЕ 7
Справочное
СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН И
БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ
|
Марка |
Размер, мм |
Кол-во |
Марка |
Размер, мм |
Кол-во |
||
|
|
Высота |
Ширина |
|
|
Высота |
Ширина |
|
|
ОСП9-9 |
690 |
700 |
1 |
ОСП15-12 |
1290 |
780 |
1 |
|
ОСП9-12 |
690 |
440 |
2 |
ОСП15-13,5 |
1290 |
930 |
1 |
|
ОСП9-13,5 |
690 |
510 |
2 |
ОСП15-15 |
1290 |
1080 |
1 |
|
ОСП9-15 |
690 |
590 |
2 |
ОСП15-18 |
1290 |
630 |
2 |
|
ОСП15-6 |
400 |
400 |
1 |
ОСП15-21 |
1290 |
780 |
2 |
|
|
800 |
400 |
1 |
ОСП15-7,5А |
1290 |
550 |
1 |
|
ОСП15-7,5 |
400 |
550 |
1 |
ОСП15-9А |
1290 |
700 |
1 |
|
|
800 |
700 |
1 |
БСП22-7,5 |
1290 |
550 |
1 |
|
ОСП15-9 |
400 |
|
1 |
БСП22-9 |
1290 |
700 |
1 |
|
|
800 |
|
1 |
|
|
|
|
ПРИЛОЖЕНИЕ 8
Справочное
СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН
И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ
|
Марка |
Размер, мм |
Кол-во |
Марка |
Размер, мм |
Кол-во |
||
|
|
Высота |
Ширина |
|
|
Высота |
Ширина |
|
|
ОСП12-9 |
980 |
690 |
1 |
ОСП21-9 |
400 |
690 |
1 |
|
ОСП12-12 |
980 |
990 |
1 |
|
1340 |
690 |
1 |
|
ОСП12-13,5 |
980 |
1140 |
1 |
ОСП21-12 |
400 |
990 |
1 |
|
ОСП12-15 |
980 |
690 |
1 |
|
1340 |
990 |
1 |
|
|
980 |
460 |
1 |
ОСП21-13,5 |
400 |
1140 |
1 |
|
ОСП18-9 |
400 |
690 |
1 |
|
1340 |
1140 |
1 |
|
|
1040 |
690 |
1 |
|
400 |
690 |
1 |
|
ОСП18-12 |
400 |
990 |
1 |
ОСП21-15 |
1340 |
690 |
1 |
|
|
1040 |
990 |
1 |
|
1880 |
460 |
1 |
|
ОСП18-13,5 |
400 |
1140 |
1 |
ОСП21-9А |
1880 |
690 |
1 |
|
|
1040 |
1140 |
1 |
ОСП21-12А |
1880 |
990 |
1 |
|
|
400 |
690 |
1 |
ОСП21-13,5А |
1880 |
1140 |
1 |
|
ОСП18-15 |
1040 |
690 |
1 |
ОСП21-15А |
1880 |
690 |
1 |
|
|
1580 |
460 |
1 |
|
1880 |
460 |
1 |
|
ОСП18-9А |
1580 |
690 |
1 |
БСП24-9 |
1580 |
690 |
1 |
|
ОСП18-12А |
1580 |
990 |
1 |
БСП28-9 |
400 |
690 |
1 |
|
ОСП18-13,5А |
1580 |
1140 |
1 |
|
1340 |
690 |
1 |
|
ОСП18-15А |
1580 |
690 |
1 |
БСП28-12 |
400 |
990 |
1 |
|
|
1580 |
460 |
1 |
|
1340 |
990 |
1 |
СОДЕРЖАНИЕ
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
Габаритные размеры окон и балконных дверей жилых зданий
Габаритные размеры окон и балконных дверей общественных зданий
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий
Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий
Черт.7
Черт.8
Сечения по притворам окон и балконных дверей жилых и общественных зданий
Черт.10
Черт.11
Черт.12
Черт.13
Черт.14
Черт.15
Черт.16
Черт.17
Черт.18
Черт.19
Черт.20
ПРИЛОЖЕНИЕ 1 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 2 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры расположения приборов в окнах и балконных дверях
Черт.1
Черт.2
ПРИЛОЖЕНИЕ 4 (справочное). ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ПРИ МОНТАЖЕ СТЕКЛОПАКЕТОВ
ПРИЛОЖЕНИЕ 5 (справочное). РАСПОЛОЖЕНИЕ ОПОРНЫХ, РАСПОРНЫХ И БОКОВЫХ ПРОКЛАДОК, УСТАНАВЛИВАЕМЫХ ПО ПЕРИМЕТРУ СТЕКЛОПАКЕТОВ
а) Опорных и распорных прокладок
б) Боковых прокладок 4х15х50 мм
ПРИЛОЖЕНИЕ 6 (рекомендуемое). ОБЛИЦОВКА КЛАПАНА ОБШИВКОЙ СЕЧЕНИЯ КЛАПАНА ПО ПРИТВОРАМ ОКОН
ПРИЛОЖЕНИЕ 7 (справочное). СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ
подождите, идет загрузка...
