ГОСТ 14624-84 (1996)
ГОСТ 14624-84
УДК 691.11.028.1:006.354 Группа Ж32
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wood doors for industrial buildings.
Types, cons truction and dimensions
ОКП 53 6138
Дата введения 1989-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
РАЗРАБОТЧИКИ
М.В.Чепелев (руководитель темы); В.Н.Макарцев, канд. техн. наук; В.И.Тихонович; В.К.Юдин; Г.И.Хавалджи, канд. техн. наук; Ю.И.Иванович; Г.В.Левушкин; Г.И.Грязнова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 13.03.84 № 22
3. ВЗАМЕН ГОСТ 14624-69 и ГОСТ 17324-71
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 475-78 |
2.1 |
ГОСТ 6629-88 |
1.6, 2.2 |
|
ГОСТ 1144-80 |
1.7, 2.4 |
ГОСТ 7338-90 |
2.3 |
|
ГОСТ 2697-83 |
1.7, 2.4 |
ГОСТ 8242-88 |
1.7, 2.4 |
|
ГОСТ 4028-63 |
2.4 |
ГОСТ 9590-76 |
2.5 |
|
ГОСТ 4598-86 |
1.7, 2.4, 2.5 |
ГОСТ 10174-90 |
1.7, 2.3 |
|
ГОСТ 5088-94 |
1.7, приложение 2 |
ГОСТ 24698-81 |
1.6, 2.2 |
|
ГОСТ 5089-90 |
|
5. ПЕРЕИЗДАНИЕ
Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.
Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).
1. ТИПЫ И РАЗМЕРЫ
1.1. В зависимости от назначения двери подразделяют на: В внутренние; Н - наружные.
1.2. В зависимости от конструкции двери подразделяют на типы:
Г - с притвором в четверть, с глухими полотнами;
О - то же, с остекленными полотнами;
К - с остекленными качающимися полотнами.
1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.
1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.
Двери типа Н относят к изделиям повышенной влагостойкости.
1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.
1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт.1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629 и ГОСТ 24698 при конструктивном исполнении по настоящему стандарту.
1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт.3, 5, 7, 8, а наружных - на черт.4, 6, 9-11.
Размеры проемов приведены в приложении 1.

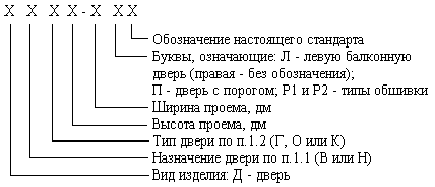

1.8. Устанавливают следующую структуру условного обозначения дверей:
Примеры условных обозначений
Дверь внутренняя, глухая, для проема высотой 19 и шириной 9 дм, с правой навеской полотна, с порогом:
ДВГ 19-9 П ГОСТ 14624-84
То же, с левой навеской полотна:
ДВГ 19-9 ЛП ГОСТ 14624-84
То же, наружная, остекленная, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:
ДНО 21-9 ЛП ГОСТ 14624-84
То же, внутренняя, с качающимися полотнами, для проема высотой 24 и шириной 15 дм:
ДВК 24-15 ГОСТ 14624-84
Типы и размеры внутренних дверей

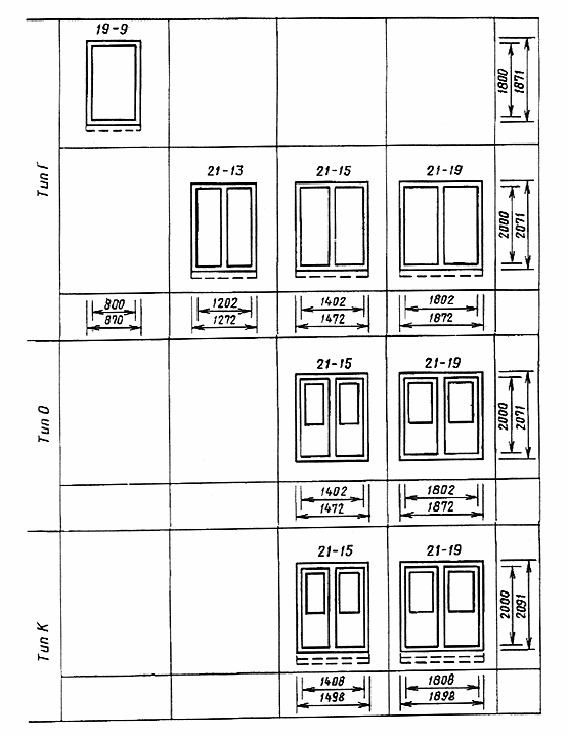

Черт.1
Типы и размеры наружных дверей

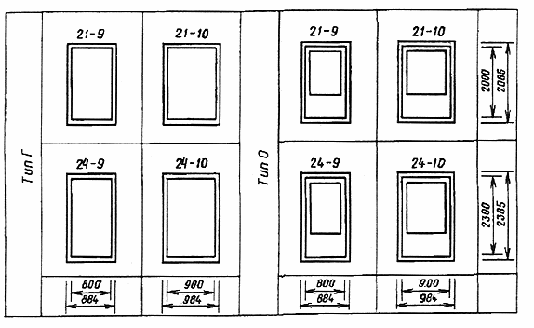

Черт.2

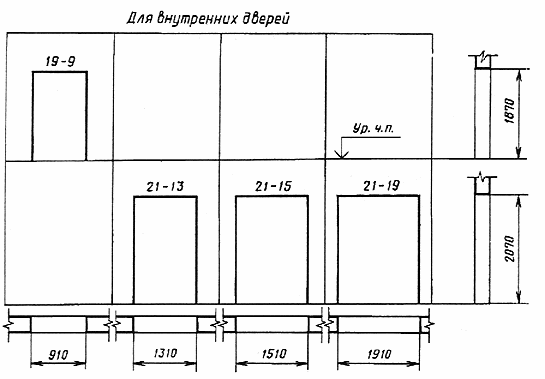

Примечание к черт.1 и 2. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.
Размеры полотен внутренних дверей
мм
|
Схема полотна |
Размер полотна |
Размер стекла |
|||||
|
|
H |
B |
h |
h1 |
b |
Высота |
Ширина |
|
|
1800 |
800 |
|
|
|
|
|
|
|
|
600 |
- |
- |
- |
- |
- |
|
|
2000 |
700 |
|
|
|
|
|
|
|
|
900 |
|
|
|
|
|
|
|
2000 |
700 |
1305 |
530 |
480 |
1300 |
475 |
|
|
|
900 |
|
|
680 |
|
675 |
|
|
2000 |
700 |
1305 |
530 |
480 |
1300 |
475 |
|
|
|
900 |
|
|
680 |
|
675 |
Черт.3
Примечание. Сечения полотен - на черт.7 и 8.
Размеры полотен наружных дверей
мм
|
Схема полотна |
Размер полотна |
Размер стекла |
|||||
|
|
H |
B |
h |
h1 |
b |
Высота |
Ширина |
|
|
2000 |
800 |
- |
- |
- |
- |
- |
|
|
|
900 |
- |
- |
- |
- |
- |
|
|
2300 |
800 |
- |
- |
- |
- |
- |
|
|
|
900 |
- |
- |
- |
- |
- |
|
|
2000 |
800 |
1305 |
530 |
580 |
1300 |
575 |
|
|
|
900 |
|
|
680 |
|
675 |
|
|
2300 |
800 |
1755 |
380 |
580 |
1750 |
575 |
|
|
|
900 |
|
|
680 |
|
675 |
Черт.4
Примечание. Сечения полотен - на черт.9-11.
Размеры коробок внутренних дверей
мм
|
Схема коробки |
H |
B |
H1 |
B1 |
|
|
1871 |
870 |
1805 |
804 |
|
|
|
1272 |
|
1206 |
|
|
|
1472 |
2005 |
1406 |
|
|
|
1872 |
|
1806 |
|
|
|
1472 |
2038 |
1406 |
|
|
2071 |
1872 |
|
1806 |
|
|
|
1498 |
2026 |
1408 |
|
|
|
1898 |
|
1808 |
Черт.5
Примечание. Сечения полотен - на черт.7 и 8.
Размеры коробок наружных дверей
мм
|
Схема коробок |
H |
B |
H1 |
B1 |
|
|
2085 |
884 |
2005 |
804 |
|
|
|
984 |
|
904 |
|
|
2385 |
884 |
2305 |
804 |
|
|
|
984 |
|
904 |
|
|
2078 |
884 |
2038 |
804 |
|
|
|
984 |
|
904 |
|
|
2385 |
884 |
2338 |
804 |
|
|
|
984 |
|
904 |
Черт.6
Примечание. Сечения полотен - на черт.9-11.

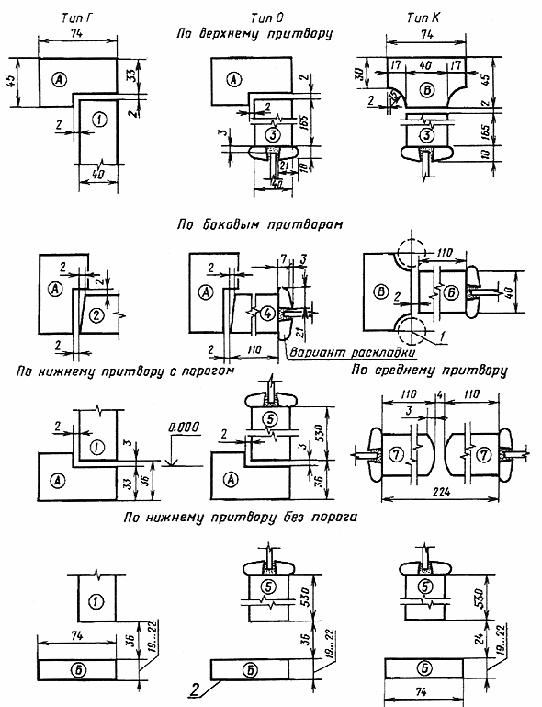

Сечения по притворам внутренних дверей

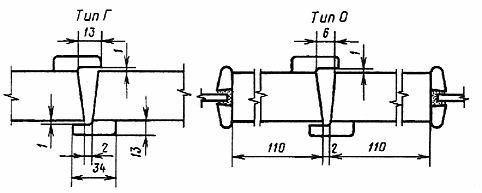

1 - пружинная петля ПН9-130 по ГОСТ 5088; 2 - монтажная доска
Черт.7
Сечения по средним притворам внутренних дверей

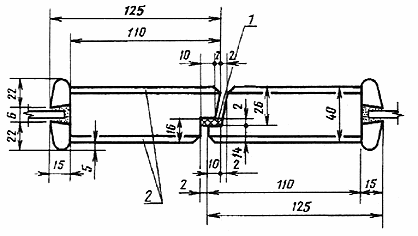

Нащельники показаны для правой двери, для левой -в зеркальном изображении
Сечения элементов полотен по кромкам внутренних
и наружных дверей

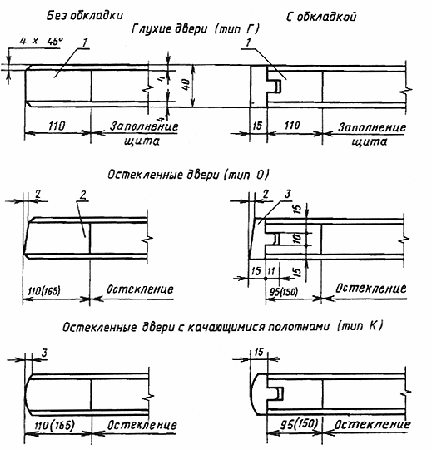

1 - бруски каркаса щита; 2 - заполнение или остекление; 3 обкладка
Каркас должен быть собран на сквозной открытый шип.
Черт.8
Сечения деталей наружных дверей

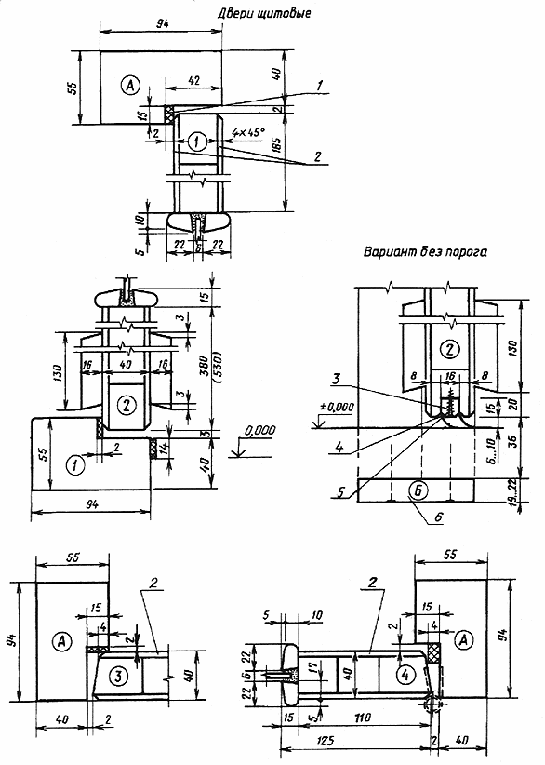

1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марок СТ и Т-В по ГОСТ 4598; 3 - рейка 12 ´ 12 мм; 4 - прокладка из резины толщиной 2 мм; 5 - шуруп 1-3 ´ 30 по ГОСТ 1144, шаг 200 мм; 6 монтажная доска
Черт.9
Сечения по средним притворам
1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марок СТ и Т-В по ГОСТ 4598
Черт.10

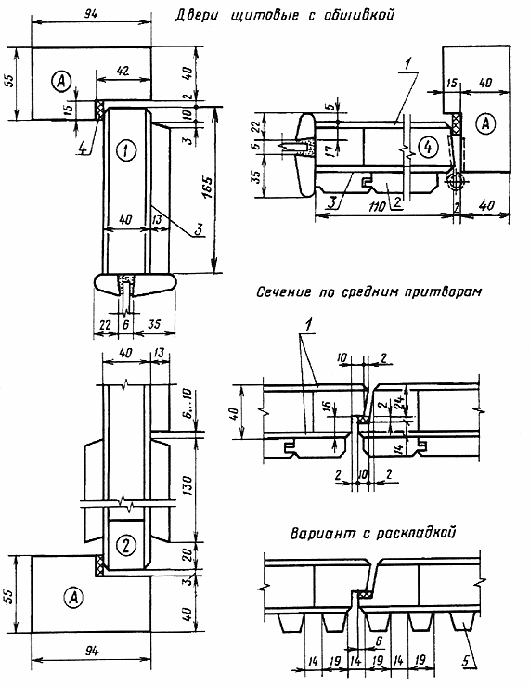

1 - облицовка ДВП марки Т группы А по ГОСТ 4598; 2 - обшивка по ГОСТ 8242; 3 - пергамин по ГОСТ 2697; 4 - уплотняющая прокладка по ГОСТ 10174; 5 - раскладка
Черт.11
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Сплошное и мелкопустотное заполнение щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629.
Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698.
2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174 или из пористой резины по ГОСТ 7338.
2.4. Наружные двери облицовывают ДВП марок СТ и Т-В по ГОСТ 4598.
Допускается применять для облицовки щитов наружных дверей ДВП марки Т по ГОСТ 4598 и клееную фанеру при условии сплошной облицовки полотен профилированными рейками, устанавливаемыми по слою пергамина по ГОСТ 2697.
Рейки крепят шурупами по ГОСТ 1144 или гвоздями по ГОСТ 4028 с антикоррозионным покрытием. Максимальный шаг креплений - 500 мм. Крепления в каждом ряду следует располагать на одном уровне по всей ширине полотна.
2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 1,3-2,5 см по ГОСТ 9590 или полосами из сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, тонколистовой оцинкованной стали или алюминия.
Защитные накладки устанавливают на водостойких клеях и шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.
2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.
2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14х4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.
2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.
2.9. Расположение приборов и примеры установки защитных ограждений приведены в приложении 2.
ПРИЛОЖЕНИЕ 1
Справочное
РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

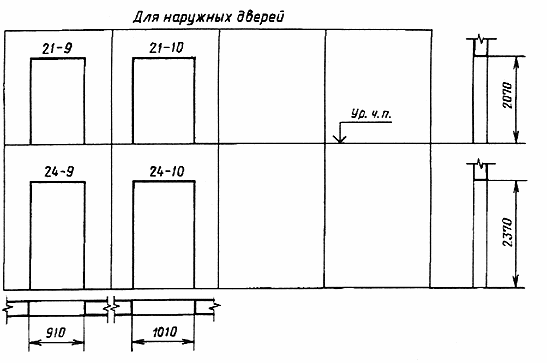

Примечание. Над схемами проемов указаны координационные размеры высоты и ширины в модулях.
ПРИЛОЖЕНИЕ 2
Обязательное

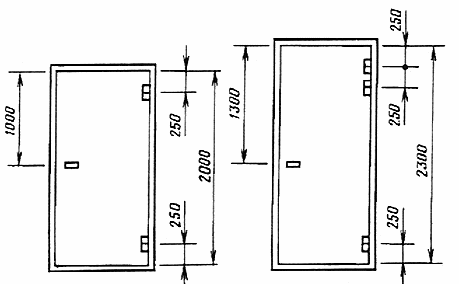

РАСПОЛОЖЕНИЕ ПРИБОРОВ
Замок по ГОСТ 5089; для наружных дверей ЗВ1А, для внутренних ЗВ4. Петли по ГОСТ 5088; для наружных дверей ПН1-110, для внутренних - ПН4, для качающихся ПН9-130-1

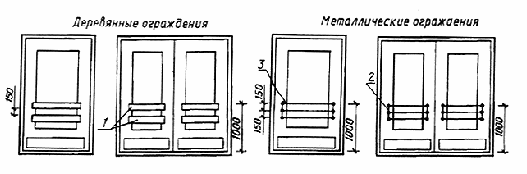

Приемы установки защитных ограждений
для наружных дверей
1 - деревянные планки из твердолиственных пород; 2 - крепежная планка из полосовой стали; 3 - круглая сталь
