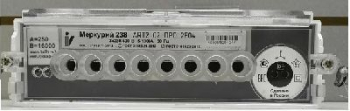

Меркурий 238 ARTX2-02 (D)POWL2F04 трёхфазный, многотарифный, 3x230/400 В, 5 (100) А, на опору, класс точности 1/2, активная / реактивная, выносной дис. Екатеринбург
Счетчики предназначены для многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АИИС КУЭ. Для обмена данными по интерфейсам связи используется протокол СПОДЭС (IEC62056 DLMS/COSEM) или протокол Меркурий . При работе по протоколу СПОДЭС счетчики совместимы с ПО ИВК Пирамида 2.0 и Пирамида-сети .
Счетчики предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередачи.
Технические характеристики
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А
2 / 9
Полная мощность, потребляемая каждой цепью тока, не более, В*А
0,1
Дополнительная потребляемая активная /полная мощность для счетчиков со встроенным модемом, Вт/В*А
6 / 30
Количество тарифов
4
Сохранность данных при перерывах питания, не менее, лет
срок службы
Межповерочный интервал, лет
16
Гарантийный срок эксплуатации, лет
5
Наработка на отказ, не менее, ч
320 000
Диапазон рабочих температур, °С
от -45 до +70
Масса, не более, кг
1,4
Габариты счетчика без индекса X (ДхШхВ), мм
218x68,2x181,5
Габариты счетчика с индексом X без индекса М (ДхШхВ), мм
218x71,5x180,5
Габариты счетчика с индексом МX (ДхШхВ), мм
144x51,4x147
Метрологические характеристики
Класс точности счетчиков (актив. / реактив.):
0,5/1 или 1/2
Номинальное напряжение, В:
3*230/400
Базовый / максимальный ток, А:
5/60; 5/100; 5/80
Tок перегрузки для счетчиков прямого включения в течение 10 мс:
30*I макс
Чувствительность при измерении активной энергии, А:
0,004 Iб
Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО Россети по учету электроэнергии
Счетчики имеют расщепленную архитектуру (сплит-счетчик) и комплектуется выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу, одновременно и независимо с обменом данными между счетчиком и системой АСКУЭ
Измерение, учёт, хранение, вывод на ЖКИ выносного дисплея и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
энергия всего от сброса показаний;
энергия на начало текущих и 123 предыдущих суток;
энергия на начало текущего и 36 предыдущих месяцев;
энергия на начало текущего и предыдущего года;
расход за текущие и предыдущие сутки;
расход за текущий и 11 предыдущих месяцев.
Поквадрантный учёт реактивной энергии в двунаправленных счётчиках
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС в 24 зонах). Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
Учёт технических потерь в линиях электропередач и силовых трансформаторах
Измерение параметров электрической сети:
мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз;
коэффициент искажения синусоидальности фазных кривых.
Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь
Глубина хранения данных не менее 90 суток для 30-ти минутных и не менее 180 суток для 60-ти минутных интервалов
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием
Ведение журналов событий, включая события показателей качества электроэнергии
Оптопорт во всех моделях
Дополнительные встроенные интерфейсы: PLC, XNB, LoRa
Автоматическая самодиагностика с запоминанием ошибок и индикацией их на выносном дисплее
Наличие встроенного реле на 100А
Две энергонезависимые электронные пломбы
Датчик магнитного поля
Запись несанкционированных воздействий в нестираемые журналы событий
Возможность работы по протоколам Меркурий, DLMS/COSEM (СПОДЭС)
Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии
Модификации счетчиков, доступных для заказа:
Модификация
Номинал. напряж., В
Номинал. (максим.) ток, А
Класс точн.
Интерфейсы, реле
1
Меркурий 238 ARTX2-02 (D)POWL2F04
3x230/400
5 (100)
1/2
Оптопорт, LoRaWAN, PLCII, реле.
Условные обозначения: Меркурий 238 ARTX2-nn D P O W Ln Fn
А учет активной энергии; R учет реактивной энергии; Т внутренний тарификатор, электронные пломбы; X улучшенный корпус; 2 два направления учета (прием и отдача); nn — код номинального/максимального тока, напряжения и класса точности,
nn код
Номин(базовый) ток, А
Максимальный ток, А
02
5
100
D — интерфейсы конфигурированы для работы по протоколу DLMS/COSEM, СПОДЭС; Р — расширенные программные функции, профиль мощности, журнал ПКЭ; О — встроенное реле отключения нагрузки; W — наличие выносного дисплея Меркурий 238 в комплекте поставки Ln — модем PLC-n; Fn — радиомодем-n.
Возможные модификации модемов: L2 модем PLC II, L4 модем PLC PRIME, F04 LoRaWAN Лартех.
Счетчики предназначены для эксплуатации внутри и снаружи помещений, в том числе с установкой на опоры линий электропередачи.
Технические характеристики
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А
2 / 9
Полная мощность, потребляемая каждой цепью тока, не более, В*А
0,1
Дополнительная потребляемая активная /полная мощность для счетчиков со встроенным модемом, Вт/В*А
6 / 30
Количество тарифов
4
Сохранность данных при перерывах питания, не менее, лет
срок службы
Межповерочный интервал, лет
16
Гарантийный срок эксплуатации, лет
5
Наработка на отказ, не менее, ч
320 000
Диапазон рабочих температур, °С
от -45 до +70
Масса, не более, кг
1,4
Габариты счетчика без индекса X (ДхШхВ), мм
218x68,2x181,5
Габариты счетчика с индексом X без индекса М (ДхШхВ), мм
218x71,5x180,5
Габариты счетчика с индексом МX (ДхШхВ), мм
144x51,4x147
Метрологические характеристики
Класс точности счетчиков (актив. / реактив.):
0,5/1 или 1/2
Номинальное напряжение, В:
3*230/400
Базовый / максимальный ток, А:
5/60; 5/100; 5/80
Tок перегрузки для счетчиков прямого включения в течение 10 мс:
30*I макс
Чувствительность при измерении активной энергии, А:
0,004 Iб
Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО Россети по учету электроэнергии
Счетчики имеют расщепленную архитектуру (сплит-счетчик) и комплектуется выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу, одновременно и независимо с обменом данными между счетчиком и системой АСКУЭ
Измерение, учёт, хранение, вывод на ЖКИ выносного дисплея и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
энергия всего от сброса показаний;
энергия на начало текущих и 123 предыдущих суток;
энергия на начало текущего и 36 предыдущих месяцев;
энергия на начало текущего и предыдущего года;
расход за текущие и предыдущие сутки;
расход за текущий и 11 предыдущих месяцев.
Поквадрантный учёт реактивной энергии в двунаправленных счётчиках
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС в 24 зонах). Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
Учёт технических потерь в линиях электропередач и силовых трансформаторах
Измерение параметров электрической сети:
мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз;
коэффициент искажения синусоидальности фазных кривых.
Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь
Глубина хранения данных не менее 90 суток для 30-ти минутных и не менее 180 суток для 60-ти минутных интервалов
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием
Ведение журналов событий, включая события показателей качества электроэнергии
Оптопорт во всех моделях
Дополнительные встроенные интерфейсы: PLC, XNB, LoRa
Автоматическая самодиагностика с запоминанием ошибок и индикацией их на выносном дисплее
Наличие встроенного реле на 100А
Две энергонезависимые электронные пломбы
Датчик магнитного поля
Запись несанкционированных воздействий в нестираемые журналы событий
Возможность работы по протоколам Меркурий, DLMS/COSEM (СПОДЭС)
Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии
Модификации счетчиков, доступных для заказа:
Модификация
Номинал. напряж., В
Номинал. (максим.) ток, А
Класс точн.
Интерфейсы, реле
1
Меркурий 238 ARTX2-02 (D)POWL2F04
3x230/400
5 (100)
1/2
Оптопорт, LoRaWAN, PLCII, реле.
Условные обозначения: Меркурий 238 ARTX2-nn D P O W Ln Fn
А учет активной энергии; R учет реактивной энергии; Т внутренний тарификатор, электронные пломбы; X улучшенный корпус; 2 два направления учета (прием и отдача); nn — код номинального/максимального тока, напряжения и класса точности,
nn код
Номин(базовый) ток, А
Максимальный ток, А
02
5
100
D — интерфейсы конфигурированы для работы по протоколу DLMS/COSEM, СПОДЭС; Р — расширенные программные функции, профиль мощности, журнал ПКЭ; О — встроенное реле отключения нагрузки; W — наличие выносного дисплея Меркурий 238 в комплекте поставки Ln — модем PLC-n; Fn — радиомодем-n.
Возможные модификации модемов: L2 модем PLC II, L4 модем PLC PRIME, F04 LoRaWAN Лартех.
