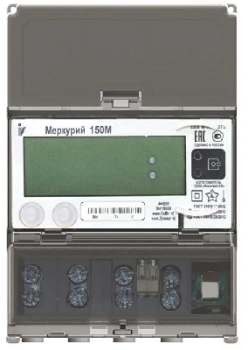

Меркурий 150 2-02 (D)OHG7 однофазный, многотарифный, 230 В, 5 (100) А, DIN/3 винта, класс точности 1/2, активная / реактивная, ЖКИ, интерфейсы: Оптопо. Екатеринбург

Счетчики Меркурий 150 2-02 (D)OHG7 предназначены для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной, полной мощности, коэффициентов мощности, частоты электросети, напряжения, тока, параметров качества электроэнергии в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц. Модификации Меркурий 150М , Меркурий 150 используются внутри помещений. Модификация Меркурий 150U используется внутри и снаружи помещений и устанавливается на опоры линий электропередач. Счетчики работают как в автономном режиме, так и в составе АИИС КУЭ .

Технические характеристики Меркурий 150 2-02 (D)OHG7

Активная/полная мощность, потребляемая цепью напряжения, Вт/В*А

* для счетчиков Меркурий 150М, Меркурий 150
1,5/9,0

* для счетчика Меркурий 150U
2,0/9,0

Дополнительная потребляемая активная/полная мощность для счетчиков со встроенным модемом, Вт (В*А)
6/30

Полная мощность, потребляемая цепью тока, В*А, не более
0,1

Количество тарифов
4

Сохранность данных при перерывах питания, лет, не менее
10

Межповерочный интервал, лет
16

Гарантийный срок эксплуатации, лет
5

Наработка на отказ, не менее, ч
320 000

Диапазон рабочих температур, °С
от -45 до +70

Масса, кг, не более
0,55

Габариты (ДхШхВ), мм

* для счетчиков Меркурий 150М, Меркурий 150
90x130x65

* для счетчика Меркурий 150U
99x151x58

Метрологические характеристики Меркурий 150 2-02 (D)OHG7

Класс точности счетчиков (актив./реактив.):
1/2

Номинальное напряжение, В:
230

Базовый/максимальный ток, А:
5/60, 5/100, 5/80, 10/100

Макс. ток для счетчиков прямого включения в течение 10 мс:
30*I макс

Стартовый ток (чувствительность):
0,004Iб

Счетчики полностью соответствуют современным отраслевым требованиям, в том числе технической политике ПАО "Россети" по учету электроэнергии (СТО СТО 34.01-5.1-009-2024), а также требованиям постановления Правительства РФ от 19.06.2020 890. Счетчики, имеющие расщепленную архитектуру (сплит-счетчики) комплектуются выносным дисплеем для удаленного съема показаний. Выносной дисплей получает данные от счетчика по радиоканалу независимо и одновременно с обменом данными между счетчиком и системой.

Оптопорт во всех моделях;
Наличие встроенного реле;
Три энергонезависимые электронные пломбы: корпус, клеммная крышка, крышка сменного модуля;
Датчик магнитного поля;
Возможность работы по протоколам Меркурий, СПОДЭС;
Неразъемный корпус, прозрачная клеммная крышка.

Измерение и расчет параметров

учтенная активная, реактивная энергия прямого и обратного направлений, в том числе по тарифам нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
мгновенные (за один период частоты сети) и усредненные значения фазного напряжения;
мгновенные (за один период частоты сети) и усредненные значения фазного тока и тока нейтрали;
разность фазного тока и тока нейтрали;
активная, реактивная, полная мощности;
коэффициент мощности;
соотношение реактивной и активной мощностей (tg);
максимумы мощности;
частота питающей сети;
температура внутри корпуса (контрольный, метрологически ненормированный параметр);
ПКЭ;
текущее время и дата;
время работы (наработка) счетчика.

Хранение информации
Учет, хранение, вывод на ЖКИ и передача по интерфейсам показаний активной и реактивной электроэнергии раздельно по каждому тарифу и суммы показаний по всем тарифам выполняется за следующие периоды времени:

с момента сброса показаний;
за 123 предыдущих суток;
за 36 предыдущих программируемых расчетных периодов.

Измерение, хранение в энергонезависимой памяти и передача по интерфейсам профиля нагрузки активной и реактивной энергии прямого и обратного направлений с программируемым интервалом времени интегрирования от 1 до 60 минут с дискретностью 1 минута с циклической перезаписью, начиная с самого раннего значения. Глубина хранения данных не менее 90 суток для 30 ти минутных и не менее 180 суток для 60 ти минутных интервалов.
Инициативная передача данных
Счетчики могут быть запрограммированы на инициативную передачу служебной и технологической информации по последовательному интерфейсу. Обязательное формирование и отправка инициативных сообщений выполняется при наличии доступа к каналу связи и наступлении следующих событий:

отсутствие напряжения, либо значение напряжения ниже запрограммированного порога;
срабатывание электронной пломбы корпуса.

Тарифные расписания
В счетчиках может использоваться тарифное расписание СПОДЭС или Меркурий. Выбор типа тарифного расписания осуществляется в процессе производства или при конфигурировании счетчика потребителем. Тарификатор Меркурий имеет следующие характеристики: 4 тарифа, 16 временных зон суток. Для тарифных расписаний СПОДЭС используется до 24 временных зон суток. Время переключения тарифов в суточном профиле для всех тарифных расписаний кратно минуте.
Показатели качества электроэнергии
Счетчики обеспечивают измерение ПКЭ по ГОСТ 30804.4.30, класс S, с формированием событий и индикацией факта нарушения на ЖКИ для следующих параметров:

отклонение основной частоты напряжения электропитания от номинального значения;
длительность отклонения частоты от номинального значения;
положительное, отрицательное, установившееся отклонение напряжения;
глубина провала напряжения;
длительность провала напряжения;
максимальное значение напряжения при перенапряжении;
длительность перенапряжения;
длительность прерывания напряжения;
коэффициент искажения синусоидальности напряжения.

Журналы событий
Счетчики поддерживают ведение и сохранение в энергонезависимой памяти журналов, где фиксируются и сохраняются следующие события:

дата и время вскрытия клеммной крышки;
дата и время вскрытия корпуса;
дата, время и причина включения и отключения встроенного коммутационного аппарата;
дата и время последнего перепрограммирования;
дата, время, тип и параметры выполненной команды;
попытка доступа с неуспешной идентификацией и (или) аутентификацией;
попытка доступа с нарушением правил управления доступом;
попытка несанкционированного обновления или записи программного обеспечения;
попытка несанкционированного нарушения измеренных параметров;
изменение направления перетока мощности;
дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
факт связи, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);
дата и время отклонения напряжения в измерительных цепях от заданных пределов;
отсутствие напряжения либо значение напряжения ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;
превышение соотношения величин потребления активной и реактивной мощности в соответствии с информационной моделью "СПОДЭС";
небаланс фазного тока и тока нейтрали с фиксацией превышения значения порога небаланса и продолжительности отклонения;
превышение заданного предела мощности;
включение (отключение) измерительных цепей;
достижение критически низкого уровня заряда батареи, %;
дата, время и продолжительность отклонения частоты ниже запрограммированного порога с фиксацией продолжительности отклонения;
при измерении провала, перенапряжения, прерывания напряжения для каждого события в журнале событий фиксируются значение напряжения, дата и время перехода порогового значения;
в случае мгновенного отключения питания счетчика событие об аварийном режиме работы записывается в журнал, а также дата и время начала и окончания неисправности;
инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;
выход за граничное значение температуры внутри корпуса с конфигурируемым порогом;
результаты непрерывной самодиагностики (тестирования блоков счетчика);
изменение текущих значений времени и даты при синхронизации времени;
факт остановки часов при отсутствии питания и разряде батареи;
факт прерывания батарейного питания, а также разряда текущей эксплуатируемой батареи.

Модификации счетчиков, доступных для заказа:

Модификация
Номинал. напряж., В
Номинал. (максим.) ток, А
Класс точн.
Интерфейсы, реле

2
Меркурий 150 2-02 (D)OHG7
230
5 (100)
1/2
Оптопорт, GSM/GPRS, NBIoT, реле.

Условные обозначения: Меркурий 150 2-02 (D)OHG7
М — наличие отсека для сменного модуля связи, U — сплит-исполнение, 2 — двунаправленный учет, при отсутствии цифры — однонаправленный учет, -nn — код номинального тока, напряжения, класса точности

nn код
Базовый ток, А
Максимальный ток, А

02
5
100

Функциональные возможности D — протокол СПОДЭС/DLMS, O — встроенное силовое реле отключения нагрузки, Kn — многофункциональные входы/выходы, где n — номер модификации (от 1 до 9), H — наличие измерительного элемента в цепи нейтрали, W — наличие выносного дисплея в комплекте поставки,
Тип встроенного интерфейса R — интерфейс RS485 Ln — PLC-модем, где n — стандарт/технология PLC связи (от 1 до 9) (L2 — PLCII, L4 — PRIME, L5 — G3PLC) Gn — радиоинтерфейс, где n — стандарт/технология мобильной связи (от 1 до 99) (G — GSM, G1 — GSM/GPRS 2 SIM, G3 — UMTS 3G, G4 — LTE 4G, G5 — NB-IoT, G6 — GSM/GPRS 1 SIM, G7 — NB IoT/LTE/GPRS) e — eSIM s — SIMchip формата MFF2 E — Ethernet TX Fn — радиоинтерфейс RF, где n — стандарт/технология беспроводной связи (от 01 до 99) F03 — Zigbee, F04 — LoRaWAN Лартех, F05 — радиоканал технологии G3-PLC Hybrid диапазон 868 МГц, F06 — Аура360, F07 — LoRaWAN Вега, F08 — Комета, F09 — XNB, F10 — OrionM2M) C — CAN . — разделитель кода
Тип сменного модуля R — интерфейс RS485 Ln — PLC-модем, где n — стандарт/ технология PLC связи (от 1 до 9) Gn — радиоинтерфейс, где n — стандарт/технология мобильной связи (от 1 до 99) e — eSIM s — SIMchip формата MFF2 E — Ethernet TX Fn — радиоинтерфейс RF, где n — стандарт/технология беспроводной связи (от 01 до 99) C — CAN Qn — многофункциональный модуль, где n — номер модификации (от 1 до 9)
