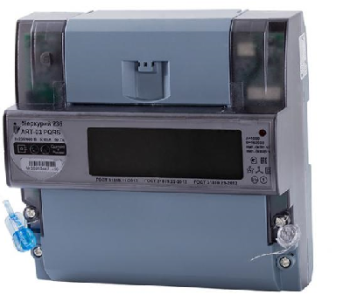

Меркурий 236 ART-01 PQRS трёхфазный, многотарифный, 3x230/400 В, 5 (60) А, DIN, класс точности 1/2, активная / реактивная, ЖКИ, интерфейсы: Оптопорт, . Екатеринбург
Счетчик трехфазный многотарифный Меркурий 236 ART-01 PQRS предназначен для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Технические характеристики Меркурий 236 ART-01 PQRS
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А 1 / 9 Дополнительная потребляемая активная / полная мощность для счетчиков со встроенным модемом, Вт (В*А) 1,5 / 24 Полная мощность, потребляемая каждой цепью тока, не более, В*А 0,1 Количество тарифов 4 Сохранность данных при перерывах питания, не менее, лет 10 Межповерочный интервал, лет 16 Гарантийный срок эксплуатации, лет 3 Наработка на отказ, не менее, ч 320 000 Диапазон рабочих температур, °С от -45 до +70 Масса, не более, кг 0,9 Габариты (ДхШхВ), мм 157,5x71,7x154
Метрологические характеристики
Класс точности счетчиков (актив. / реактив.): * с номинальным / максимальным током 5 / 10 А: 0,5S/1 * с номинальным / максимальным током 5 / 60, 10 / 100 А: 1/2 Номинальное напряжение, В: 3*230/400 Базовый / максимальный ток, А: 5/10; 5/60; 5/100 Макс. ток для счетчиков с номинальным / максимальным током 5 / 60, 10 / 100 А в течение 10 мс: 30*I макс Максимальный ток для счетчиков с номинальным / максимальным током 5 / 10 А в течение 0,5 с: 20*I макс Чувствительность при измерении активной энергии, А: * трансформаторного включения: 0,005 * прямого включения: 0,02
Многофункциональные счетчики для систем АСКУЭ в малогабаритном корпусе с креплением на DIN-рейку, аналогичные по большинству функций многофункциональным счетчикам "Меркурий 234"
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
энергия всего от сброса показаний;
энергия на начало текущих и 123 предыдущих суток (для счётчиков с индексом "Q");
энергия на начало текущего и 36 предыдущих месяцев (для счётчиков с индексом "Q");
энергия на начало текущего и предыдущего года;
расход за текущие и предыдущие сутки;
расход за текущий и 11 предыдущих месяцев.
Возможность учета электроэнергии независимо от фазировки токовых цепей (учет по модулю)
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
Измерение параметров электрической сети:
мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз;
коэффициент искажения синусоидальности фазных кривых.
Профиль мощности с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
Ведение журналов событий, включая события показателей качества электроэнергии
Наличие импульсного выхода, в том числе с функцией управления нагрузкой
Автоматическая самодиагностика с индикацией ошибок
Энергонезависимые электронные пломбы
Запись несанкционированных воздействий в нестираемые журналы событий
Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров
Индикация параметров на ЖКИ при отключенном питании
Модификации счетчика Меркурий 236 ART-01 PQRS:
Модификация
Номинал. напряж., В
Номинал. (максим.) ток, А
Класс точн.
Интерфейсы, реле
1
Меркурий 236 ART-01 PQRS 3x230/400 5 (60) 1/2 Оптопорт, RS-485.
Условные обозначения: Меркурий 236 ART-01 PQRS
А — учет активной энергии;
R — учет реактивной энергии;
Т — внутренний тарификатор, электронные пломбы;
Номин. напряжение, В
Номин(базовый) ток, А
Максимальный ток, А
01
3*230/400
5
60
Р — наличие профиля, журнала событий и других дополнительных функций;
Q — измерение показателей качества электроэнергии;
R — интерфейс RS-485
S — внутреннее питание интерфейса RS-485.
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Технические характеристики Меркурий 236 ART-01 PQRS
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А 1 / 9 Дополнительная потребляемая активная / полная мощность для счетчиков со встроенным модемом, Вт (В*А) 1,5 / 24 Полная мощность, потребляемая каждой цепью тока, не более, В*А 0,1 Количество тарифов 4 Сохранность данных при перерывах питания, не менее, лет 10 Межповерочный интервал, лет 16 Гарантийный срок эксплуатации, лет 3 Наработка на отказ, не менее, ч 320 000 Диапазон рабочих температур, °С от -45 до +70 Масса, не более, кг 0,9 Габариты (ДхШхВ), мм 157,5x71,7x154
Метрологические характеристики
Класс точности счетчиков (актив. / реактив.): * с номинальным / максимальным током 5 / 10 А: 0,5S/1 * с номинальным / максимальным током 5 / 60, 10 / 100 А: 1/2 Номинальное напряжение, В: 3*230/400 Базовый / максимальный ток, А: 5/10; 5/60; 5/100 Макс. ток для счетчиков с номинальным / максимальным током 5 / 60, 10 / 100 А в течение 10 мс: 30*I макс Максимальный ток для счетчиков с номинальным / максимальным током 5 / 10 А в течение 0,5 с: 20*I макс Чувствительность при измерении активной энергии, А: * трансформаторного включения: 0,005 * прямого включения: 0,02
Многофункциональные счетчики для систем АСКУЭ в малогабаритном корпусе с креплением на DIN-рейку, аналогичные по большинству функций многофункциональным счетчикам "Меркурий 234"
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
энергия всего от сброса показаний;
энергия на начало текущих и 123 предыдущих суток (для счётчиков с индексом "Q");
энергия на начало текущего и 36 предыдущих месяцев (для счётчиков с индексом "Q");
энергия на начало текущего и предыдущего года;
расход за текущие и предыдущие сутки;
расход за текущий и 11 предыдущих месяцев.
Возможность учета электроэнергии независимо от фазировки токовых цепей (учет по модулю)
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
Измерение параметров электрической сети:
мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз;
коэффициент искажения синусоидальности фазных кривых.
Профиль мощности с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
Ведение журналов событий, включая события показателей качества электроэнергии
Наличие импульсного выхода, в том числе с функцией управления нагрузкой
Автоматическая самодиагностика с индикацией ошибок
Энергонезависимые электронные пломбы
Запись несанкционированных воздействий в нестираемые журналы событий
Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров
Индикация параметров на ЖКИ при отключенном питании
Модификации счетчика Меркурий 236 ART-01 PQRS:
Модификация
Номинал. напряж., В
Номинал. (максим.) ток, А
Класс точн.
Интерфейсы, реле
1
Меркурий 236 ART-01 PQRS 3x230/400 5 (60) 1/2 Оптопорт, RS-485.
Условные обозначения: Меркурий 236 ART-01 PQRS
А — учет активной энергии;
R — учет реактивной энергии;
Т — внутренний тарификатор, электронные пломбы;
Номин. напряжение, В
Номин(базовый) ток, А
Максимальный ток, А
01
3*230/400
5
60
Р — наличие профиля, журнала событий и других дополнительных функций;
Q — измерение показателей качества электроэнергии;
R — интерфейс RS-485
S — внутреннее питание интерфейса RS-485.
