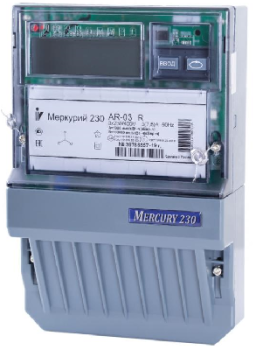

Меркурий 230 AR-01 R трёхфазный, однотарифный, 3x230/400 В, 5 (60) А, 3 винта, класс точности 1/2, активная / реактивная, ЖКИ, интерфейсы: RS-485.. Екатеринбург
Счетчик трехфазный однотарифный Меркурий 230 AR-01 R предназначены для однотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трехпроводных и четырехпроводных сетях переменного тока с последующим хранением накопленной информации и передачей её в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Технические характеристики Меркурий 230 AR-01 R
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А
2 / 10
Полная мощность, потребляемая каждой цепью тока, не более, В*А
0,1
Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА
30
Сохранность данных при перерывах питания, не менее, лет
10
Межповерочный интервал, лет
10
Гарантийный срок эксплуатации, лет
3
Наработка на отказ, не менее, ч
210 000
Диапазон рабочих температур, °С
от -40 до +55
Масса, не более, кг
1,5
Габариты (ДхШхВ), мм
170x74x258
Метрологические характеристики
Класс точности счетчиков (актив. / реактив.):
* трансформаторного включения:
0,5S/1
* прямого включения:
1/2
Номинальное напряжение, В:
* трансформаторного включения:
3*57,7/100
* прямого включения:
3*230/400
Базовый / максимальный ток, А:
* трансформаторного включения:
5/7,5
* прямого включения:
5/60; 10/100
Макс. ток для счетчиков прямого включения в течение 10 мс:
30*I макс
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с:
20*I макс
Чувствительность при измерении активной энергии, А:
* трансформаторного включения:
0,005
* прямого включения:
0,04
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии нарастающим итогом
Измерение параметров электрической сети:
мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз.
Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой
Автоматическая самодиагностика с индикацией ошибок
Модификации счетчиков, доступных для заказа:
Модификация
Номинал. напряж., В
Номинал. (максим.) ток, А
Класс точн.
Интерфейсы, реле
2
Меркурий 230 AR-01 R
3x230/400
5 (60)
1/2
RS-485.
Условные обозначения: Меркурий 230 AR-01 R
А — учет активной энергии; R — учет реактивной энергии; ОХ — модификации, подразделяемые по току, напряжению и классу точности;
ОХ
Номин. напряжение, В
Номин(базовый) ток, А
Максимальный ток, А
01
3*230/400
5
60
R — интерфейс RS-485 .
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Технические характеристики Меркурий 230 AR-01 R
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А
2 / 10
Полная мощность, потребляемая каждой цепью тока, не более, В*А
0,1
Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА
30
Сохранность данных при перерывах питания, не менее, лет
10
Межповерочный интервал, лет
10
Гарантийный срок эксплуатации, лет
3
Наработка на отказ, не менее, ч
210 000
Диапазон рабочих температур, °С
от -40 до +55
Масса, не более, кг
1,5
Габариты (ДхШхВ), мм
170x74x258
Метрологические характеристики
Класс точности счетчиков (актив. / реактив.):
* трансформаторного включения:
0,5S/1
* прямого включения:
1/2
Номинальное напряжение, В:
* трансформаторного включения:
3*57,7/100
* прямого включения:
3*230/400
Базовый / максимальный ток, А:
* трансформаторного включения:
5/7,5
* прямого включения:
5/60; 10/100
Макс. ток для счетчиков прямого включения в течение 10 мс:
30*I макс
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с:
20*I макс
Чувствительность при измерении активной энергии, А:
* трансформаторного включения:
0,005
* прямого включения:
0,04
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии нарастающим итогом
Измерение параметров электрической сети:
мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз.
Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой
Автоматическая самодиагностика с индикацией ошибок
Модификации счетчиков, доступных для заказа:
Модификация
Номинал. напряж., В
Номинал. (максим.) ток, А
Класс точн.
Интерфейсы, реле
2
Меркурий 230 AR-01 R
3x230/400
5 (60)
1/2
RS-485.
Условные обозначения: Меркурий 230 AR-01 R
А — учет активной энергии; R — учет реактивной энергии; ОХ — модификации, подразделяемые по току, напряжению и классу точности;
ОХ
Номин. напряжение, В
Номин(базовый) ток, А
Максимальный ток, А
01
3*230/400
5
60
R — интерфейс RS-485 .
