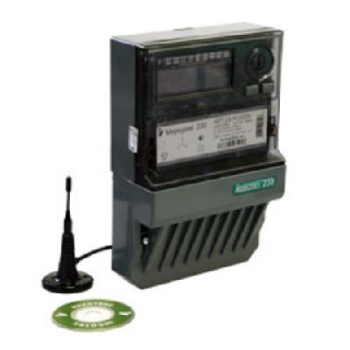

Меркурий 230 ART2-00 P(Q)C(R) SIDN. Екатеринбург
Внимание! Данное предложение находится в архиве. Описание и стоимость товара или услуги, контактные данные поставщика и другие параметры могут быть недействительны!
Меркурий 230 ART2-00 P(Q)C(R) SIDN Счетчики предназначены для учета активной и реактивной электрической
энергии в одном (двух) направлениях в трехфазных 3-х и 4-х проводных
сетях переменного тока частотой 50 Гц. Учет ведется непосредственно или
через измерительные трансформаторы тока и напряжения, с возможностью
многотарифного учета по временным зонам суток. Для программирования и
считывания информации об энергопотреблении счетчик имеет цифровой
интерфейс CAN, IrDA и GSM. Эксплуатируются автономно или в составе любых
информационно-измерительных систем технического или коммерческого
учета.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ Меркурий 230 ART2
Соответствие ГОСТ Р 52320, ГОСТ Р 52322, ГОСТ Р 52323, ГОСТ Р 52425
Сертифицированы и внесены в Госреестры средств измерений России и СНГ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
* Счетчик измеряет мощность цифровым методом и соответствует требованиям стандартов ГОСТ Р 52320,
ГОСТ Р 52322, ГОСТ Р 52323, ГОСТ Р 52425 .
показателей качества электроэнергии (ПКЭ) .
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
четырехпроводных сетях переменного тока в одном ( двух) направлении учета.
Счетчики электронные активной и реактивной электрической энергии, трехфазные, многотарифные, многофункциональные
* Тарификатор счетчика обеспечивает возможность учета по 4 тарифам в 16
временных зонах суток раздельно для каждого дня недели и праздничных
дней. Каждый месяц года программируется по индивидуальному тарифному
расписанию. Минимальный интервал действия тарифа в пределах суток-1
минута
* Возможен учет активной энергии прямого направления отдельно в каждой
фазе сети по каждому тарифу нарастающим итогом и по сумме тарифов с
передачей данных по интерфейсам .
потребителя при превышении установленных лимитов по энергии или мощности
.
* Передача результатов измерений и учета через интерфейсы CAN, RS-485,
IrDA Дополнительные функции счетчика Меркурий 230 ART (зависят от
модификации)
* Хранение четырехканального архива значений средних мощностей (профиль
мощности) активной и реактивной энергии и профиля мощности технических
потерь с программируемым временем интегрирования от 1 до 45 минут с
шагом 1 минута. При 30-ти минутной длительности интегрирования, время
переполнения архивов составляет 85 суток . —
питания.
Условные обозначения :
"Меркурий 230ART-0X(P)QRILSODBNNU"
А - активной энергии;
R - реактивной энергии;
Т - наличие внутреннего тарификатора: -двунаправленный ;
P - наличие профиля журнала событий технических потерь и других дополнительных функций;
Q - показатель качества электроэнергии;
S - внутреннее питание интерфейса;
D -внешнее питание;
N - наличие электронной пломбы .
Характеристики
Класс точности счетчиков (актив./реактив.)
* трансформаторного включения
0,5 S / 1
* непосредственного включения
1/2
Номинальное напряжение, В
* трансформаторного включения
3*57,7/100
* непосредственного включения
3*230/400
Номинальный(максимальный) ток, А
* трансформаторного включения
5(7,5)
* непосредственного включения
5(60); 10(100)
Максимальный ток для счетчиков прямого включения в течении 10 мс, А
* при I базовом = 5А
1800
* при I базовом = 10А
3000
Максимальный ток для счетчиков трансформаторного включения в течении 0,5 с, А
200
Чувствительность при измерении активной энергии, А
* трансформаторного включения
0,005
* непосредственного включения
0,02/0,04
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная мощность, потребляемая каждой цепью тока не более, ВА
0,1
Внешнее резервное напряжение питания
220
Средний ток потребления от внешнего источника питания интерфейса "CAN", не более, мА
30
Средний ток потребления от внешнего источника питания модема GSM (в момент передачи) не более, А
1
Дополнительный ток потребления счетчика с резервным питанием, не более, мА
150
Количество тарифов
4
Точность хода часов:
при t=20±5 °C, сек/сутки
± 0,5
при t = - 40... + 55 °C, сек/сутки
±5,0
Постоянная счетчика, имп/кВт,имп/кВар:
* в режиме телеметрии;
500; 1000; 5000
* в режиме поверки;
16000; 32000; 160000
Диапазон температур, °С
от - 40 до + 55
Масса, не более, кг
1,5
Габариты (высота, ширина, глубина), мм
258x170x74
энергии в одном (двух) направлениях в трехфазных 3-х и 4-х проводных
сетях переменного тока частотой 50 Гц. Учет ведется непосредственно или
через измерительные трансформаторы тока и напряжения, с возможностью
многотарифного учета по временным зонам суток. Для программирования и
считывания информации об энергопотреблении счетчик имеет цифровой
интерфейс CAN, IrDA и GSM. Эксплуатируются автономно или в составе любых
информационно-измерительных систем технического или коммерческого
учета.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ Меркурий 230 ART2
Соответствие ГОСТ Р 52320, ГОСТ Р 52322, ГОСТ Р 52323, ГОСТ Р 52425
Сертифицированы и внесены в Госреестры средств измерений России и СНГ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
* Счетчик измеряет мощность цифровым методом и соответствует требованиям стандартов ГОСТ Р 52320,
ГОСТ Р 52322, ГОСТ Р 52323, ГОСТ Р 52425 .
- Измерение действующих значений токов, напряжений, частоты, cos ф.
- Учет технических потерь в линиях электропередач и силовых трансформаторах.
- Цифровые интерфейсные каналы CAN или RS-485, инфракрасный порт (IrDA) .
- Имеется модификация со встроенным PLC - модемом для работы в составе АИИС "Меркурий -Энергоучет" и других системах.
- Гальванически развязанные телеметрические выходы (DIN43864), по одному на каждый вид энергии
- Счетчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей .
- Автоматическая самодиагностика с индикацией ошибок
- Функция контроля и управление нагрузкой через телеметрический выход внешними цепями коммутации .
- Электронная пломба .
- Возможно подключение внешнего резервного питания .
- Имеется модификация с функциями журнала событий, хранения профиля
показателей качества электроэнергии (ПКЭ) .
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Счетчики обеспечивает измерение, учет, хранение, вывод на ЖК-индикатор и передачу по интерфейсам
- количества учтенной активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам
- всего от сброса показаний
- за текущие сутки
- за предыдущие сутки
- за текущий месяц
- за каждый из 11 предыдущих месяцев
- за текущий год
- за предыдущий год
четырехпроводных сетях переменного тока в одном ( двух) направлении учета.
Счетчики электронные активной и реактивной электрической энергии, трехфазные, многотарифные, многофункциональные
* Тарификатор счетчика обеспечивает возможность учета по 4 тарифам в 16
временных зонах суток раздельно для каждого дня недели и праздничных
дней. Каждый месяц года программируется по индивидуальному тарифному
расписанию. Минимальный интервал действия тарифа в пределах суток-1
минута
* Возможен учет активной энергии прямого направления отдельно в каждой
фазе сети по каждому тарифу нарастающим итогом и по сумме тарифов с
передачей данных по интерфейсам .
- Возможен учет технических потерь в линиях электропередачи и силовых трансформаторах;
- Функция контроля и управление нагрузкой через телеметрический выход
потребителя при превышении установленных лимитов по энергии или мощности
.
* Передача результатов измерений и учета через интерфейсы CAN, RS-485,
IrDA Дополнительные функции счетчика Меркурий 230 ART (зависят от
модификации)
* Хранение четырехканального архива значений средних мощностей (профиль
мощности) активной и реактивной энергии и профиля мощности технических
потерь с программируемым временем интегрирования от 1 до 45 минут с
шагом 1 минута. При 30-ти минутной длительности интегрирования, время
переполнения архивов составляет 85 суток . —
- Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
- Всего более 15 различных событий .
- Подключение внешнего резервного питания для считывания данных или
питания.
Условные обозначения :
"Меркурий 230ART-0X(P)QRILSODBNNU"
А - активной энергии;
R - реактивной энергии;
Т - наличие внутреннего тарификатора: -двунаправленный ;
P - наличие профиля журнала событий технических потерь и других дополнительных функций;
Q - показатель качества электроэнергии;
S - внутреннее питание интерфейса;
D -внешнее питание;
N - наличие электронной пломбы .
Характеристики
Класс точности счетчиков (актив./реактив.)
* трансформаторного включения
0,5 S / 1
* непосредственного включения
1/2
Номинальное напряжение, В
* трансформаторного включения
3*57,7/100
* непосредственного включения
3*230/400
Номинальный(максимальный) ток, А
* трансформаторного включения
5(7,5)
* непосредственного включения
5(60); 10(100)
Максимальный ток для счетчиков прямого включения в течении 10 мс, А
* при I базовом = 5А
1800
* при I базовом = 10А
3000
Максимальный ток для счетчиков трансформаторного включения в течении 0,5 с, А
200
Чувствительность при измерении активной энергии, А
* трансформаторного включения
0,005
* непосредственного включения
0,02/0,04
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная мощность, потребляемая каждой цепью тока не более, ВА
0,1
Внешнее резервное напряжение питания
220
Средний ток потребления от внешнего источника питания интерфейса "CAN", не более, мА
30
Средний ток потребления от внешнего источника питания модема GSM (в момент передачи) не более, А
1
Дополнительный ток потребления счетчика с резервным питанием, не более, мА
150
Количество тарифов
4
Точность хода часов:
при t=20±5 °C, сек/сутки
± 0,5
при t = - 40... + 55 °C, сек/сутки
±5,0
Постоянная счетчика, имп/кВт,имп/кВар:
* в режиме телеметрии;
500; 1000; 5000
* в режиме поверки;
16000; 32000; 160000
Диапазон температур, °С
от - 40 до + 55
Масса, не более, кг
1,5
Габариты (высота, ширина, глубина), мм
258x170x74
