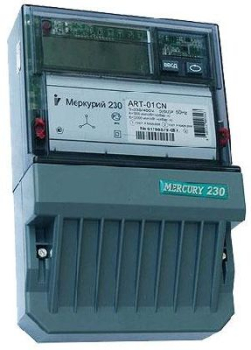

Меркурий 230 ART-02 С(R)N. Екатеринбург
Внимание! Данное предложение находится в архиве. Описание и стоимость товара или услуги, контактные данные поставщика и другие параметры могут быть недействительны!
Трехфазный многотарифный счетчик электроэнергии Меркурий230ART-02C(R)N Счетчики предназначены для учета активной и реактивной электрической
энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных
сетях переменного тока частотой 50 Гц через измерительные трансформаторы
или непосредственно с возможностью тарифного учёта по зонам суток,
учёта потерь и передачи измерений и накопленной информации об
энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Технические особенности счетчика Меркурий 230 ART-02 С(R)N
класс точности 0.5S, 1.0 интерфейсы: RS-485; CAN, IrDA, PLC; Возможность подключения резервного питания U рез = 5,5...9 В; Измерение мощности, токов, напряжений, частоты, cos fi; Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации); Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии; Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей; Автоматическая самодиагностика с индикацией ошибок; Управление нагрузкой через внешние цепи коммутации (УЗО); Электронная пломба.
Базовые функции (все модификации):
Измерение, учёт, хранение, вывод на ЖКИ и передачу по
интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии
раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды
времени:
всего от сброса показаний за текущие сутки и на начало суток за предыдущие сутки и на начало суток за текущий месяц и на начало месяца за каждый из 11 предыдущих месяцев и на начало месяцев за текущий год и на начало года за предыдущий год и на начало года.
Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам
в 16 временных зонах суток для 4-х типов дней. Каждый месяц года
программируется по индивидуальному тарифному расписанию. Минимальный
интервал действия тарифа в пределах суток — 1 минута. Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети. Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах. Дополнительно счётчик обеспечивает измерение следующих параметров электросети:
мгновенных значений активной, реактивной и полной мощности
по каждой фазе и по сумме фаз с указанием направления вектора полной
мощности; действующих значений фазных токов, напряжений, углов между фазными напряжениями частоты сети коэффициентов мощности по каждой фазе и по сумме фаз.
Задание лимитов активной мощности и энергии и программируемое
управление внешними устройствами отключения нагрузки потребителя (УЗО)
при превышении лимитов. Передачу результатов измерений и учётных данных через интерфейсы CAN, RS-485, IrDA. Функционирование счётчиков в режиме суммирования фаз "по модулю"
для предотвращения хищения электроэнергии при нарушении фазировки
подключения токовых цепей счётчика.
Дополнительные функции (в зависимости от модификации):
Хранение двухканального архива значений средних мощностей
активной и реактивной энергии и профиля мощности технических потерь с
произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута.
При 30-ти минутной длительности интегрирования, время переполнения
архивов составляет 85 суток. Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием. Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:
время включения выключения счётчика время пропадания / появления фаз 1,2,3 время вскрытия / закрытия прибора время коррекции тарифного расписания время превышения установленных лимитов энергии и мощности…
всего 22 различных события
Контроль показателей качества электроэнергии (ПКЭ) с занесением в
журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы
нормальных и максимальных значений (по 100 записей на каждое событие) Подключение внешнего резервного питания для считывания или
изменения параметров и чтения данных в случае отключения счётчика от
сетевого питания
Варианты исполнений
Условное обозначение счетчика
Номин. напряжение,
В
Номин.
( макс.) ток, А
Класс
точности при измерении активной/
реактивной энергии
интерфейс
связи
журнал ПКЭ
профиль
мощности,
профиль
потерь
журнал
событий
Меркурий 230
ART-02 С(R)N
3*230/400
10(100)
1,0 / 2,0
CAN или
RS485
-
-
Технические характеристики
Класс точности при измерении
1,0 или 2,0
Номинальное напряжение, В
3*57,7/100 или 3*230/400
Номинальный(макс) ток, А
5(7,5); 5(60); 10(100)
Максимальный ток в течении 0.5 сек, А
200
Стартовый ток (чувствительность), А
0,020
0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А
0,1
Количество тарифов
4
Количество тарифных сезонов (месяцев)
12
Скорость обмена, бит/секунду:
9600
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
для ART-00 (U НОМ 57,7 В, I НОМ 5 A)
для ART-01 (U НОМ 220 В, I НОМ 5 A)
для ART-02 (U НОМ 220 В, I НОМ 10 A)
для ART-03 (U НОМ 220 В, I НОМ 5 A)
5000/160000
1000/32000
500/16000
1000/160000
Сохранность данных при перерывах питания, лет
10
Защита информации
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С
от - 40 до +55
Межповерочный интервал,лет
10
Масса,кг
не более 1,5
Габариты (длина, ширина, высота), мм
258*170*74
Гарантия производителя, лет
3
Монтажные размеры
энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных
сетях переменного тока частотой 50 Гц через измерительные трансформаторы
или непосредственно с возможностью тарифного учёта по зонам суток,
учёта потерь и передачи измерений и накопленной информации об
энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Технические особенности счетчика Меркурий 230 ART-02 С(R)N
класс точности 0.5S, 1.0 интерфейсы: RS-485; CAN, IrDA, PLC; Возможность подключения резервного питания U рез = 5,5...9 В; Измерение мощности, токов, напряжений, частоты, cos fi; Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации); Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии; Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей; Автоматическая самодиагностика с индикацией ошибок; Управление нагрузкой через внешние цепи коммутации (УЗО); Электронная пломба.
Базовые функции (все модификации):
Измерение, учёт, хранение, вывод на ЖКИ и передачу по
интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии
раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды
времени:
всего от сброса показаний за текущие сутки и на начало суток за предыдущие сутки и на начало суток за текущий месяц и на начало месяца за каждый из 11 предыдущих месяцев и на начало месяцев за текущий год и на начало года за предыдущий год и на начало года.
Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам
в 16 временных зонах суток для 4-х типов дней. Каждый месяц года
программируется по индивидуальному тарифному расписанию. Минимальный
интервал действия тарифа в пределах суток — 1 минута. Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети. Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах. Дополнительно счётчик обеспечивает измерение следующих параметров электросети:
мгновенных значений активной, реактивной и полной мощности
по каждой фазе и по сумме фаз с указанием направления вектора полной
мощности; действующих значений фазных токов, напряжений, углов между фазными напряжениями частоты сети коэффициентов мощности по каждой фазе и по сумме фаз.
Задание лимитов активной мощности и энергии и программируемое
управление внешними устройствами отключения нагрузки потребителя (УЗО)
при превышении лимитов. Передачу результатов измерений и учётных данных через интерфейсы CAN, RS-485, IrDA. Функционирование счётчиков в режиме суммирования фаз "по модулю"
для предотвращения хищения электроэнергии при нарушении фазировки
подключения токовых цепей счётчика.
Дополнительные функции (в зависимости от модификации):
Хранение двухканального архива значений средних мощностей
активной и реактивной энергии и профиля мощности технических потерь с
произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута.
При 30-ти минутной длительности интегрирования, время переполнения
архивов составляет 85 суток. Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием. Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:
время включения выключения счётчика время пропадания / появления фаз 1,2,3 время вскрытия / закрытия прибора время коррекции тарифного расписания время превышения установленных лимитов энергии и мощности…
всего 22 различных события
Контроль показателей качества электроэнергии (ПКЭ) с занесением в
журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы
нормальных и максимальных значений (по 100 записей на каждое событие) Подключение внешнего резервного питания для считывания или
изменения параметров и чтения данных в случае отключения счётчика от
сетевого питания
Варианты исполнений
Условное обозначение счетчика
Номин. напряжение,
В
Номин.
( макс.) ток, А
Класс
точности при измерении активной/
реактивной энергии
интерфейс
связи
журнал ПКЭ
профиль
мощности,
профиль
потерь
журнал
событий
Меркурий 230
ART-02 С(R)N
3*230/400
10(100)
1,0 / 2,0
CAN или
RS485
-
-
Технические характеристики
Класс точности при измерении
- активной энергии
- реактивной энергии
1,0 или 2,0
Номинальное напряжение, В
3*57,7/100 или 3*230/400
Номинальный(макс) ток, А
5(7,5); 5(60); 10(100)
Максимальный ток в течении 0.5 сек, А
- для I НОМ =5А
- для I НОМ =10А
200
Стартовый ток (чувствительность), А
- для I НОМ(МАКС) =5(7,5)А, U НОМ =57,7 или 230В
- для I НОМ(МАКС) =5(60)А, U НОМ =230B
- для I НОМ(МАКС) =10(100)А, U НОМ =230B
0,020
0,040
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А
0,1
Количество тарифов
4
Количество тарифных сезонов (месяцев)
12
Скорость обмена, бит/секунду:
- по интерфейсу CAN и RS-485;
- через инфракракрасный порт;
9600
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
для ART-00 (U НОМ 57,7 В, I НОМ 5 A)
для ART-01 (U НОМ 220 В, I НОМ 5 A)
для ART-02 (U НОМ 220 В, I НОМ 10 A)
для ART-03 (U НОМ 220 В, I НОМ 5 A)
5000/160000
1000/32000
500/16000
1000/160000
Сохранность данных при перерывах питания, лет
- постоянной информации
- оперативной информации
10
Защита информации
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С
от - 40 до +55
Межповерочный интервал,лет
10
Масса,кг
не более 1,5
Габариты (длина, ширина, высота), мм
258*170*74
Гарантия производителя, лет
3
Монтажные размеры
