Трансформатор сухого типа ТСЗЛ/630/6/0.4/D/Yн-11/IP21/Al с литой изоляцией. Барнаул

Трансформатор сухого типа ТСЗЛ/630/6/0.4/D/Yн-11/IP21/Al с литой изоляцией

Работа напрямую с производителем вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.

Характеристики трансформатора сухого типа: ТСЗЛ/630/6/0.4/D/Yн-11/IP21/Al:
  • Тип: ТСЗЛ (трехфазный, сухого типа , защищённый с литой изоляцией)
  • Концепция конструкции: Стержневой
  • Номинальная мощность, кВа: 630
  • Номинальное напряжение на стороне ВН, кВ: 6
  • Номинальное напряжение на стороне НН, кВ: 0.4
  • Материал обмотки: Алюминий
  • Напряжение короткого замыкания Uкз(%) ± 10%: 6
  • Частота питающей сети, Гц: 50
  • Степень защиты кожуха (корпус): IP21
  • Класс нагревостойкости изоляции: F(155°C)
  • Переключение без возбуждения (ПБВ), %: ±2х2,5
  • Схема и группа соединения обмоток: D/Yн-11 (треугольник-звезда)
  • Уровень шума дB(A): Менее 70
  • Охлаждение: Естественное С(AN)
  • Высота установки над уровнем моря, м: До 1000
  • Потери холостого хода ± 15%, Вт: 1300
  • Потери короткого замыкания 75°C ± 10%, Вт: 5960
  • Габариты трансформатора, мм: 1240*970*1016
  • Колея колес (или опор), мм: 660*910
  • Вес трансформатора без кожуха ± 10%, кг: 1475
  • Климатическое исполнение: УХЛЗ - неотапливаемые помещения с возможной конденсацией
  • Тип вывода ВН и НН: Шина, либо Кабель
  • Расположение выводов ВН: по согласованию с заказчиком
  • Расположение выводов НН: по согласованию с заказчиком
  • Материал выводов НН: алюминий, либо медь
  • Габариты кожуха: 1600*1300*1400 мм
  • Вес трансформатора с кожухом ± 10%, кг: 1605
  • - Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация сухого трансформатора 630 ква:
  • Трансформатор
  • Транспортные колёса - ролики
  • Паспорт на трансформатор (с заключением ОТК)
  • Сертификат сейсмостойкости (до 9 баллов)
  • Сертификат соответствия ГОСТ Р12.1.004-91 "Система стандартов безопасности труда. Пожарная безопасность"
  • Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа теплового контроля
  • Вентиляторы 6 шт.
  • Комплект эксплуатационной документации на блок температурного контроля
Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

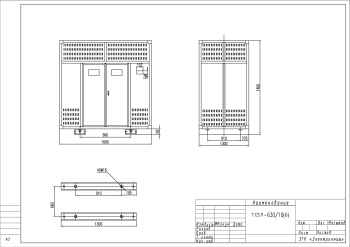

Чертеж сухого трансформатора ТСЗЛ 630 ква с литой изоляцией прилагается

Купить сухой трансформатор 630 ква с литой изоляцией у производителя ЭТК Электронмаш
